真空筒仓飞轮旋转储能装置结构

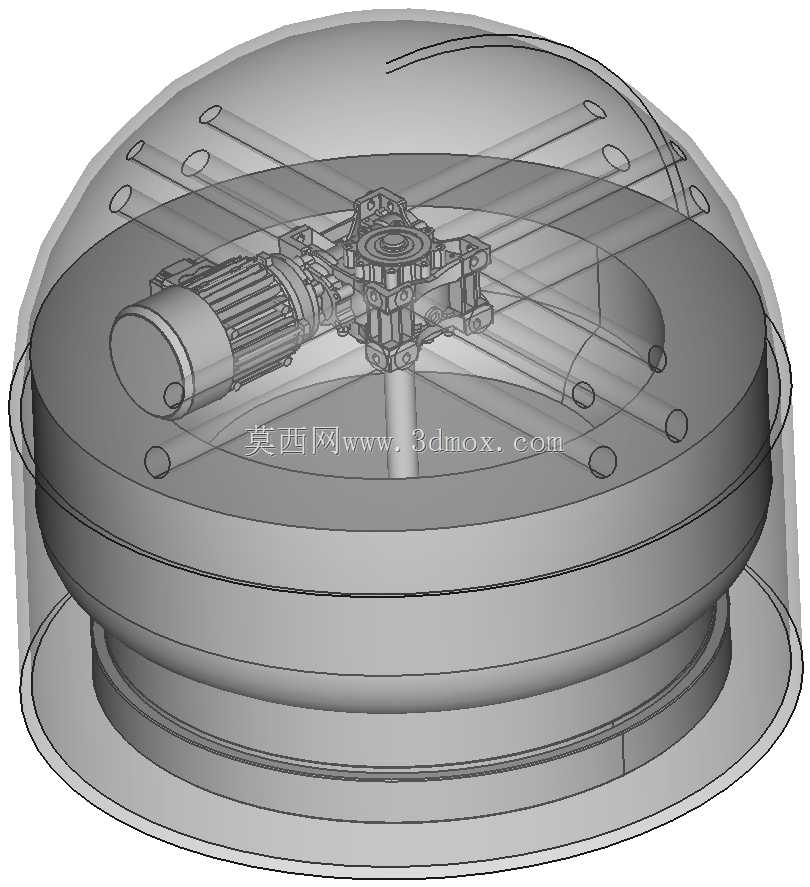

　　这套结构围绕大容量旋转动能存储展开，主体采用立式筒仓式布置，将高速或大惯量飞轮转子容纳在封闭真空腔体内，外部驱动与取能单元集中布置在筒仓顶部，适合工业园区短时削峰填谷、重要负载不间断过渡、再生制动能量回收以及微电网功率平抑等场景。与常见化学储能柜相比，旋转储能装置更强调机械本体的惯量储备、真空环境下的风阻控制和长寿命循环能力，三维结构中可以看到筒仓、转子支承、传动机构、驱动电机和顶部安装框架之间的空间关系。

　　从设备用途看，筒仓内部的大直径回转构件承担主要储能任务。转子在真空环境中旋转，可显著降低空气摩擦损耗；当外部电能富余时，顶部电机通过减速与轴系带动转子升速，把电能转换为旋转动能；当外部负载需要功率支撑时，转子释放惯量，经传动链反向带动电机发电或稳定输出。该类装置通常用于秒级到分钟级的功率补偿，对响应速度、循环次数和环境适应性要求较高，因此结构设计不能只关注外形，还必须兼顾转子动平衡、支承刚度、密封边界、检修通道和安全防护。

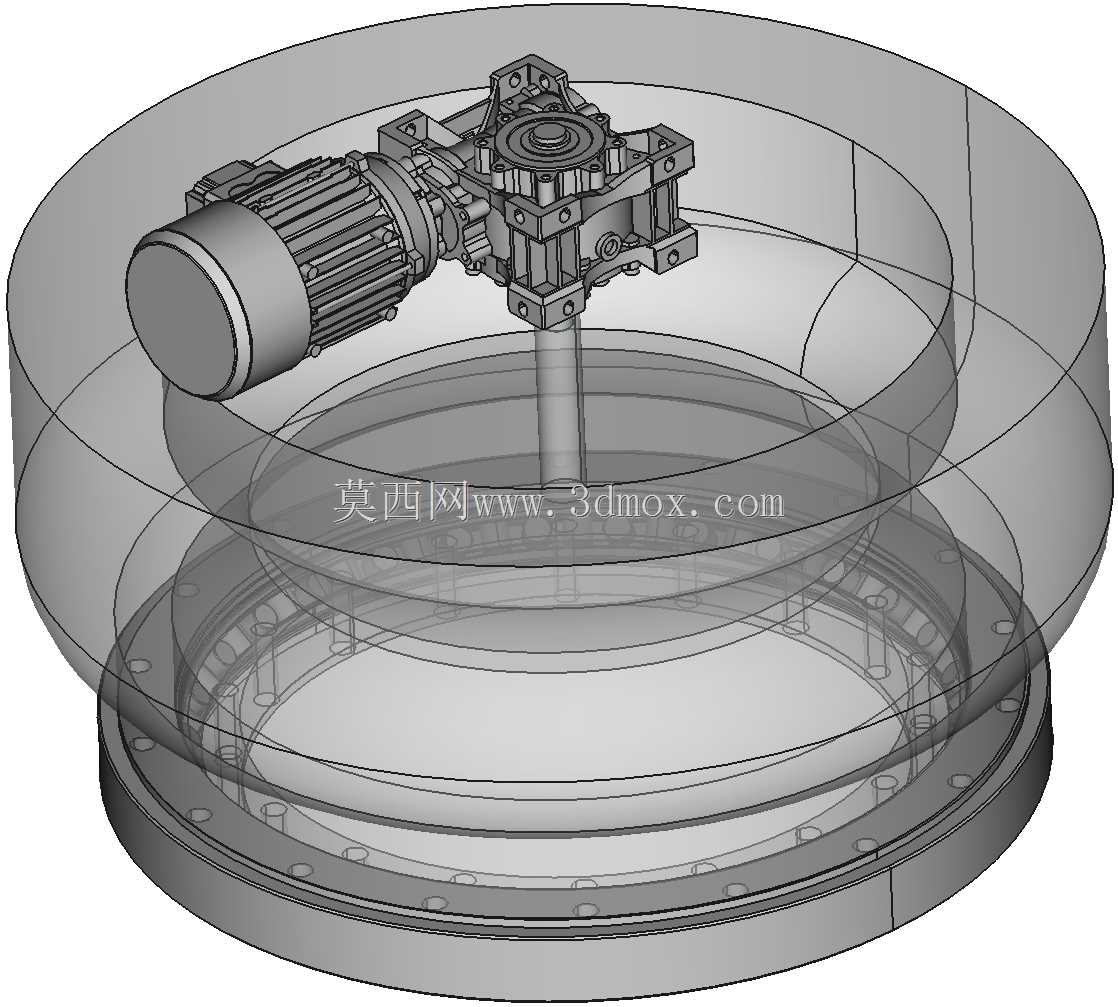

　　模型顶部的电机采用卧式安装，通过减速机构与竖直传动轴连接。电机与减速机之间保留了法兰连接和螺栓紧固位置，减速机壳体通过多点支架固定在筒仓上端盖区域，这种布置使驱动单元不必伸入真空腔体内部，便于维护，也降低了运动密封的复杂程度。竖直轴系承担扭矩传递与转子定位作用，轴端与转子中心区域连接，周围设置支承结构以约束径向跳动和轴向窜动。对于飞轮储能设备而言，轴系的微小不对中都会在高转速下放大为振动载荷，因此建模时需要重点检查电机轴线、减速机输出轴线、竖直传动轴和转子中心的同轴关系。

　　筒仓外形采用多层圆筒结构，外层可作为真空容器或安全防护壳体，内层与转子之间形成必要的运行间隙。底部设置大直径环形支承和法兰连接面，环向均布螺栓孔，用于将整机固定到混凝土基础或钢制底座上。该环形基础不仅承受设备自重，还要承受转子启停过程中的陀螺效应、振动载荷和意外工况下的冲击载荷，因此法兰厚度、螺栓数量、支承环宽度以及底脚接触面平面度都需要在结构细化时校核。筒仓侧壁预留分段轮廓，便于在工程设计中拆分外壳、抽真空接口、检测口和维护盖板。

　　顶部传动支架是本装置中较关键的安装边界。支架围绕减速机壳体形成框架式承载结构，多个立面设置加强筋和螺栓孔，既用于固定减速机，也用于承受电机输出扭矩反力。电机侧向伸出，使顶部检修面具有较清晰的拆装方向：电机可沿轴向脱离，减速机可从上方支架拆出，竖直轴系则可通过上端盖区域进行检查。实际布置时，顶部还应预留起重吊点、抽真空管路、传感器线缆和散热通道，模型中现有结构为这些附件提供了基础安装面，但在详细设计阶段需要进一步明确接口坐标。

　　转子部分以大直径圆盘或环形轮体形式布置在筒仓下部，外缘靠近筒体内壁，中心通过轮毂与竖直轴连接。大直径低转速或大惯量方案的优势在于储能密度与结构安全之间更容易取得平衡，尤其适合固定式工业储能场景。转子与壳体之间的环形间隙必须同时满足气动余量、热膨胀余量、加工同轴度误差和振动位移限值；间隙过小会带来擦碰风险，间隙过大则浪费筒仓空间并降低单位体积惯量。建模时可通过剖面检查转子外缘、筒壁、底部支承和顶部轴封之间的最小距离。

　　底部回转支承区域采用分段圆环与螺栓阵列表达，说明转子并非简单悬置，而是通过下部支承承担部分径向和轴向载荷。上下支承的组合形式有利于提高转子稳定性，但也带来装配精度要求：支承座同轴度、端面平行度、基础水平度和轴系预紧方式都会影响运行损耗。若用于工程方案评审，还应在该结构基础上补充轴承选型、润滑方式、真空密封件、温度监测和振动监测位置。

　　从安装边界看，整机呈立式圆柱轮廓，顶部电机和减速机形成侧向突出包络，设备运输时需要按最大外圆宽度与电机外伸长度共同确定占位。筒仓底部法兰是主要承载界面，顶部框架是主要检修界面，侧面圆筒则承担防护和密封功能。厂房布置时，上方应保留电机和减速机吊装空间，周围应保留真空泵、管路、控制柜和冷却系统的操作距离，基础需按旋转设备进行隔振与锚固设计。

　　该三维结构较完整地呈现了真空筒仓飞轮储能装置的机械组成：外部圆筒提供封闭安全空间，内部大惯量转子储存旋转能量，顶部电机与减速机完成能量转换，底部环形支承保证转子稳定运行。对于结构设计人员，可在此基础上继续细化转子材料、壁厚分布、轴承寿命、真空密封和安全包容结构；对于设备选型人员，则可通过该模型直观判断立式飞轮储能系统的占地轮廓、维护方向和传动链布局。
