量子级联激光器QCL集成模组结构

　　该结构围绕量子级联激光器QCL的工程化安装需求展开，呈现的是一类面向中红外检测、气体分析、光谱传感与工业在线监测场景的核心光源模组。实际设备使用时，QCL器件并非单独裸露运行，而是需要在受控的机械边界内完成定位、散热、光路衔接、电气避让和外部防护，因此模型重点表达了长条形承载壳体、内部器件容纳槽、前端出光区域以及周边装配关系。

　　从应用端看，这类模组常被布置在便携式分析仪、固定式气体监测柜、工业过程检测探头或科研光学平台中。量子级联激光器工作在中红外波段，能够针对多种气体分子的特征吸收峰提供窄线宽光源，因此在甲烷、一氧化碳、二氧化碳、氮氧化物等痕量气体检测中具有明确用途。结构设计时，不能只关注激光器本体，还需要考虑它与准直透镜、探测器、气室、温控单元以及驱动电路板之间的空间关系。模型中的狭长外形，正是为了适配直线光路：激光芯片位于模组内部，光束沿轴向向前输出，外部光学元件可沿同一轴线进行调校。

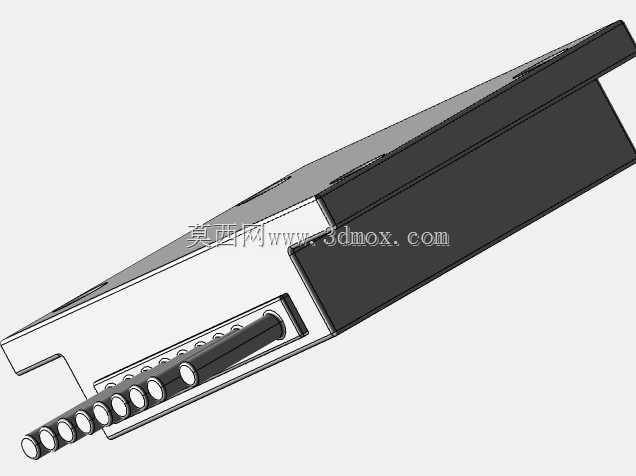

　　外形方面，模组采用扁平长条式布局，主体壳体承担安装基准和防护作用。上侧与侧部的实体区域形成连续支撑面，可在设备内部通过螺钉、压块或导轨槽固定；底部与侧壁的边界需要预留散热接触面积，避免QCL在连续工作时因局部温升造成功率漂移。前端开口区域对应出光方向，设计时需保证孔位、槽口和光学中心同轴，否则后续透镜装配会出现偏心，进而影响光斑质量和检测信噪比。图中可见的圆形排列细节，体现了前端光学或接口区域的装配逻辑，这类特征在真实结构中通常与透镜座、密封件、定位孔或连接端面相关。

　　设计思路上，该类模组优先保证器件定位的重复性和维护拆装的便利性。QCL属于精密光学部件，芯片位置对温度、振动和机械应力较敏感，因此壳体不能仅作为普通外罩处理。承载面需要具有足够刚性，薄壁区域应避免在紧固时产生形变；容纳槽周边要留出焊线、柔性电路板或引脚避让空间；靠近出光端的结构则要兼顾遮光与通光，减少杂散光进入后续检测光路。对于需要频繁校准的设备，前端接口还应具备统一安装基准，使透镜、光阑或光纤耦合件在更换后能够快速恢复光路。

　　安装边界上，长条模组适合沿设备内壁或光学底板铺设，侧向占用空间较小，但轴向需要保留光束传播和调校距离。若集成到手持检测设备中，壳体外侧需与电池、主控板、采样气路错开；若安装在工业机柜内，则应在模组周围保留温控和通风空间，避免邻近发热元件造成热串扰。固定点不宜直接压在光学器件附近，更合理的方式是在壳体两端或加强筋位置设置紧固位，使装配力通过刚性框架传递，而不是作用于脆弱的激光器封装。

　　从三维建模角度看，该结构需要清晰区分外壳、内腔、光学通道和安装接口。建模时应保证出光轴线、壳体基准面和外部安装面之间的几何关系明确，槽口与台阶特征要反映实际装配顺序，圆角和壁厚也要兼顾加工可行性。对于后续工程深化，还可在此基础上补充热电制冷器、温度传感器、透镜压圈、密封盖板和驱动板连接位，使模型从外观结构进一步扩展为可用于整机布局校核的光学光源组件。
