汽车喷漆室双罐气液分离除湿装置

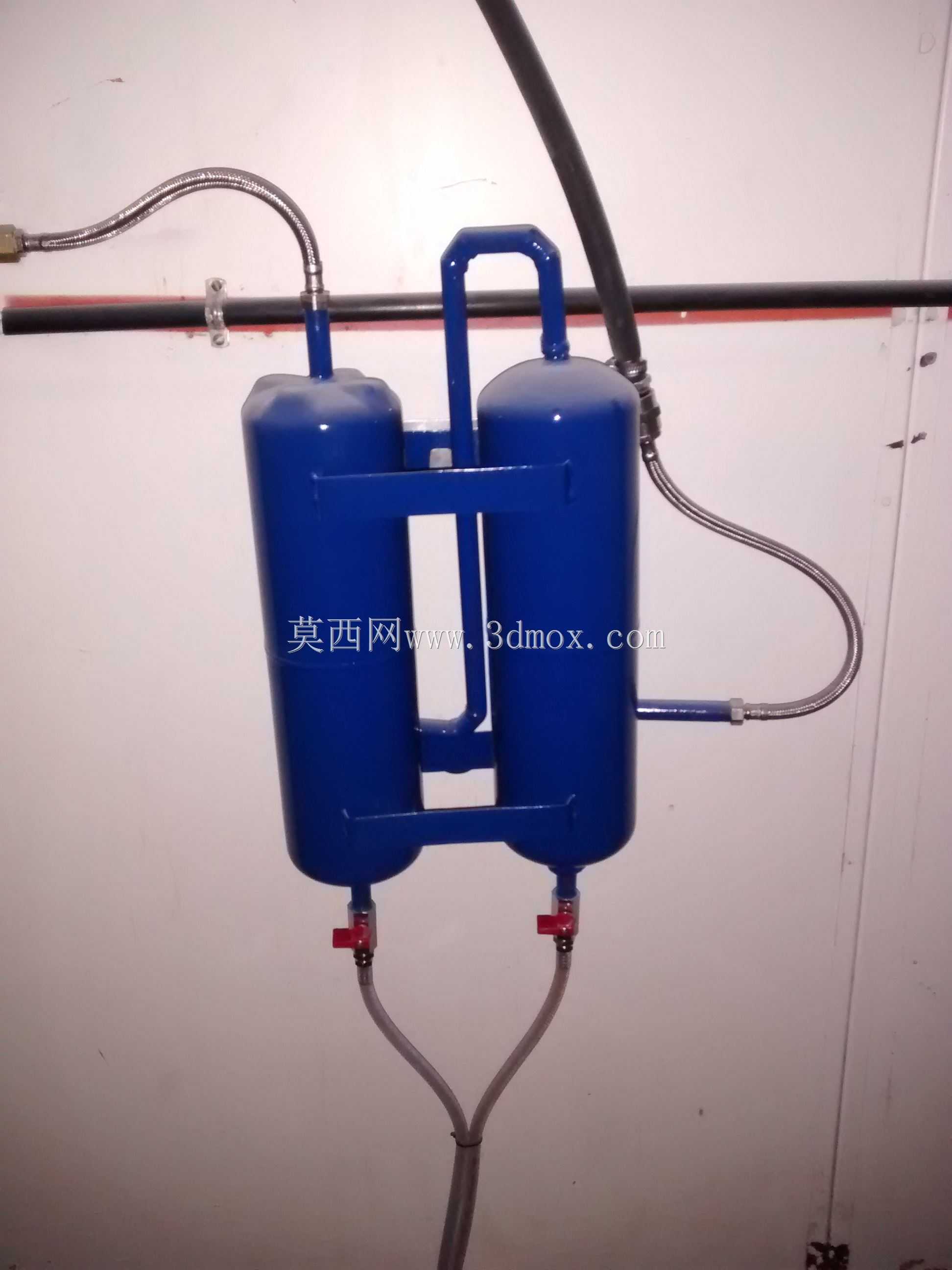

　　这套双罐体结构的除湿装置主要面向汽车喷涂车间的压缩空气预处理环节，现场布置在喷漆室侧方的管廊区域，罐体通过支架固定在靠近喷房进气端的位置，进出气软管分别对接上游空压机储气罐出口和下游喷漆枪、气动工具的供气支路。现场使用场景里，汽车喷漆对压缩空气的含水量要求极高，未经充分除水的压缩空气会夹带液态油滴、冷凝水雾，喷涂时会在漆面上形成水痕、缩孔，直接导致面漆返工，这套装置通过两级串联的罐体扩容沉降，先让高速流入的压缩空气在罐内突然扩容减速，大颗粒的液态水滴在重力作用下落到罐体底部，再通过罐底的手动排污球阀定期排出积水，相比单级小型空气过滤器，双罐结构的容污储水空间更大，不需要频繁停机排水，在南方梅雨季节高湿度工况下，连续作业的稳定性明显更强。

　　从结构设计思路来看，两个立式圆柱形承压罐体采用并排布置，中间通过框架式方管支架连为整体，支架顶部弯折出一体式提手，既可以在车间内短距离吊运移位，也能作为管路排布的固定依托。罐体顶部预留标准内螺纹接口，分别连接进气金属波纹管和出气柔性气管，管路接口位置做了抬高处理，避免罐内沉降的积水被气流二次夹带。罐体底部采用锥形收口结构，汇聚冷凝水后直接对接小型黄铜球阀，操作人员在日常巡检时只需快速开合球阀即可排出罐内积存的液体，不需要拆解罐体。侧面的连通管将两个罐体的气路串联，气流先进入第一级罐体完成初步扩容沉降，去除大部分大粒径液滴，再流入第二级罐体进行二次稳流分离，进一步捕捉 finer 的悬浮水雾，出气端的空气含水率可以稳定满足喷漆工艺的要求。

　　安装边界方面，整套装置的整体宽度控制在两个罐体直径加中间支架间距的范围内，立式布置的占地面积不足0.3平方米，非常适合喷漆室侧方原本就狭窄的管廊空间，不需要额外搭建大型设备基础。现场安装时罐体支架可以通过抱箍固定在横向布置的压缩空气主管道上，也可以在地面焊接小型支撑脚落地放置，进出气接口采用标准管螺纹，适配车间常用的内径8-15mm气动软管，不需要对原有供气管路做大规模改造。罐体的工作压力匹配普通工业空压机0.8MPa的常规输出压力，筒体壁厚按照低压压力容器的常规设计余量选取，长期承受交变气压的可靠性有保障。

　　在实际产线布局中，这类除湿装置通常会布置在精密过滤器的上游，先通过双罐沉降去除90%以上的液态水，减轻后端精密滤芯的吸水负荷，大幅延长滤芯的更换周期，降低喷涂车间的耗材使用成本。装置的所有外露管路都采用金属波纹管和耐油气动软管，走线时顺着支架边缘固定，避免软管过度弯折产生气阻，底部排污阀的位置预留了足够的操作空间，操作人员伸手就可以完成排水操作，不需要探身到设备后方。双罐并排的重心完全落在支架的支撑范围内，即使压缩空气气流存在脉冲波动，设备运行时也不会出现明显晃动，不需要额外做配重固定。针对喷漆房定期打扫、更换工位的需求，整体一体式的框架结构可以直接整体吊装移位，拆解和重新对接管路的工作量很小，适配多工位喷涂车间灵活调整产线布局的使用需求。
