通讯设备开槽对位紧定螺纹塞结构

　　这款开槽对位紧定螺纹件主要面向通讯设备内部模组装配场景，在基站射频单元、便携终端主板支架、光模块固定座以及小型通讯工装里，常用来完成轴向限位、端面贴合和微调锁止。它不像普通外六角螺栓那样依赖大尺寸扳拧空间，而是把驱动、防松和对位功能集中在短小的柱体上，适合在腔体侧壁、套筒端部和狭窄安装孔内使用。

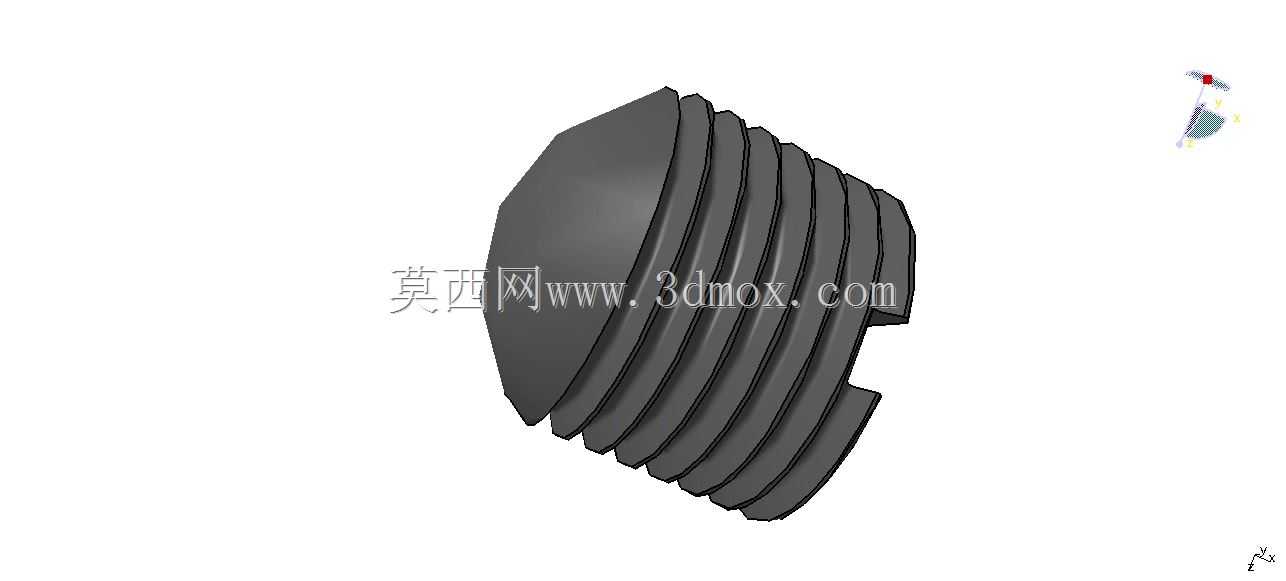

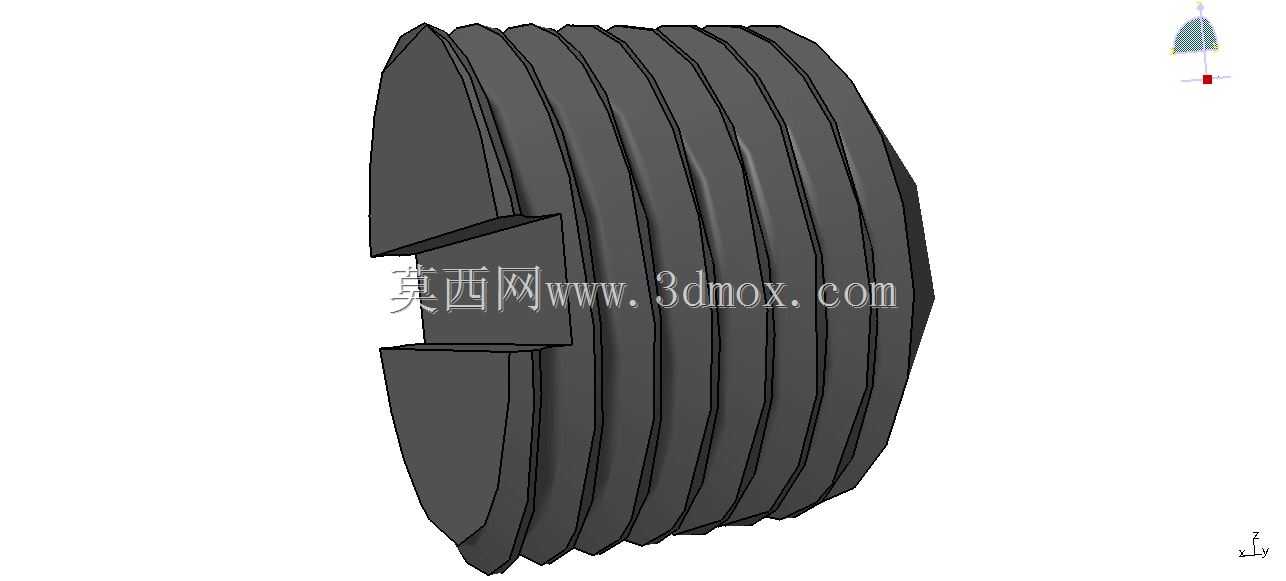

　　从结构上看，零件主体采用带多道环形外螺纹的短柱形态，螺纹沿圆柱外圆连续分布，旋入基体后可通过螺纹副获得稳定的轴向推进力。端部设置一字开槽，槽口贯通两侧，装配时可用平口螺丝刀或窄形工装旋拧；在自动化产线上，也能适配定制批头进行快速锁紧。与端面完整的紧定螺钉相比，开槽结构不仅承担驱动作用，还能在对位工序中与基座上的凸筋、定位片或卡爪形成角度参照，减少零件装歪后继续旋入造成的螺纹损伤。

　　零件一端保留平整承压面，另一端通过开槽形成两个对称的受力块。旋紧过程中，端面可直接压在轴、套、销或薄壁支架的指定位置上，把被连接件固定在预设轴向位置。多圈螺纹的设计使接触长度明显增加，在通讯设备常见的铝合金压铸腔体、工程塑料支架和钣金折弯件上都能获得较均匀的载荷分布。对于需要频繁调试的滤波器腔体、可调支架和导轨限位点，这种结构既能提供足够的顶紧力，又便于返修时松开调整。

　　建模时需要重点控制螺纹大径、中径和底孔之间的配合关系。外螺纹不能只按视觉齿形绘制，若后续要用于干涉检查或数控加工，应按实际牙型、螺距和旋合长度建立连续特征，确保与基体螺纹孔在装配状态下没有异常穿透。柱体长度要结合被压零件的壁厚、螺纹孔有效深度和端面余量确定，过短会导致旋合圈数不足，过长则可能顶伤内部线路或与相邻壳体发生干涉。端部开槽的宽度、深度和槽底圆角同样关键，槽宽过窄会限制批头进入，槽深过大则削弱端部截面，在较大拧紧力矩下容易出现张口变形。

　　安装边界方面，该类零件通常布置在带有内螺纹的侧壁凸台上，周围需要保留螺丝刀或自动批头的直线操作空间。设计腔体时应在孔口周围留出平整贴合面，避免分型线、喷涂层或毛刺堆积在承压区域。若用于通讯设备的振动工况，螺纹副可配合耐落胶、微小预紧面或止动垫片使用；若用于塑料支架，则应控制拧入力矩，防止螺纹孔滑牙。零件外圆的环形螺纹在模型中还可作为散热和容屑结构，在旋入过程中为少量碎屑、涂层颗粒提供容纳空间，降低卡滞风险。

　　从三维结构表达来看，短柱、连续螺纹和贯通槽之间的相交关系需要清晰处理，尤其是槽口与螺纹牙型交汇位置，应保留真实的切削边界，而不是用简单贴图代替。装配评审时，可通过剖面检查螺纹旋合长度、开槽方向与周边线缆、屏蔽罩和螺钉孔的安全距离，也可借助爆炸视图说明它在通讯模组中的锁紧顺序。整体结构紧凑、加工方式成熟，适合小空间内的对位固定和反复调试，是通讯类五金连接系统中比较典型的紧定元件。
