八毫米中径圆柱螺旋压缩弹簧

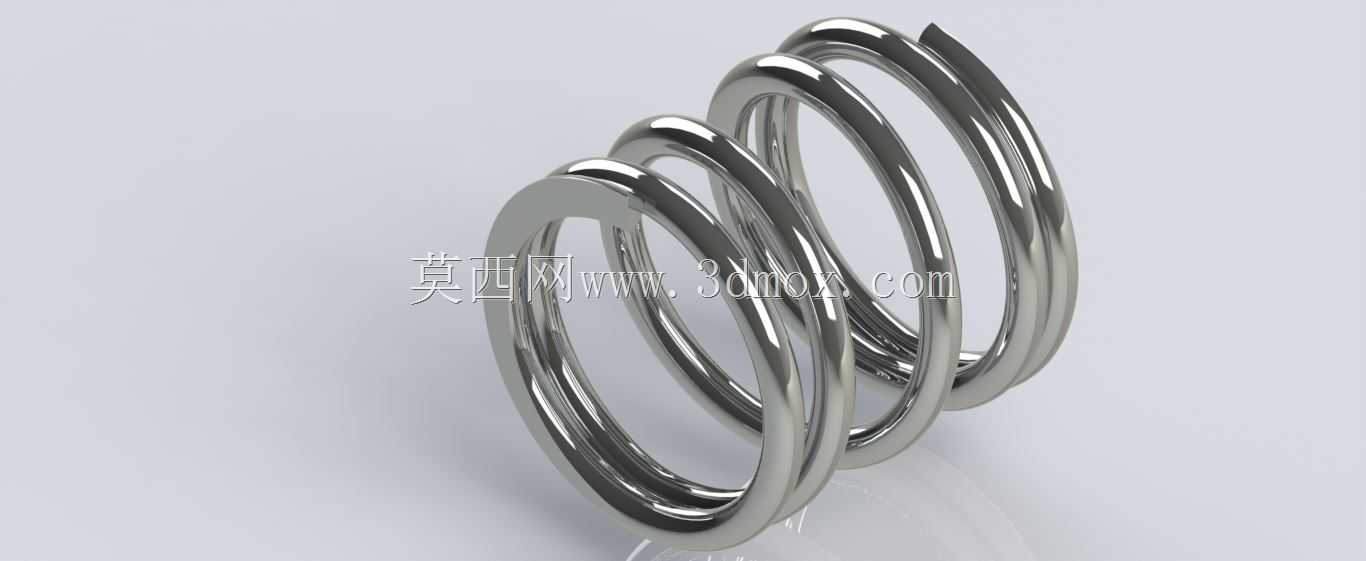

　　这套螺旋弹簧结构围绕中径8mm的圆柱压缩弹簧展开，圈体连续盘绕，整体呈规则的圆柱轮廓，主要用于在有限径向空间内提供轴向弹性力。弹簧在机械结构中属于典型的储能与缓冲元件，工作时承受轴向压力，圈与圈之间保留合理间隙，受压后间隙逐步缩小，从而把外部载荷转化为弹性变形，卸载后再依靠自身回弹恢复到自由高度。

　　从实际使用场景看，这类小中径弹簧常见于小型工装夹具、阀门复位机构、电器开关触点、精密设备定位销以及轻载推压组件中。它的作用并不只是简单顶住零件，而是要在装配后维持稳定预紧力，补偿零件之间的累积公差，吸收振动或冲击，并在动作结束后推动相关部件回到初始位置。比如在卡扣式机构里，弹簧需要保证按钮按下后能够顺畅回弹；在定位装置里，弹簧要让钢珠或顶销持续压入定位槽；在小型阀门结构中，弹簧则负责在介质压力变化后辅助阀瓣闭合。

　　建模时先确定弹簧中径这一核心边界。中径8mm意味着弹簧圈的中心轨迹围绕直径8mm的圆柱面展开，设计人员需要据此判断它与安装孔、导向轴之间的配合关系。若采用内导向，导向轴直径应小于弹簧内径，并留出适当间隙，避免弹簧受压弯曲时与轴面发生摩擦卡滞；若采用外导向，安装孔直径则应大于弹簧外径，保证圈体在径向变形时有容纳空间。弹簧丝直径、有效圈数和自由高度虽然需要结合具体载荷计算，但在三维结构中必须保持圈体过渡均匀，端部支承形态与相邻零件贴合可靠。

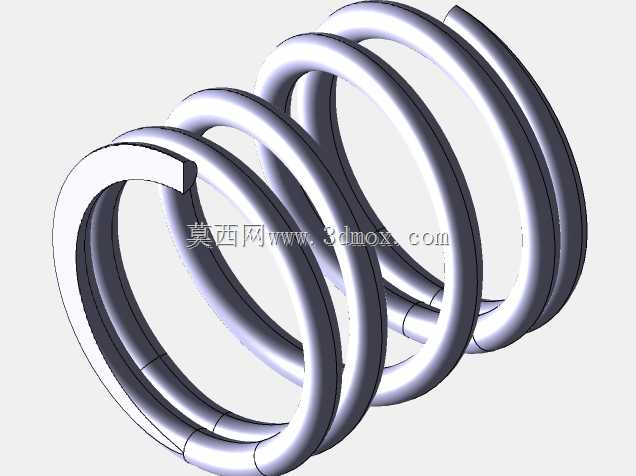

　　该模型的螺旋圈体采用等距盘绕方式，这种形式有利于载荷与变形之间保持较稳定的线性关系。弹簧受压时，各有效圈共同参与变形，应力主要集中在簧丝截面，设计时需要关注切应力水平、疲劳寿命以及并圈时的极限压缩量。若工作行程接近压并状态，弹簧刚度会急剧变化，不仅影响机构手感，还可能造成永久变形。因此在结构布置时，通常要预留压并余量，让弹簧在最大工作载荷下仍不完全贴死。

　　端部处理是压缩弹簧能否稳定工作的关键。模型中弹簧两端的圈体形态需要与安装座面匹配，端面越平整，受压时越不容易偏载。实际产品中常通过磨平端部或增加支承圈来提高站立稳定性，支承圈不参与主要变形，却能把载荷更均匀地传递到有效圈上。若端面倾斜，弹簧在反复压缩过程中容易产生侧向弯曲，导致摩擦力增大、力值波动，甚至与周边零件发生干涉。

　　从装配边界看，弹簧的径向尺寸不能只按自由状态判断。压缩过程中，圆柱螺旋弹簧的外径可能因圈体变形而出现轻微增大，内径也会发生相应变化。因此在紧凑设备内部布置时，周围壁面、导向轴和相邻运动件都要保留安全间隙。对于需要长期往复动作的机构，还应考虑弹簧表面处理、材料弹性极限以及工作温度对刚度的影响。碳素弹簧钢丝适合一般常温环境，耐腐蚀场景则需要选用不锈钢或进行表面镀层处理。

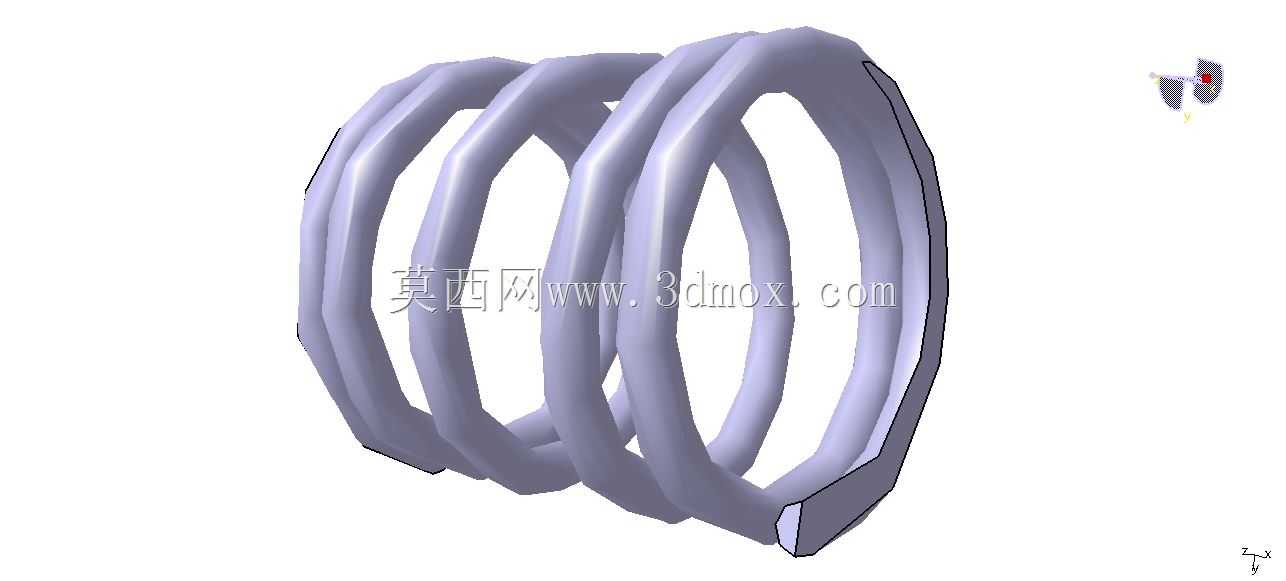

　　三维表达上，螺旋扫掠路径应保持节距一致，簧丝截面沿路径连续过渡，不能出现圈体局部扭曲或截面突变。检查模型时，可沿轴向观察弹簧是否同轴，沿径向确认外径是否统一，并通过剖切或装配模拟查看端部与安装面的接触情况。把弹簧放入总装后，还应分别验证自由状态、预压状态和最大压缩状态：自由状态用于确认库存和装配尺寸，预压状态用于判断初始力是否合适，最大压缩状态用于排除并圈、干涉和过载问题。

　　在设备选型层面，弹簧虽小，却直接影响机构的响应手感和可靠性。刚度过大，会造成操作力偏高、零件冲击增强；刚度过小，则可能复位无力、密封不足或定位松动。围绕8mm中径建立清晰的螺旋弹簧模型，有助于在设计早期把安装空间、行程、力值和导向方式统一考虑，减少后续样机反复试配的成本。
