双轴立式动平衡检测校正设备结构

　　这套立式双工位平衡检测装置的结构搭建，最初是围绕盘类、短轴类转子的现场校正需求展开的。车间里常见的飞轮、皮带轮、小型叶轮、离合器压盘这类零件，轴向尺寸短、径向找正难度大，若采用卧式平衡机，工件悬臂装夹后容易产生装夹挠度，微小的不平衡量信号会被悬臂变形干扰，反复打表找正也会占用大量辅助工时。立式布局的核心思路，是让工件的重力方向与主轴轴向重合，装夹端面直接贴合定位工装，自重充当辅助压紧力，薄型盘件、带中心孔的短转子都能快速落座，不用额外搭建悬臂支撑结构。

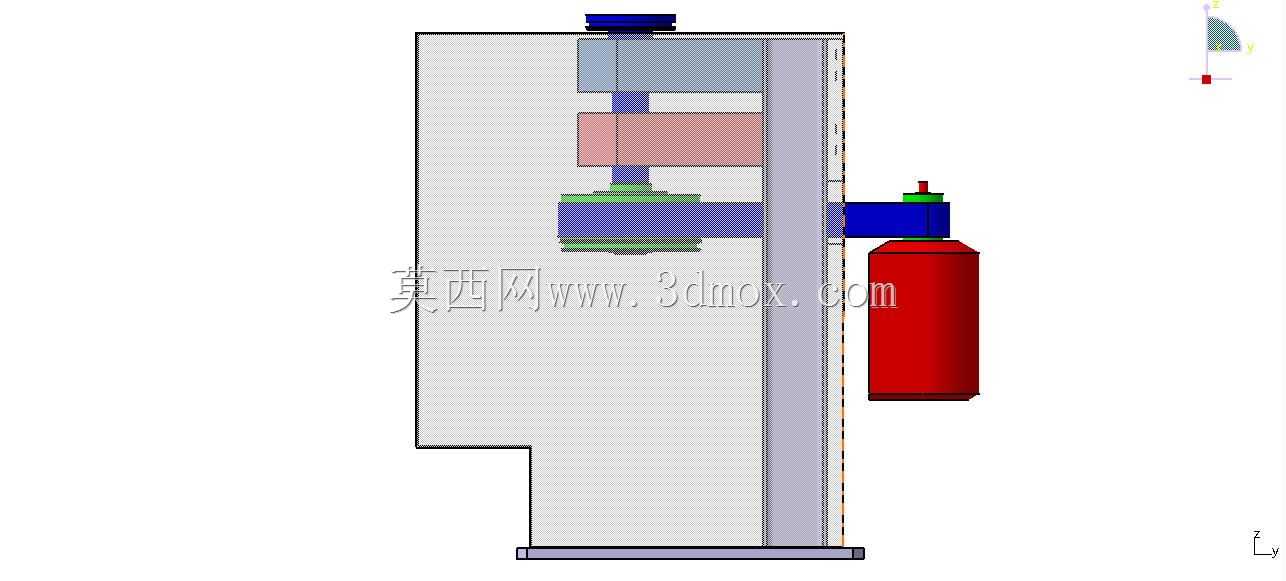

　　从整机的空间排布来看，主体采用框架式立柜承载，底部是加厚的安装底座，所有振动传感组件、主轴驱动单元都固定在底座上方的隔振安装位，底座预留了地脚螺栓孔与调平垫铁接触面，现场就位时可以直接通过膨胀螺栓固定在混凝土地基上，周边预留的操作间隙宽度满足单人上下料、伸手操作锁紧手柄的动作范围。柜体的下半部分做了内凹避让槽，这个结构不是随意切出的造型：一方面是给操作人员靠近工件时留出脚部与腿部空间，站姿操作时不用刻意远离设备，手部可以自然伸到工件装夹位置；另一方面内凹区域刚好容纳电气接线端子、驱动电机的散热风道，避免管线外露磕碰。

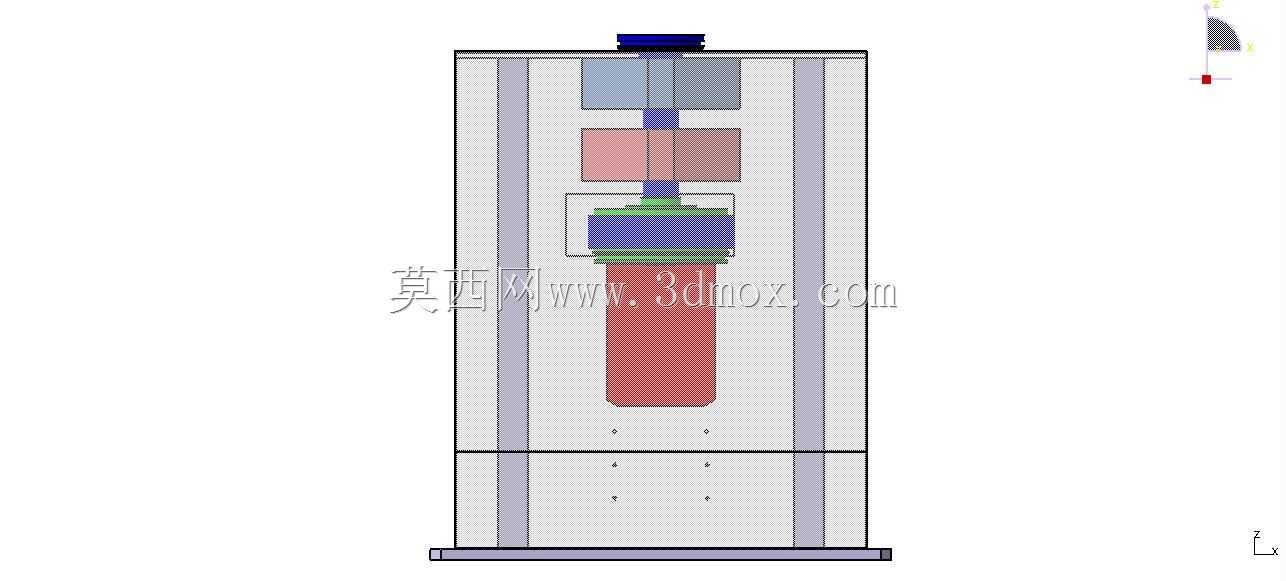

　　整机的高度方向分层逻辑非常清晰：最底层是振动台架与主轴箱体，承担工件旋转的全部支撑与振动信号拾取；中层排布驱动电机、传动带轮与变速组件，带传动结构刻意做了隔振设计，电机自身的振动通过带轮的柔性传动隔离，不会把电机转子的固有振动传递到测量主轴上，避免干扰不平衡量的检测精度；上层依次布置信号处理模块、配重操作的预留空间，顶部的端盖位置预留了吊装孔，整机组装或者后期维护吊装时，可以直接通过吊环起吊，不需要额外捆绑柜体框架。

　　双测量轴的设计，是为了兼容两种不同规格的工件检测：一根主轴适配小质量、小中心孔的精密盘类零件，最高工作转速更高，适合捕捉微小不平衡量；另一根轴承载能力更强，端面法兰尺寸更大，可以装夹直径更大、质量更重的飞轮、卡盘类工件。两根轴的定位端面都做了淬火处理，端面跳动控制在严格的公差范围内，因为平衡检测的基准就是工件的安装定位面，若定位端面自身存在跳动，检测出的不平衡量会混入工装本身的误差，每次更换工装后都需要先做无工件的空转标定，把主轴自身的残余不平衡量数值存入系统，后续检测时自动抵消这部分误差。

　　实际使用场景里，这类设备常布置在转子加工生产线的终检工位，工件完成车削、磨削加工后，直接吊运到平衡机工作台，快速套入定位芯轴、压紧压板，启动驱动后主轴带动工件升速到设定测量转速，振动传感器拾取支承架处的振动幅值与相位信号，系统换算出两个校正平面上的不平衡量大小与角度位置，操作人员可以根据提示在工件的指定位置进行去重钻孔，或者在预留的配重槽内加装平衡块，重复测量直到不平衡量降到工艺允许的等级内。

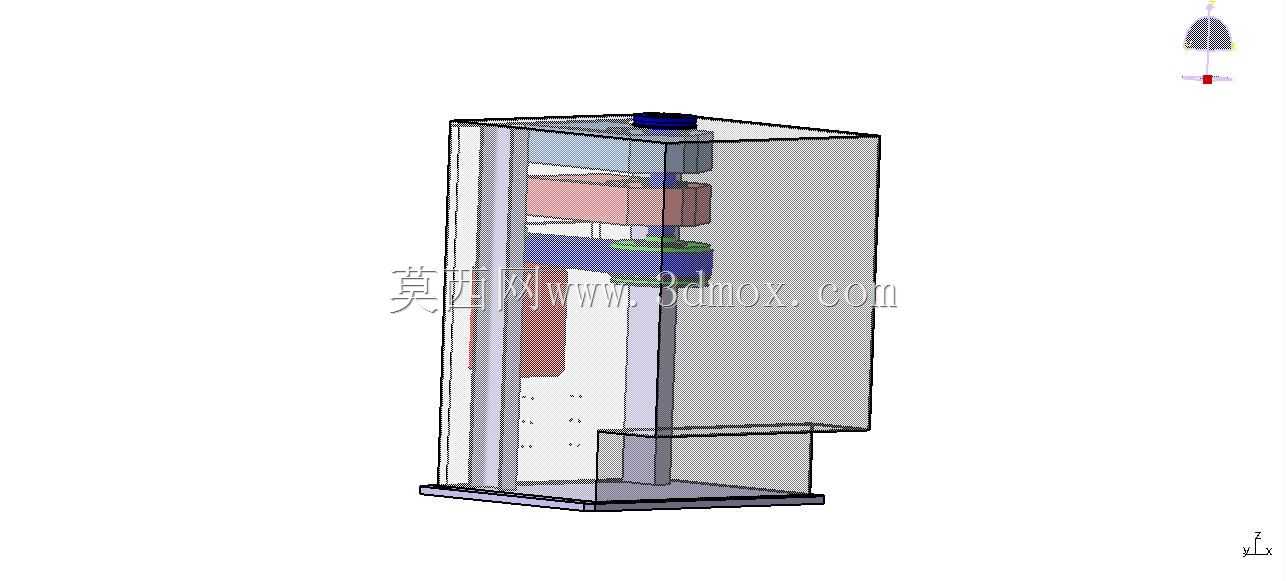

　　柜体的外封板采用半透明可视的防护结构设计思路，既可以遮挡内部传动组件，避免高速旋转时人员误触，又能直接观察内部带轮的运转状态、皮带的张紧情况，日常巡检时不用拆卸封板就能判断传动件是否存在松动、异常跳动。封板的安装边都做了折弯加强，减少薄钢板自身的共振，避免设备运行时封板产生额外的振动噪声。设备的安装边界需要注意周边预留通风空间，驱动电机与电测模块的散热口不能被物料、货架遮挡，地面的平面度需要满足调平要求，若地基倾斜过大，会导致主轴的重力方向与测量坐标系产生偏移，引入额外的测量误差。

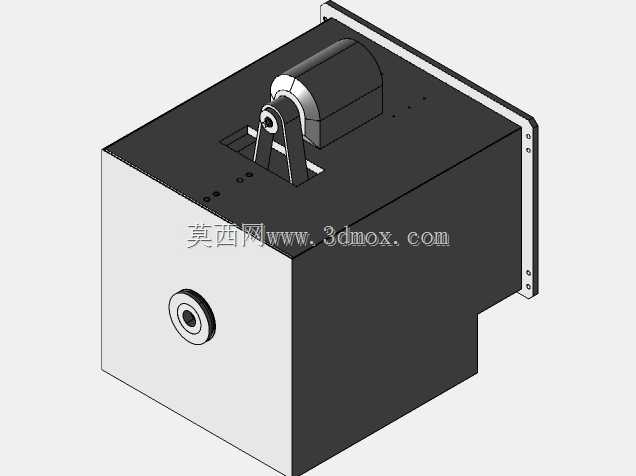

　　从结构建模的角度拆解，这套模型完整还原了从底部支承、主轴组件、传动单元到顶部防护的全部装配关系，各层板件的连接位置、运动部件的避让间隙都符合实际装配逻辑，没有出现运动干涉的问题：皮带传动的中心距预留了张紧调节行程，工件装夹区域的回转半径内没有任何突出的柜体结构，不同直径的工件旋转时都不会和护罩发生刮擦。这类立式平衡机相比卧式设备，占地面积更小，轴向的空间利用率更高，对于中小尺寸盘类转子的批量检测工序，无论是装夹效率还是检测稳定性，都有明确的结构针对性。
