自润滑免维护一体式轮毂轴承轮

　　该轮组结构面向长期连续运转、维护可达性差的行走与输送场景，将承载轮体、滚动支承、中心安装接口整合为单一装配单元，减少现场拆装、注脂与对中调整工作量。在自动化输送线、移动工装平台、低速重载搬运设备以及特种行走机构中，轮系往往处于粉尘、潮气、细碎磨粒或间歇性冲击的环境，传统分体式车轮与轴承需要定期补充润滑脂，并依赖端盖、密封件和锁紧螺母维持装配状态；本方案通过把润滑储留结构、滚动体排布和轮面造型在三维阶段协同布置，使轮体在旋转过程中能够维持相对稳定的润滑状态，降低因缺脂、污染进入或轴向窜动造成的早期失效风险。

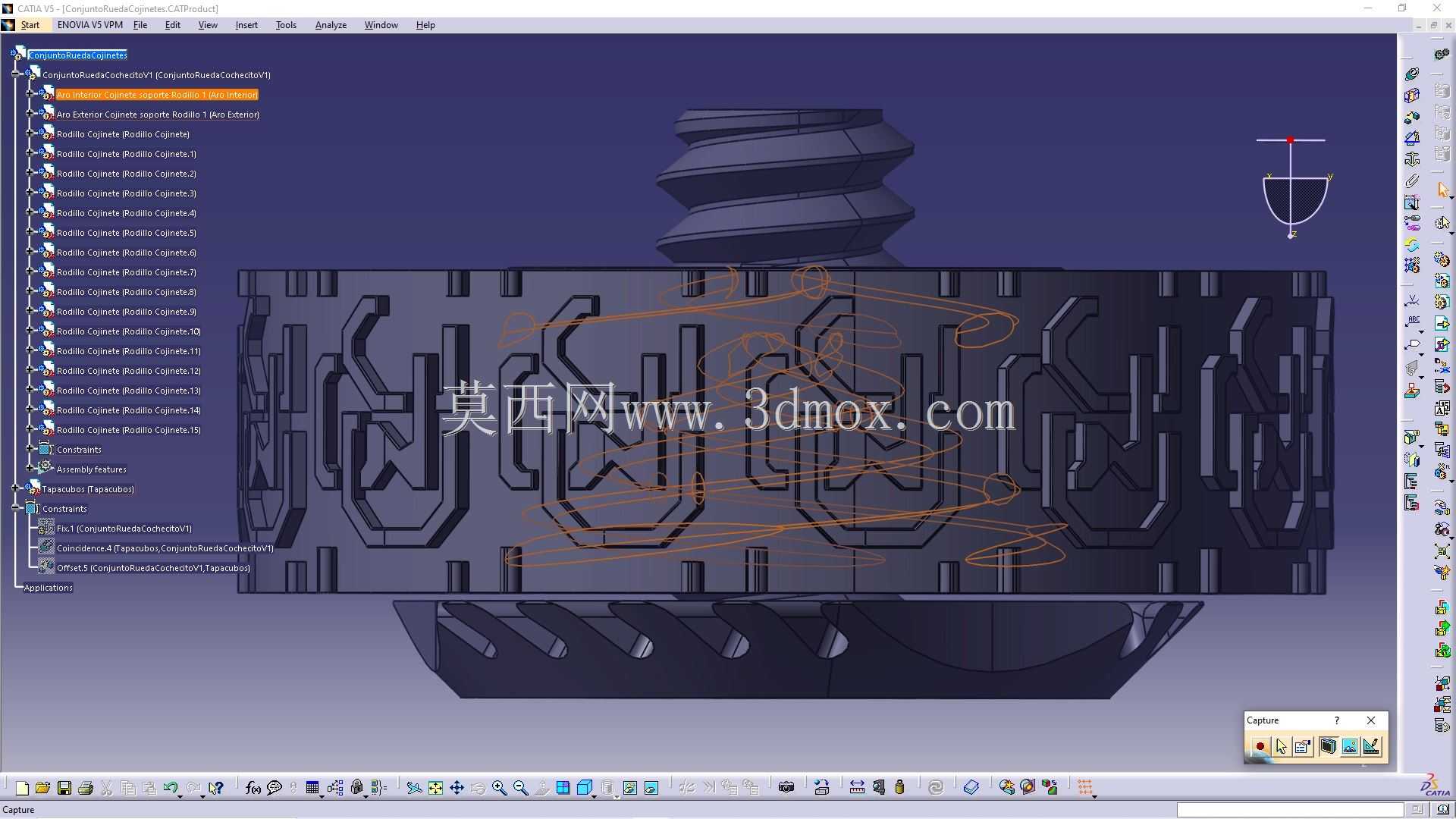

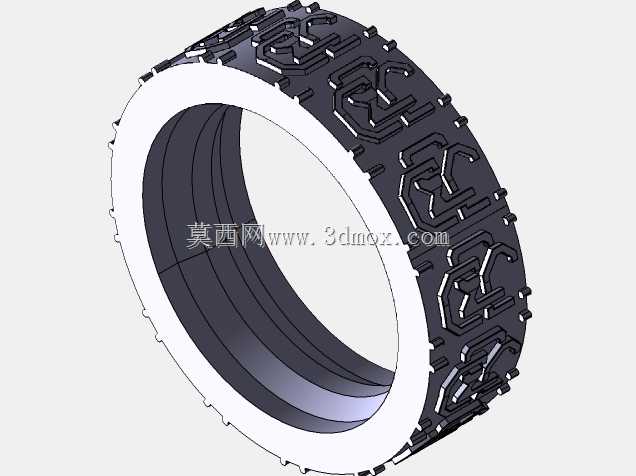

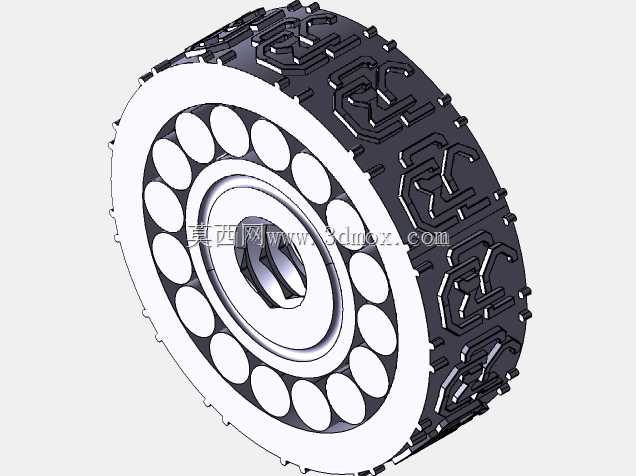

　　从结构布置看，模型外圈并非简单光面圆柱，而是在轮胎接触区域设计了连续的凹凸花纹。花纹块沿周向重复展开，边缘带有折线形轮廓，能够在软质地面、粗糙地坪或轻微沾污表面上增加抓附能力，同时把接触应力分散到多个花纹块上。花纹之间的凹槽可容纳少量灰尘、砂粒或液体，避免轮面与地面之间形成完全封闭的摩擦界面。对于需要在车间地坪、坡道或临时工位之间移动的设备，这种胎面形式比光滑轮面更不容易打滑；对于固定输送辊道类应用，凹槽也能在与工件或导轨接触时提供额外的周向约束。

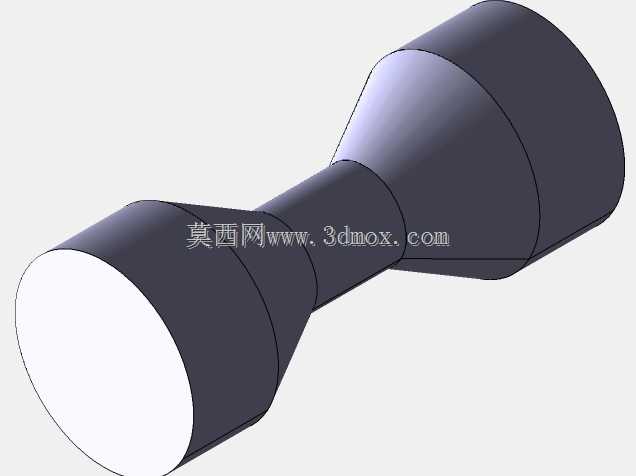

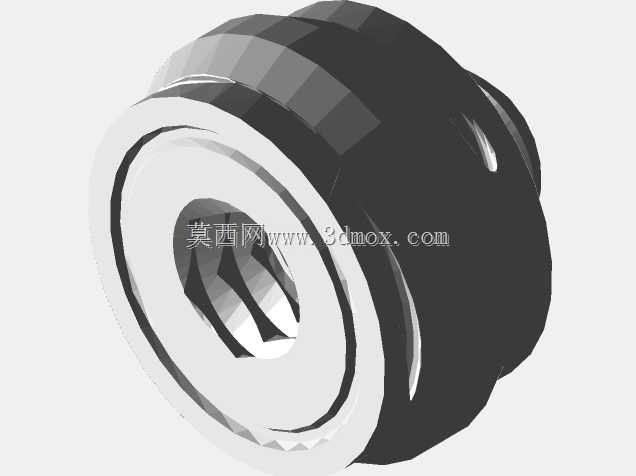

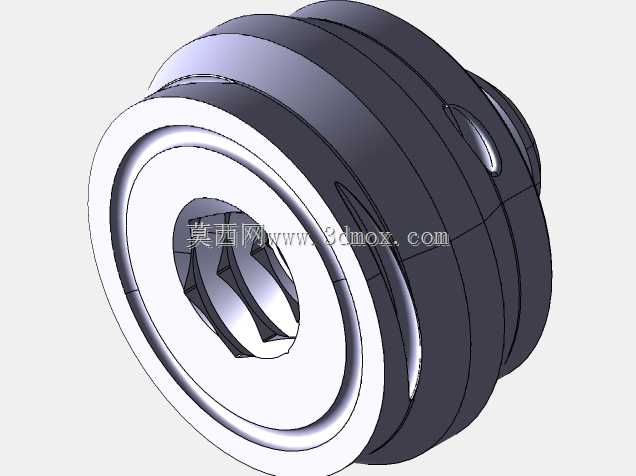

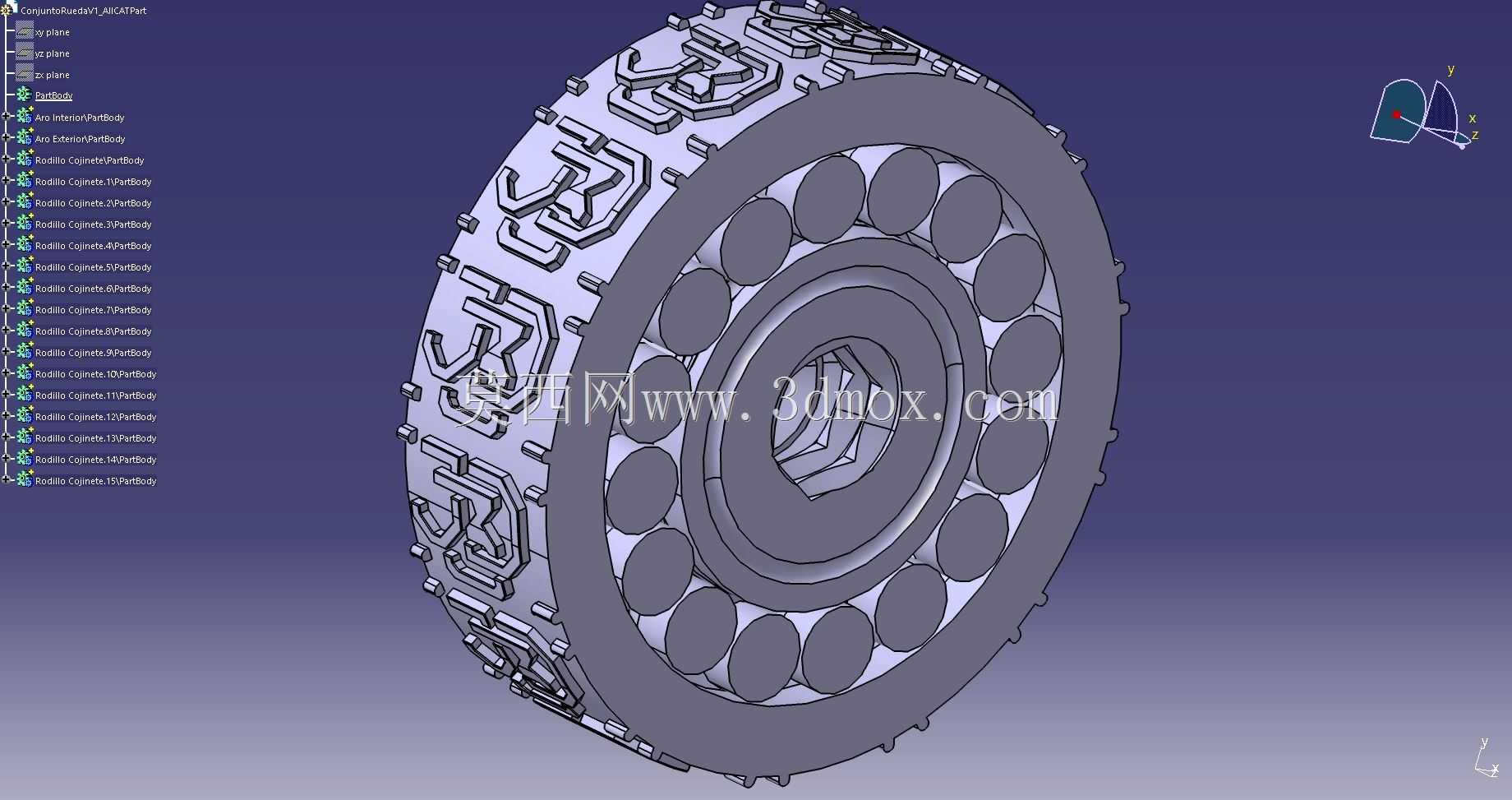

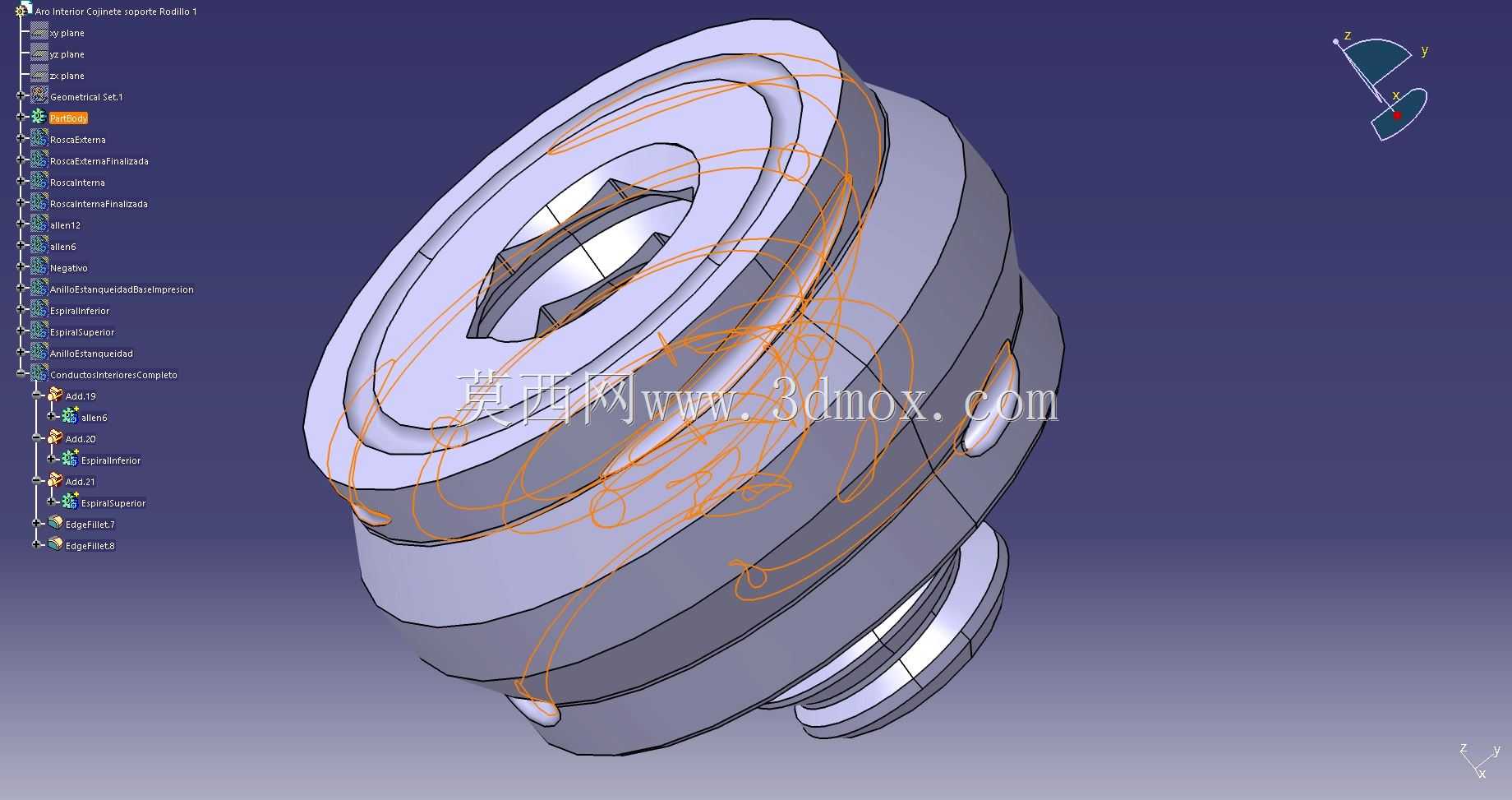

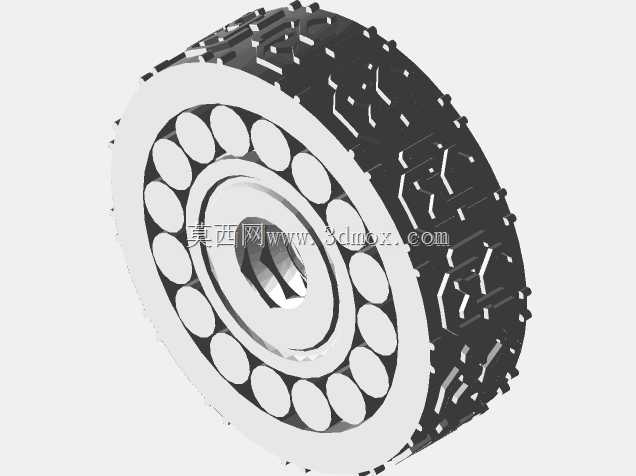

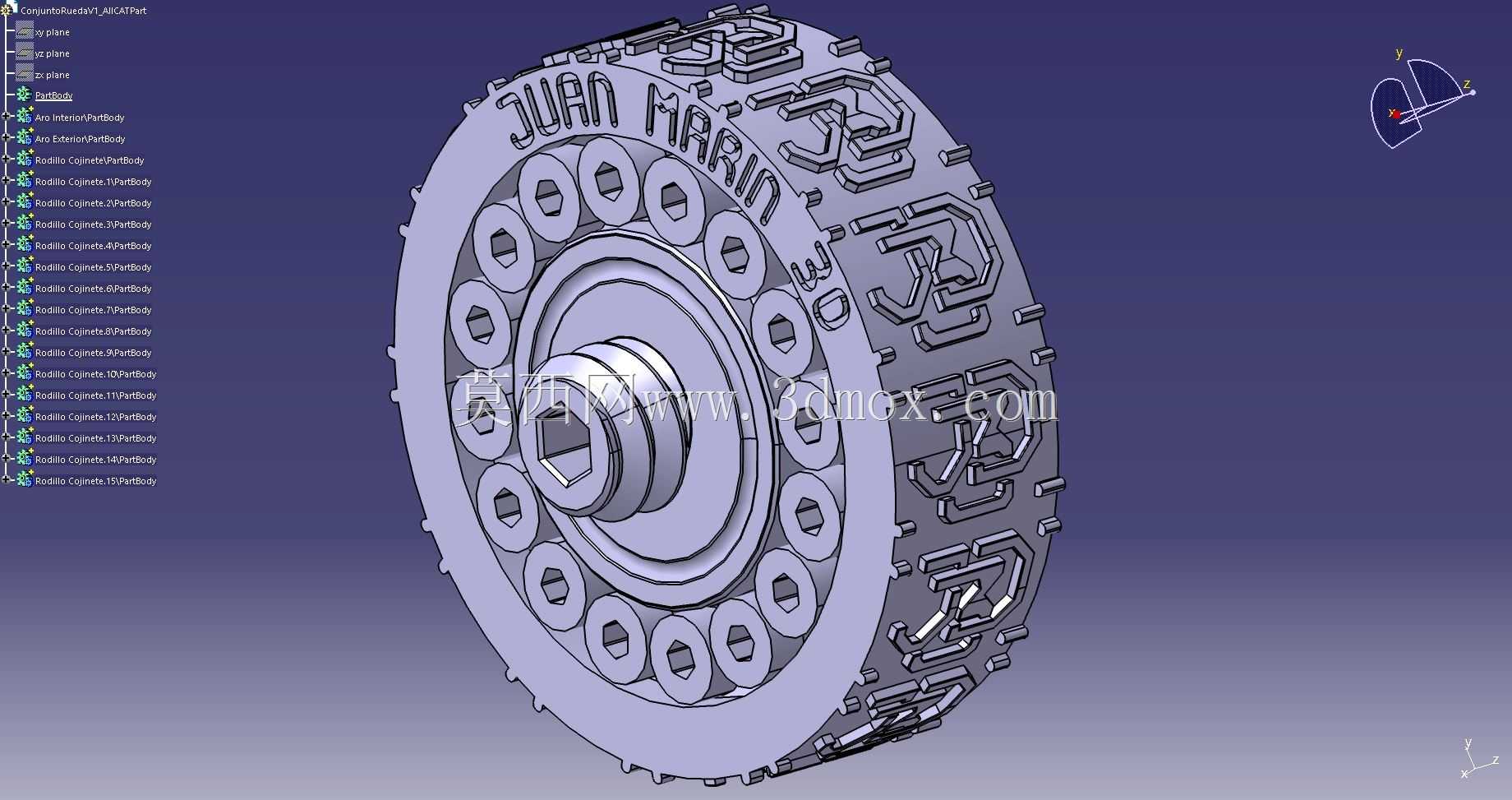

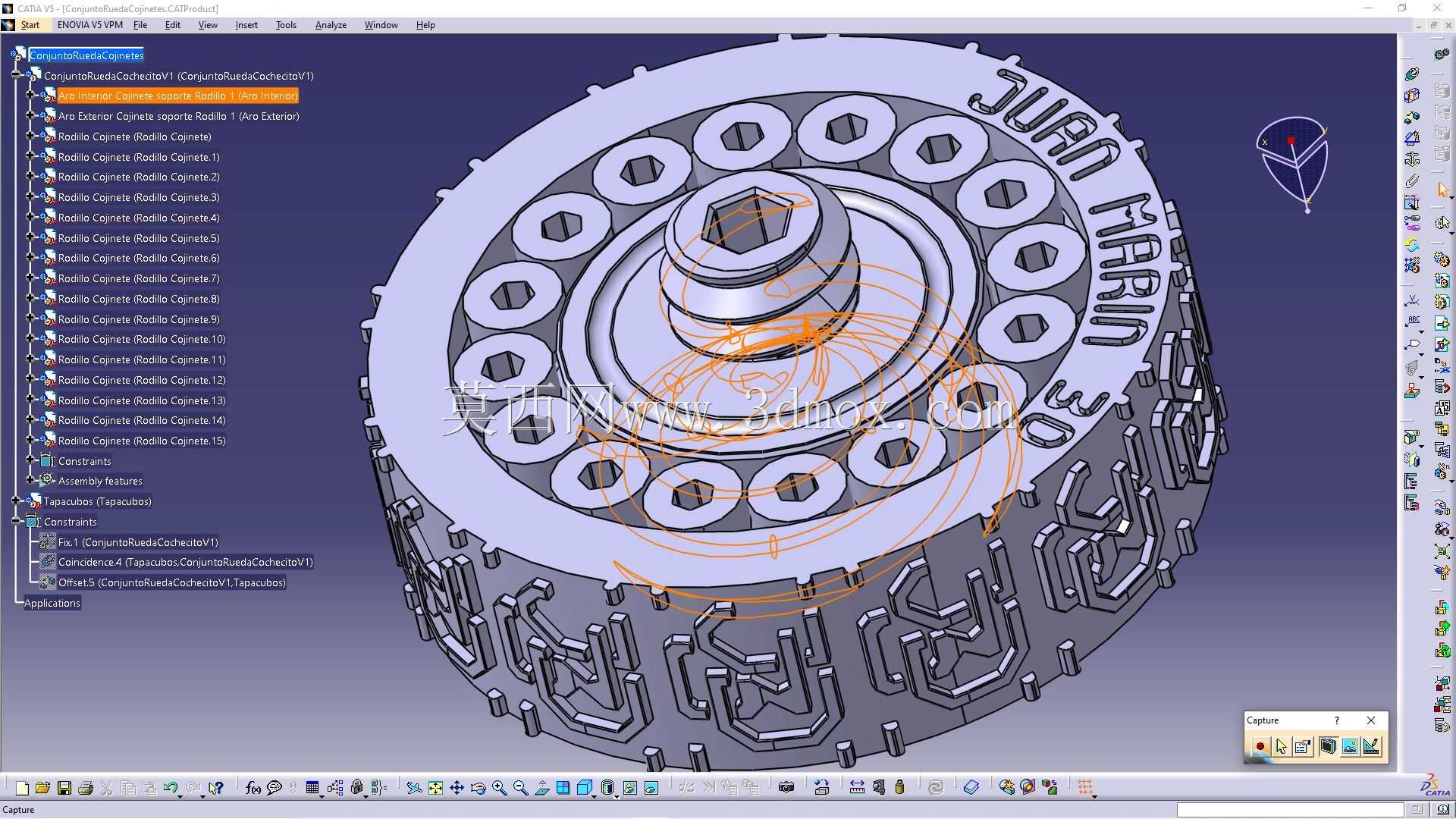

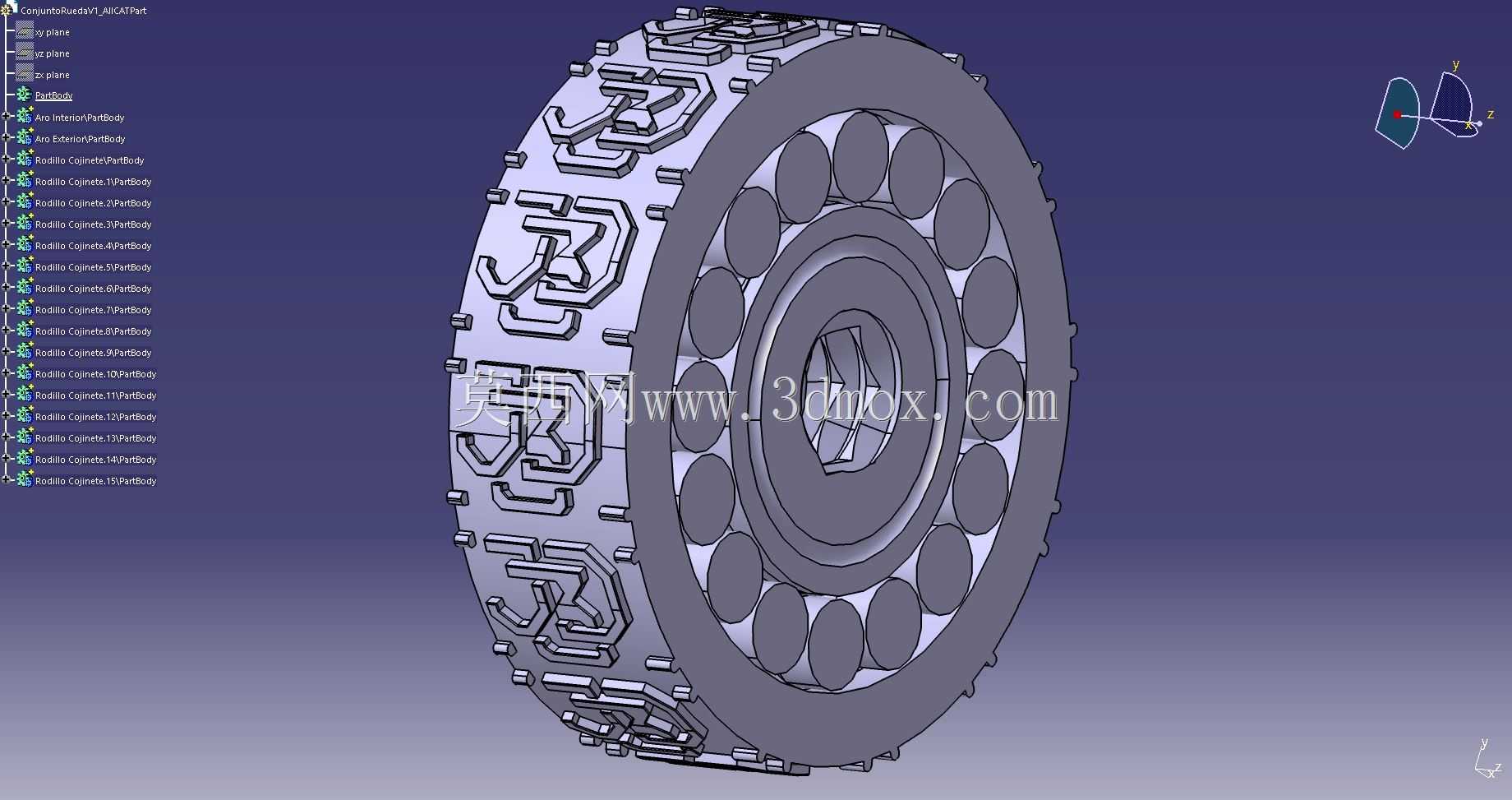

　　轮体内部采用多颗圆柱状滚动体沿圆周排列，滚动体位于外圈与内轮毂之间，形成类似满装滚子轴承的承载思路。该布置的优势在于径向承载截面利用充分，滚动体数量较多，单个滚动体承受的峰值载荷相应降低。内圈部位设置多层同轴台阶，中心孔带有多边形轮廓，可与对应截面的轴端或驱动套配合，传递扭矩并限制相对转动。台阶面同时承担轴向定位作用，使轮体在受到侧向力时不会仅依靠单一卡圈限位。设计时需要重点核对中心多边形孔的对边尺寸、倒角过渡以及配合公差：过紧会造成装配困难并在轮毂内产生附加预应力，过松则会在启停换向时产生冲击间隙。

　　建模过程中，周向花纹适合通过基础特征阵列完成，但不能只关注外观复制。花纹根部与轮体基体交接处应保留圆角或平滑过渡，避免尖角在受载时形成应力集中；花纹块的高度、宽度和周向间距需要结合轮径统一校核，若花纹过高，接触刚性下降并产生明显滚动噪声，若花纹过密，排屑和自清洁空间又会不足。内部滚动体的直径、数量和节圆直径决定承载能力，滚动体与内外滚道之间应保持合理径向间隙；间隙过小，热膨胀或轻微制造偏差会导致卡滞，间隙过大，则轮体在空载换向时出现敲击和轨迹偏移。

　　安装边界方面，该轮组以中心孔轴线为基准，外侧圆柱面为滚动接触边界，轴向宽度决定支架叉口的最小开口尺寸。布置轮架时，两侧支承板应与轮体端面保留足够间隙，既不能摩擦轮面，也不能让轮体在轴向上自由游动过大。中心驱动轴或固定轴的台阶需要覆盖轮毂受力区域，轴肩圆角不得与轮毂孔口倒角发生干涉。若用于从动轮，轴与中心孔之间可通过多边形截面防转，或另设键连接；若作为主动轮，则应校核多边形接触面的压溃应力，并在轴端设置可靠锁紧，防止反复正反转后松脱。

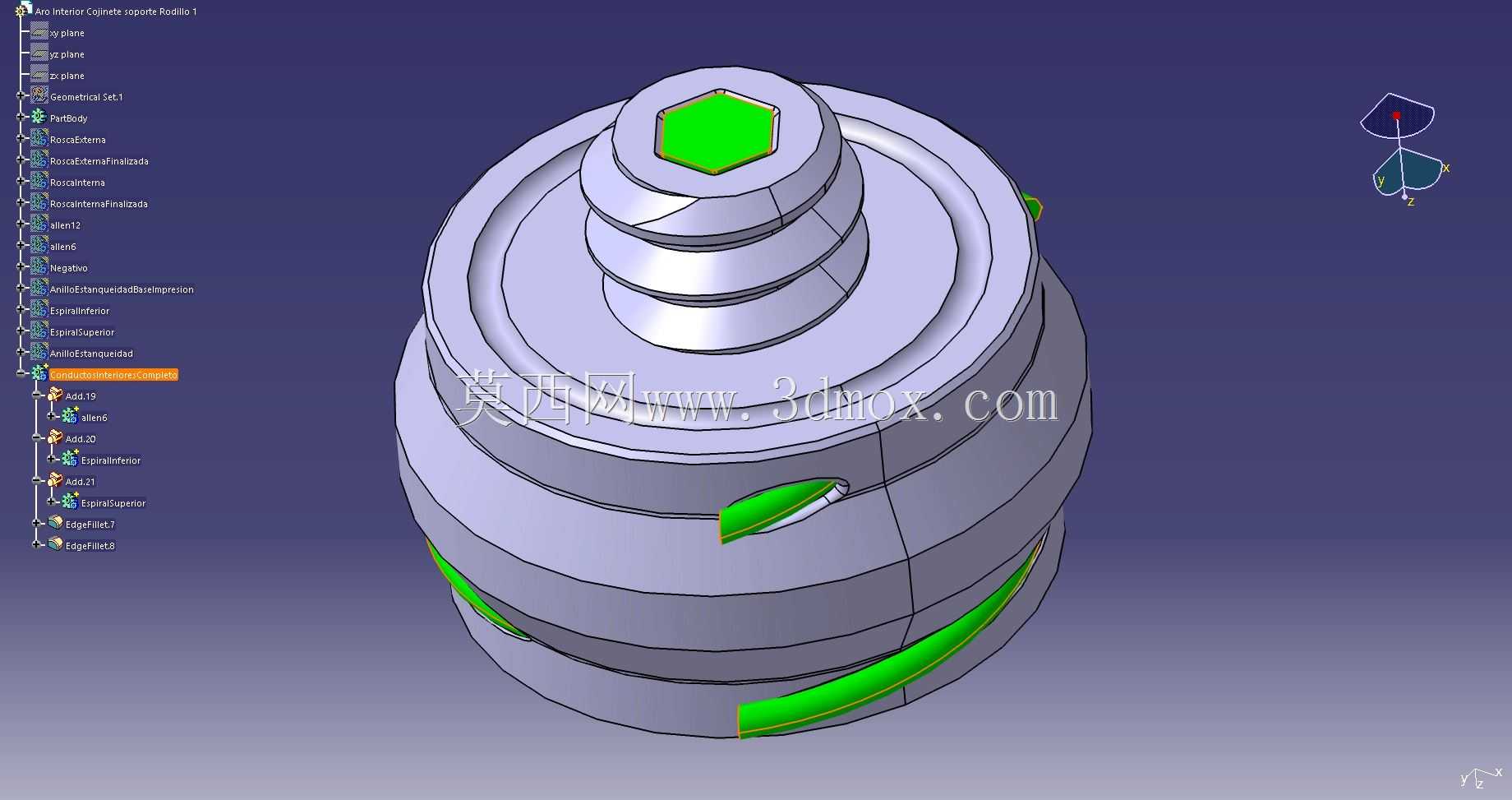

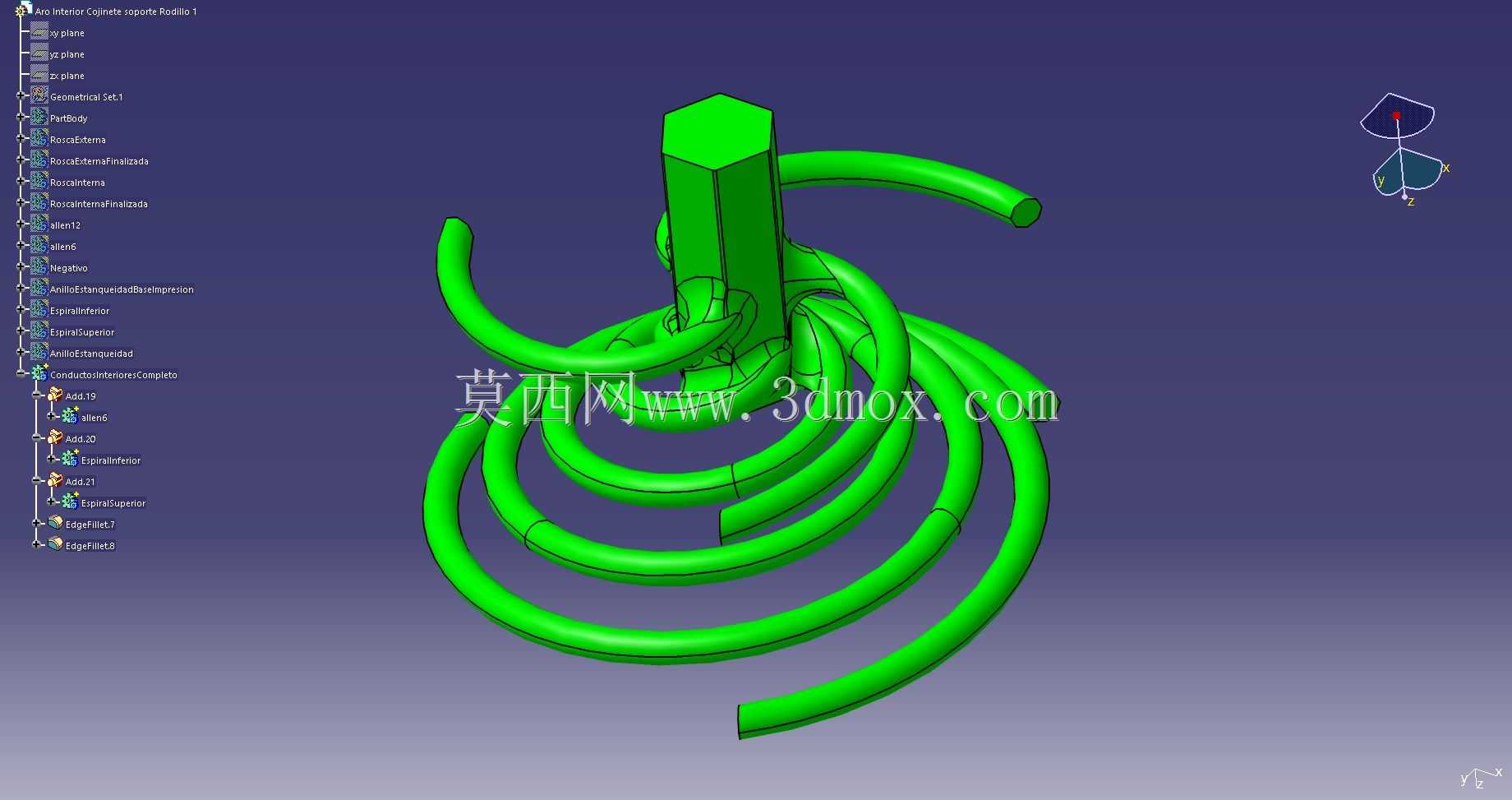

　　在功能实现上，自润滑并不意味着完全取消密封与润滑校核。工程应用中仍需在滚道附近保留润滑脂储留空间，并利用轮体旋转使脂体在滚动体周围形成循环分布。外部污染物较重的场合，可在两侧增加薄型挡片或迷宫结构，挡片不应直接压靠滚动体，以免增加摩擦转矩。轮体外形尺寸还应与设备最低点、转弯半径和地面接缝相匹配：轮径过小会增大越障阻力并提高接触应力，轮宽过大则增加转向摩擦；合理的方案是在给定安装宽度内，优先保证滚道节圆和滚动体直径，再确定胎面花纹深度与外圈壁厚。

　　三维检查时，应围绕轴线建立回转对称基准，先确认内孔、滚道、外圆和端面的同轴度，再检查阵列花纹是否存在重叠、薄刃或无法加工的细小特征。对于增材制造场景，胎面花纹与内部滚动体若作为一体展示，需要明确实际生产时是装配体还是整体打印件；若为实际装配，滚动体应保持独立实体并预留装入路径，内外滚道表面需考虑耐磨性与后期表面处理。整体而言，该模型的核心价值在于把行走摩擦、径向承载、扭矩传递和润滑保持放在同一轮体空间内解决，适合作为低速轮系、移动支承部件和免维护轮组方案的结构设计参考。
