带假人驾乘姿态的电动卡丁车结构设计

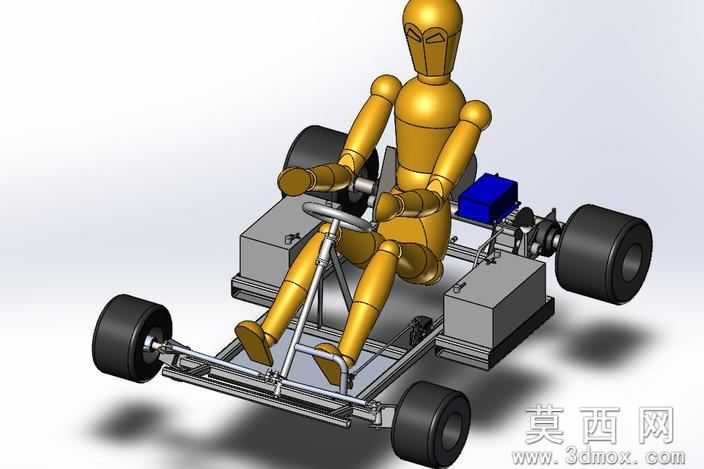

本作品为电动卡丁车的完整三维建模成果，建模阶段严格遵循小型电动休闲车辆的工程设计逻辑，先以基准草图搭建整车坐标体系，确定前后轮距、轴距、驾乘坐姿人机工程基准点，再逐步拆分各功能模块完成参数化建模。车架部分采用管式桁架结构建模，通过三维软件的焊件模块生成等直径管材构件，精准还原车架前部的转向安装支座、中部的驾乘承载区、后部的动力与电池安装位的连接关系，所有管材交接处均做了贴合实际焊接工艺的倒角与贴合处理，避免出现建模阶段的构件干涉问题。转向系统部分完整建模了方向盘、转向柱、转向拉杆与前轮转向节的联动结构，可在软件中模拟转向动作的行程与角度匹配关系，验证转向过程中轮组与车架、拉杆之间不存在运动干涉。轮组部分分别建模了橡胶轮胎、轮毂、轮轴与连接轴承座，轮胎表面做了简化的防滑纹理建模，轮毂的安装孔位与轮轴的配合尺寸均按照通用小型卡丁车的标准参数设定。动力与能源模块方面，后部布置了驱动电机、传动连接结构，车架中部两侧对称布置了电池箱体，电池箱体的安装支架与车架管材做了一体化建模，同时预留了线路排布的空间。为直观呈现驾乘人机关系，模型附带了标准坐姿的假人模型，假人的肢体姿态完全匹配卡丁车的驾乘位置，手部握持方向盘、脚部放置于车架前部踏板区域的位置精准，可直观验证驾乘空间的合理性。渲染阶段采用哑光金属材质赋予车架管材，黑色橡胶材质赋予轮胎，亮面金属材质赋予转向与轮轴构件，蓝色哑光材质赋予电池与电机外罩，假人采用统一的金色哑光材质突出展示效果，通过柔和的环境光影渲染，清晰呈现整车各部分的结构层次与装配关系，整体建模精度可直接用于后续的工程出图、结构优化与3D打印验证。
