该导轨结构面向Eurorack规格电子机箱、模块化仪器机柜以及工业控制箱内部的板卡安装场景,主要承担模块定位、滑动导向、承载限位和装配基准的作用。在实际设备中,这类轨道通常成对布置在机箱左右两侧或上下安装面之间,电路板、功能模块、前面板组件沿轨道方向推入,端部通过螺钉、卡扣或面板紧固件固定,从而形成可维护的插箱结构。相比单纯依靠机箱内壁定位,采用专用导轨后,模块在插拔过程中不会直接摩擦箱体侧板,装配间隙更稳定,后期更换板卡时也能减少对焊点、连接器和线束的侧向拉扯。

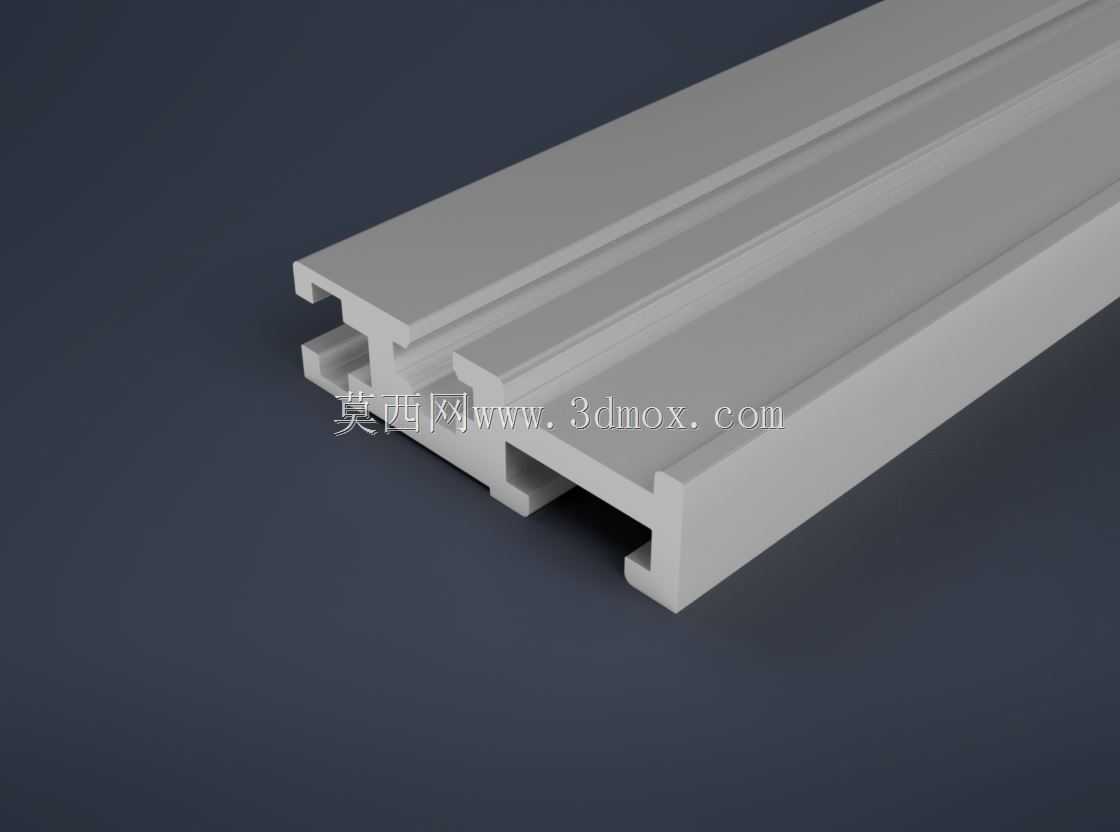

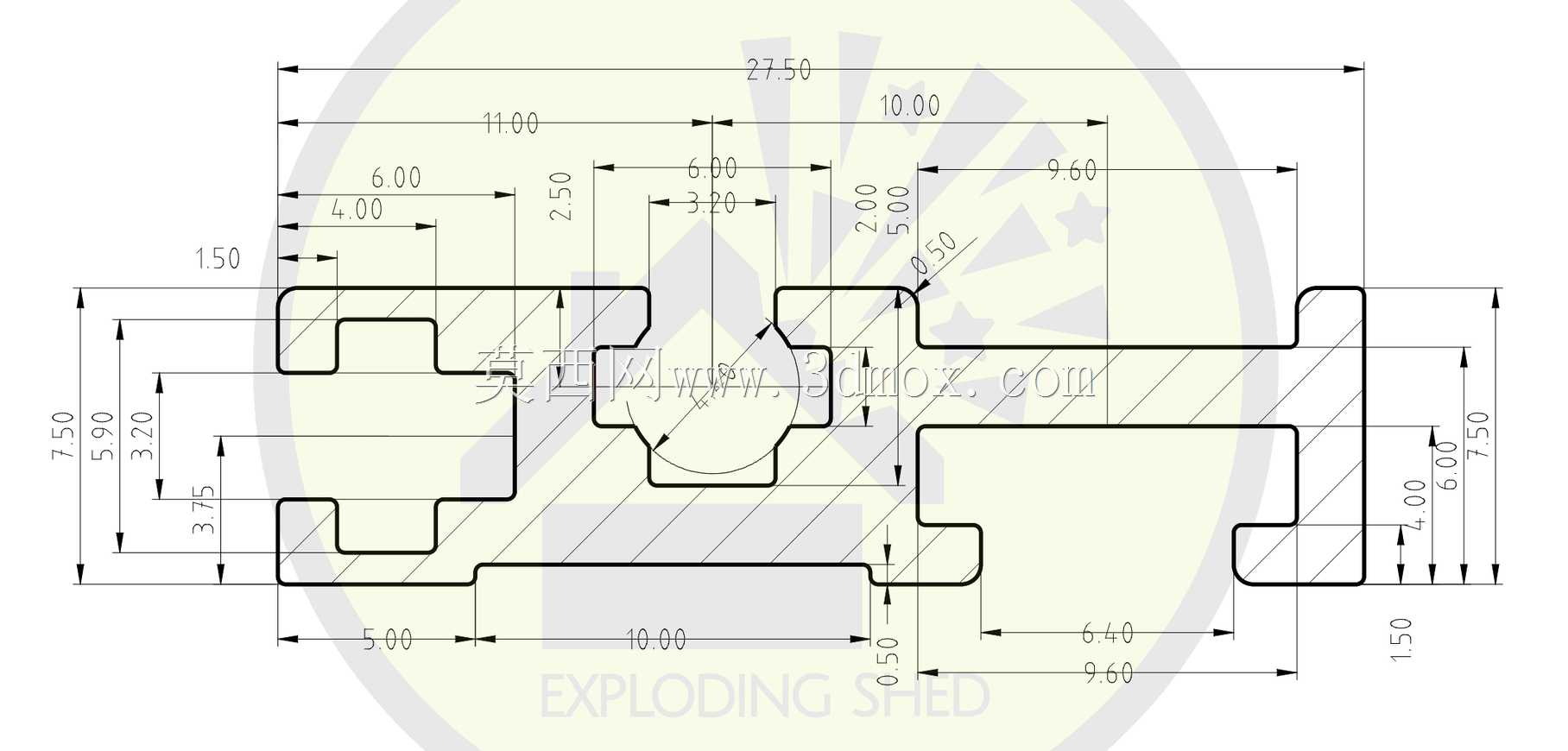

从截面形态看,零件采用长条异型材思路设计,主体为连续等截面结构,适合通过挤压成型后按机箱深度裁切。轨道上部和侧部分别设置凸起导向边、承托平面以及限位槽口,模块推入时,边缘先由导入段引导,再沿承托面滑入工作位置;两侧凸边能够限制板卡上下窜动,底部开口与槽形结构则兼顾减重、避让紧固件和形成弹性装配空间。端部保留了较明确的止挡边界,可避免模块过度推入而损伤后部连接器;若机箱需要前后双向维护,也可在装配时根据深度方向调整轨道裁切长度和止挡件位置。
建模时应优先保证截面轮廓、导向面平行度和轨道全长一致性。因为导轨在机柜中不是孤立零件,它需要与机箱侧板、横梁、面板、模块PCB以及连接插座共同形成尺寸链。轨道内侧净宽决定模块边缘的通过能力,承托面高度决定板卡与背板连接器的对中关系,两条导轨之间的间距则直接影响插拔阻力。若间距偏小,模块在温度变化或涂层厚度累积后容易卡滞;若间距偏大,板卡推入时会产生摆动,连接器针脚可能承受偏载。因此在结构设计阶段,需要把导轨厚度、凸边高度、槽口宽度和安装基准面统一纳入装配校核。
安装边界方面,轨道背部通常贴合机箱侧板或内部支撑梁,通过侧面螺钉、铆钉或卡槽固定。固定孔位不宜只布置在两端,长跨度机箱中应按受力情况增加中间固定点,防止导轨在模块反复插拔后出现外张或局部弯曲。轨道前端可设置倒角或扩口,作为模块插入时的导向引入区;后端则需要与背板、插座和线束预留安全距离,尤其在板卡末端带有焊接端子、电容或连接器外壳时,不能让轨道止位面与元件高度发生干涉。
在功能特性上,该类导轨强调轻量化、耐磨损和尺寸稳定。异型材截面通过多道加强筋提高抗弯能力,同时避免使用实心棒料造成机箱重量增加。导向边与模块边缘接触的区域应保持连续平整,表面不宜出现明显台阶或尖角,否则插拔时会产生刮擦并增加毛刺风险。对于需要频繁检修的测试仪器、通信机箱和控制设备,导轨还可与金属面板、接地弹片配合,使模块在插入后获得更可靠的支撑和接地路径。
设计过程中可先建立单根轨道的截面草图,再沿长度方向拉伸成型,随后根据机箱深度裁切并添加端部倒角、固定孔和避让槽。装配验证时,不应只观察零件本身是否成型,更要检查模块从前端导入、中段滑动到后端到位的全过程:导入阶段是否能自动纠正轻微偏斜,滑动阶段是否存在面与面过约束,到位后模块面板是否与机箱前框齐平,后部连接器是否完全啮合。对于多模块并排安装的机柜,还要考虑相邻模块之间的热膨胀间隙和维修操作空间,避免某一块板卡抽出时被旁边面板或紧固件阻挡。
该结构虽然外形简洁,但属于机箱系统中的基础承载件。其截面细节、安装间距和止挡位置都会影响电子模块的装配效率与长期可靠性,适合在模块化仪器、通信插箱、工业控制器以及音频模块机架等场景中作为标准安装轨道使用。
