带灯方形PCB直插式按键开关结构

　　这类带灯方形PCB按键在工业控制终端、小型通讯设备面板、测试治具操作台以及消费类电控板上使用频率很高，结构建模时不能只把它当成一个普通方块按钮处理，引脚间距、键帽透光区、底座插装高度都直接影响PCB布局和面板开孔。从整机装配角度看，该元件属于板载人机交互部件，操作人员通过按压键帽触发回路通断，内置发光区域可在设备上电、状态选中或故障提示时给出直观光信号，省去面板额外开孔布置指示灯的麻烦，在密集排布的小尺寸控制板上尤其节省空间。

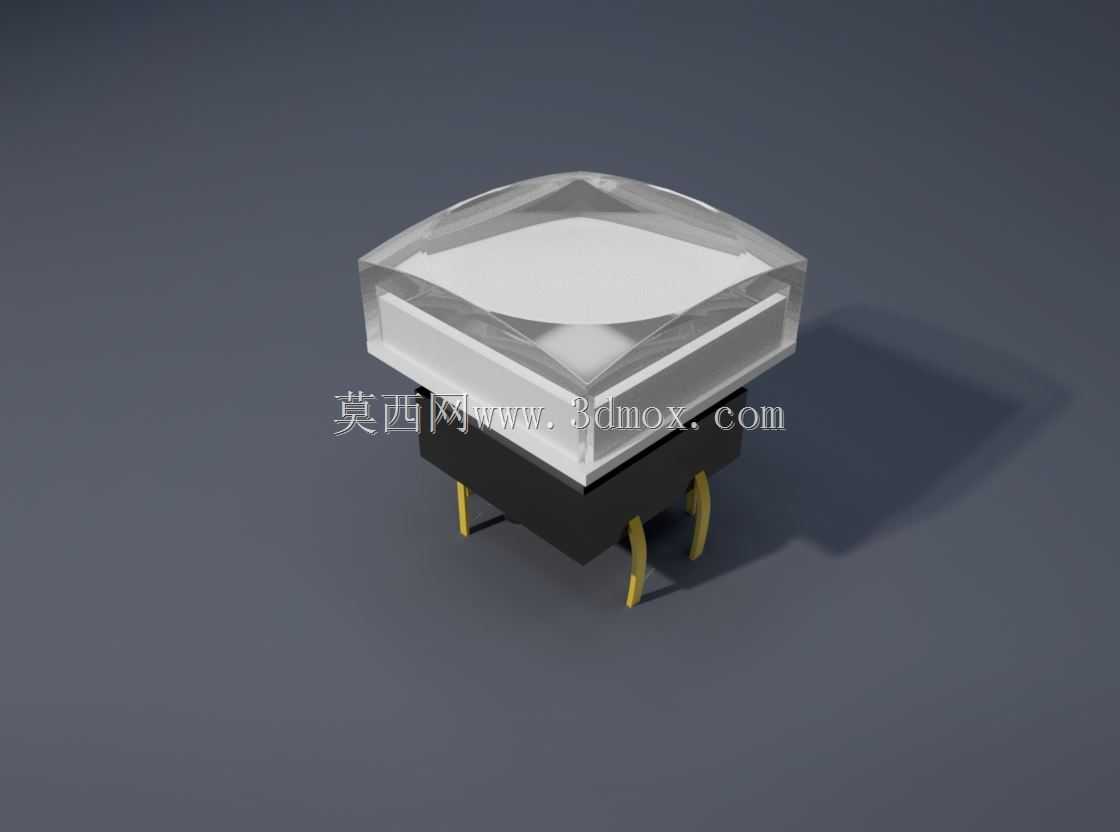

　　建模阶段先从底部黑色基座入手，基座承担引脚固定、触点容纳和PCB定位作用，四个弯折金属插脚从基座两侧伸出，插脚宽度、伸出长度和跨距需要按照常规板载按键的焊盘排布还原，保证导入PCB结构校验时，引脚不会和周边焊盘、过孔或者壳体加强筋发生干涉。插脚采用镀金或镀锡铜合金材质，建模时保留折弯圆角，避免直角折弯带来的工艺失真；引脚插入电路板后经过波峰焊或手工焊固定，基座底面与PCB板面之间预留少量贴合公差，不能建出完全压死板面的结构。

　　上部键帽为半透明方形件，顶面做内凹透光造型，边缘带有一圈围合侧壁，按压时侧壁沿基座导向面上下滑动。透光部分不能简单做成全透明实体，实际产品中键帽材料多为乳白PC或透明PC，内部光线从基座灯珠向上扩散，顶面菱形或弧形凹面用于匀光，减少灯珠亮点。结构设计时要保证键帽与基座之间留有均匀活动间隙，四周间隙过小会在温湿度变化后出现卡滞，间隙过大则按压晃动、手感松散。键帽行程通常较短，属于轻触触发类型，按压到位后内部弹片完成触点闭合，松开后依靠弹片弹力复位。

　　外形边界方面，方形键帽宽度控制在十几毫米量级，整体高度从PCB板面到键帽顶面需结合面板厚度核算：若设备外面板覆盖在按键上方，面板开孔要略小于键帽外沿、大于按压活动区，同时键帽顶面需高出面板足够距离，保证戴薄手套也能操作；若按键直接裸露在板上，则要注意周边元件高度，避免高电容、接线端子挡住按压路径。底座在PCB上的占用区域要同时容纳焊盘和本体，布局时按键边缘与接插件、外壳立柱之间保留工具操作空间，维修拆焊时烙铁头不会碰到相邻塑料件。

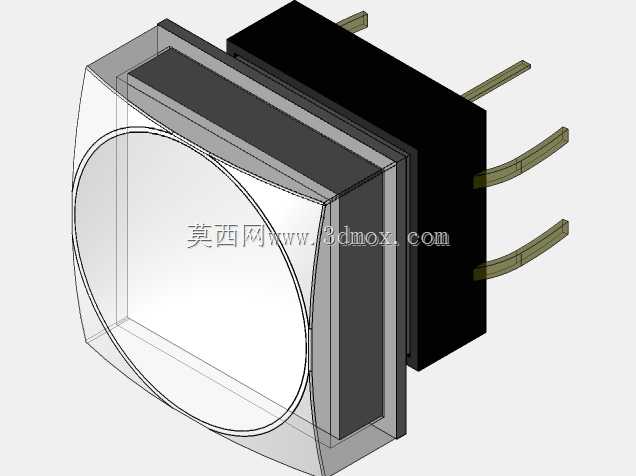

　　设计思路上，这类按钮的核心不是复杂曲面，而是装配关系和运动间隙的表达。三维模型中需要清晰区分键帽透光体、黑色绝缘基座、金属引脚以及内部弹片所在空间，爆炸视图或剖面检查时能看出按压方向、复位逻辑和焊板位置。对于设备结构工程师，模型可用于面板开孔、按键排布、遮光罩设计和导光高度校核；对于电子工程师，可配合原理图封装确认元件占位，防止板框定型后出现按键顶壳、灯效不匀或引脚干涉。

　　实际选型时还要结合操作力和发光颜色判断使用场景：频繁点动的调试面板偏向手感清晰、行程适中的规格；夜间或机柜内部操作位置依赖带灯键帽识别状态；通讯工具类手持设备则要求按键高度低、抗晃动、焊接后不易偏斜。建模还原这些细节后，整机干涉检查、装配演示和小批量治具制作都会更接近真实生产状态。
