EC16型16mm三引脚旋转增量编码器

　　在消费电子、工业控制面板以及各类人机交互设备的结构设计中，旋转增量编码器是承担参数调节、菜单导航与功能切换的核心人机接口元件。本次梳理的这款EC16规格编码器，本体标称直径16mm，采用3针直插引脚布局，是小型化操控面板中应用极为广泛的一类标准件。

　　从实际装机场景来看，这类编码器大量出现在车载音响、家用功放、数控小设备操作面板、仪器仪表调节端以及智能家居控制终端上。它替代传统电位器完成旋转脉冲输出，相比碳膜电位器具备更长的机械寿命与更稳定的档位手感，旋转过程中输出两路相位差90度的脉冲信号，主控端通过识别脉冲先后顺序判断正反转，同时可借助轴端按压动作触发按键开关，实现一键确认、菜单进入等复合操作，单一部件即可完成旋转调节加按压确认的双重交互，大幅简化面板按键布局。

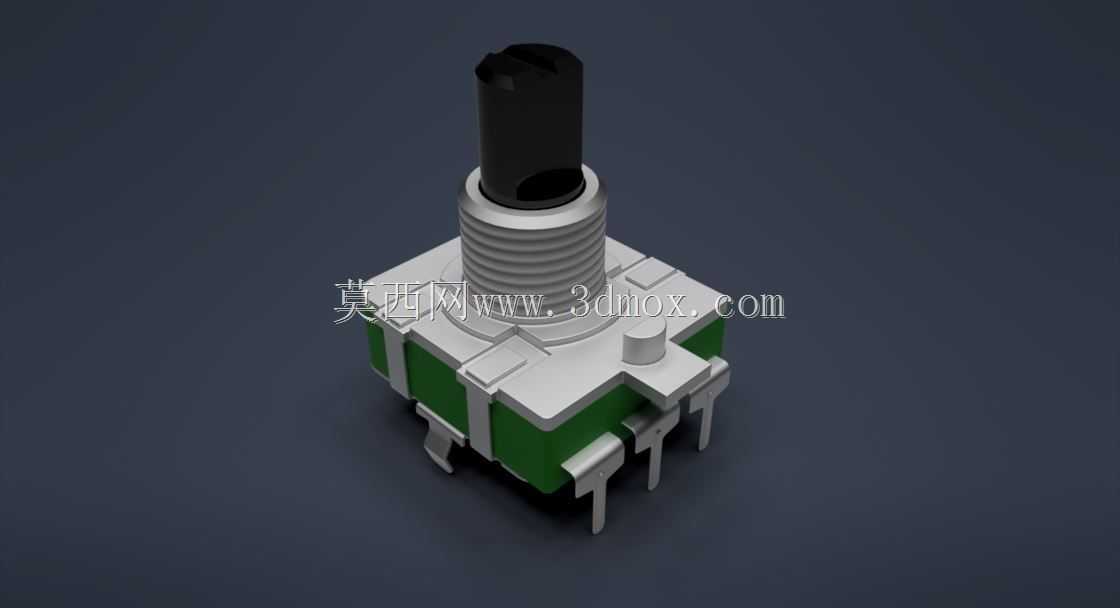

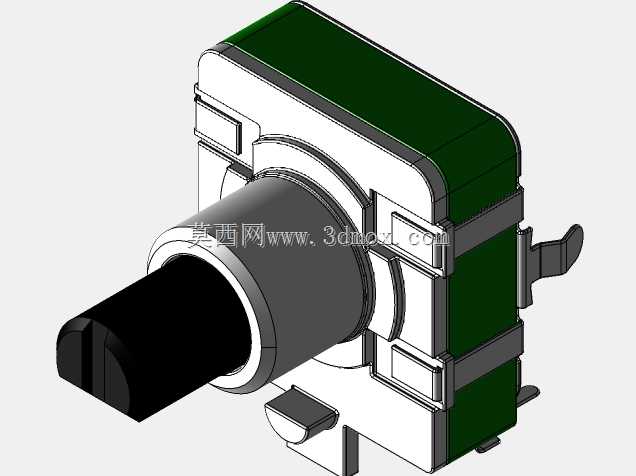

　　结构设计层面，这款编码器采用行业通用的金属螺纹套筒加塑胶基座的组合构型。上部带外螺纹的金属轴套用于穿过面板开孔，配合配套六角螺母与垫片从面板背面锁紧固定，套筒外径对应标准面板开孔尺寸，安装时面板开孔公差通常控制在φ7mm左右即可顺利穿入，锁紧后轴体伸出面板的长度可根据旋钮厚度选配，外露转轴为半圆扁位结构，能够与配套塑胶旋钮的内孔扁位精准配合，防止旋钮相对转轴打滑空转。转轴根部的螺纹段长度决定了可适配的面板最大厚度，常规薄金属面板、塑胶壳体面板均能在其适配范围内完成固定。

　　编码器下部基座为白色耐高温工程塑胶材质，侧面与底部包覆绿色定位基座片，金属固定插片与信号引脚从基座底部垂直伸出。三只引脚中两只为A/B相脉冲输出端，第三只为公共接地端，部分同规格型号将按压开关的引脚整合排布，插装时可直接插入PCB板对应孔位完成波峰焊或手工焊接，基座两侧伸出的金属固定脚除辅助定位外，还能在焊接后增强元件与PCB板的连接强度，抵御频繁旋转按压带来的机械应力，避免引脚长期受力出现虚焊断裂。

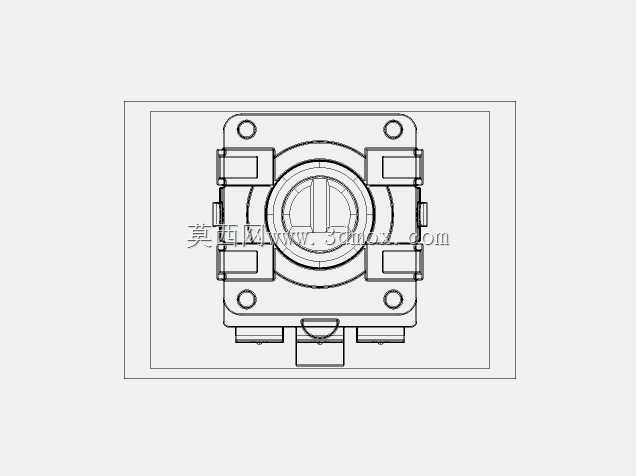

　　建模过程中需要重点还原几处影响装配的关键边界：首先是轴套螺纹段的大径、螺距与长度，这部分直接决定面板开孔、螺母选型以及装配后旋钮与面板的间隙；其次是底部引脚的间距、引脚截面尺寸与伸出长度，PCB封装绘制必须严格匹配引脚坐标，否则会出现插装错位；再者是本体方形基座的长宽尺寸与总高度，在设备内部堆叠布局时，要预留出编码器本体后方的空间，避免与PCB板上其他高位元件发生干涉；转轴的总长度、扁位的铣削平面位置与尺寸也需要准确还原，旋钮装配后才能做到贴合到位、无径向晃动。

　　从功能特性上，该类编码器常规每旋转360度输出20个脉冲档位，每一档都带有清晰的段落阻尼手感，操作者旋转时可通过触觉明确感知档位变化，无需目视即可完成调节量级判断。轴体的径向窜动与轴向按压行程都经过标准化设计，按压触发力度适中，既不会误触也不会出现按压卡滞。本体塑胶材料具备良好的耐温特性，能够满足常规波峰焊工艺的温度冲击，焊接过程中不会出现基座变形、轴套偏移的问题。

　　在整机结构选型阶段，工程师首先要根据面板的操作空间确定编码器的安装高度，若面板外侧需要加装装饰旋钮，要将旋钮的壁厚、拔模斜度与转轴伸出长度叠加核算，保证旋钮装配后既不会顶死面板，也不会因配合过浅出现脱落。PCB布局时要将编码器放置在板边便于操作的位置，引脚走线尽量短，减少脉冲信号干扰，同时在编码器本体对应的壳体内部预留足够的避让空腔，不能让壳体筋位压住编码器基座，否则会导致轴体旋转卡涩、按压动作无法正常触发。

　　这类小型旋转编码器作为标准化人机交互元件，其三维模型的精度直接影响整机面板装配的干涉检查结果，完整还原螺纹、扁位、引脚、基座卡扣等细节后，结构工程师在软件中即可完成虚拟装配，提前验证面板开孔、螺母锁紧空间、旋钮运动间隙以及PCB元件间距，省去反复打样修正的成本，也为后续生产环节的工装定位、物料核对提供准确的三维参照。
