带定位凸点滚花铝制调节旋钮

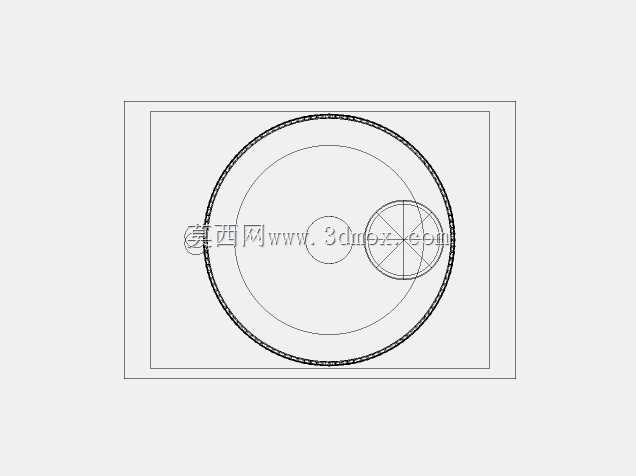

　　这类带定位凸点的滚花铝制旋钮，常配套在各类电子设备、工业控制终端、音频调节设备、小型检测仪器的面板上，作为参数调节、档位切换、信号幅值调整的操作部件，日常使用中操作人员通过旋转旋钮改变内部电位器、编码器的轴体转角，实现对应参数的连续调节或档位切换，相比塑料旋钮，铝制材质的旋钮拥有更好的导热性与抗老化性能，在工业现场多油污、多粉尘的环境下长期使用也不会出现材质脆化、表面掉皮的问题。从结构设计来看，这款旋钮主体为圆柱造型，外径32mm，整体高度13mm，侧面加工有细密的直纹滚花，滚花的纹理深度控制在0.3mm左右，既能够保证操作人员戴薄劳保手套操作时也有足够的摩擦力，不会出现打滑脱手的情况，又不会因为纹理过深积攒难以清理的油污与灰尘。

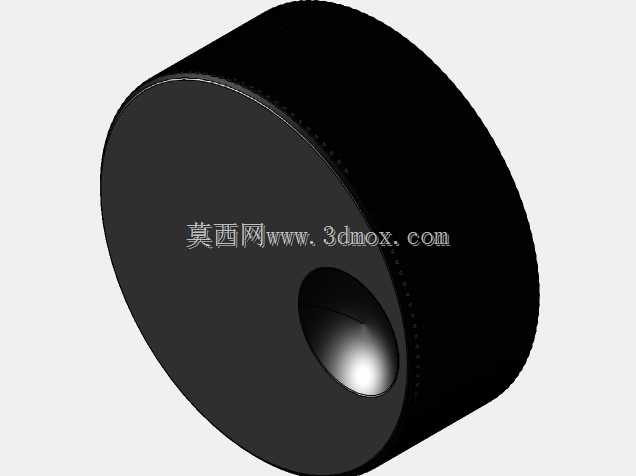

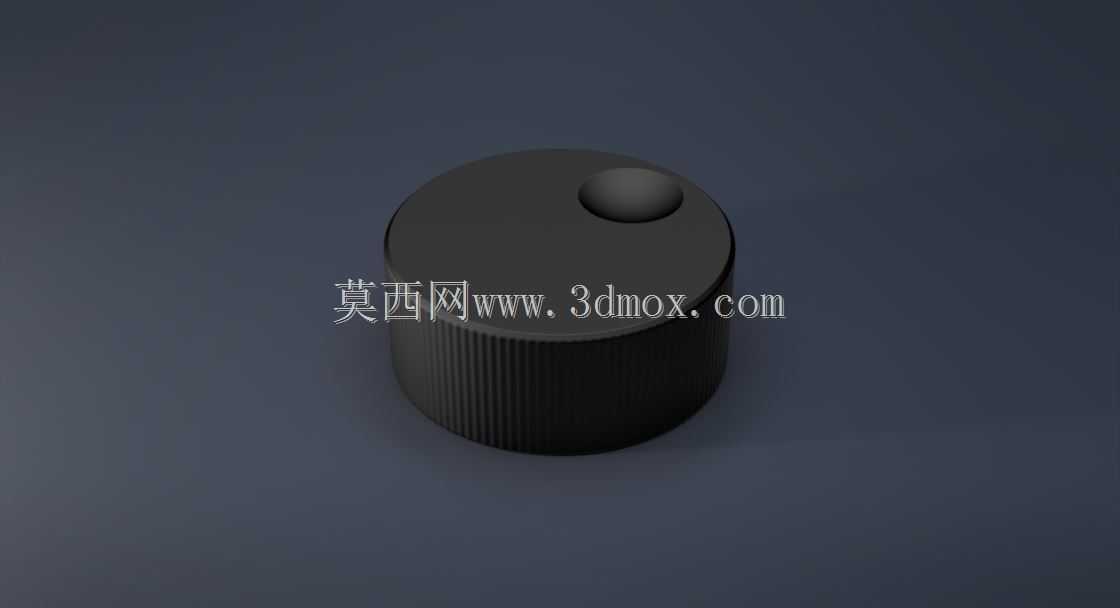

　　旋钮顶面设计有一个半球形的定位凸点，这个凸点的作用是在旋转过程中给操作人员提供明确的档位对位参考，当凸点对准面板上的刻度标识时，即可快速确认当前调节的参数档位，不需要低头凑近面板仔细核对刻度位置，在设备调试、快速参数调整的场景下能够有效提升操作效率。安装边界方面，这类旋钮一般配套标准6mm直径的D型轴或圆轴使用，旋钮内部预留的轴孔深度为10mm，侧面预留有顶丝安装位，安装时只需要将旋钮按压套入设备伸出的调节轴，拧紧侧面的顶丝即可完成固定，不需要额外的卡扣或者粘接结构，后期维护更换时只需要松开顶丝就能直接拔下旋钮，拆装效率很高。设计过程中需要重点控制旋钮的同轴度公差，保证旋钮安装后旋转时不会出现偏心晃动的情况，

　　顶面与侧面的过渡处做了0.5mm的圆角处理，避免操作人员快速旋转时被锐边划伤，铝制表面采用阳极氧化处理，既能够提升表面的耐磨性能，也可以根据设备的整体配色需求做成黑色、银色等不同的外观效果，适配不同设备的面板设计风格。在实际选型过程中，需要确认旋钮的高度不会超出设备面板的外部安装空间限制，13mm的整体高度属于薄型旋钮的范畴，适合安装在对外部突出尺寸有严格限制的便携设备、嵌入式控制终端上，不会因为旋钮突出过高导致设备运输、安装过程中出现磕碰损坏的问题。滚花的加工采用冷挤压工艺一次成型，不会破坏铝材质本身的结构强度，长期旋转使用也不会出现滚花磨损打滑的问题，顶面的定位凸点与旋钮主体为一体加工成型，不存在粘接脱落的风险，能够满足工业场景下上万次旋转操作的使用寿命要求。
