带灯方形PCB直插式轻触按键结构

　　这类带灯方形PCB按钮在工业控制盘、手持终端、仪器面板和小型通讯设备里用得很普遍，结构工程师在做面板布局时，经常需要把按键的按压行程、焊盘位置和外壳开孔一起校核。它不是单纯的外观件，而是兼顾人机操作、电路板装配和状态指示的功能元件。

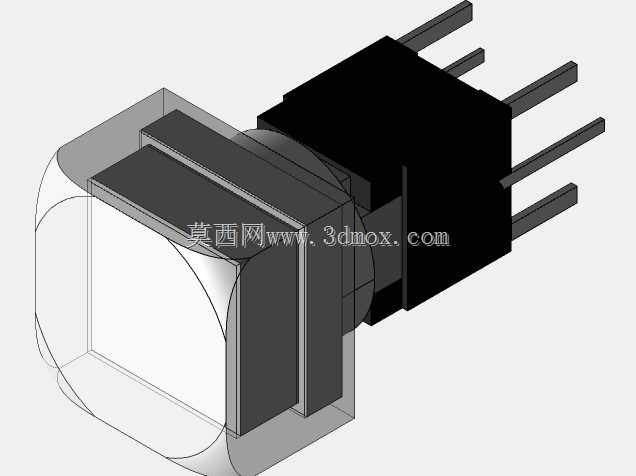

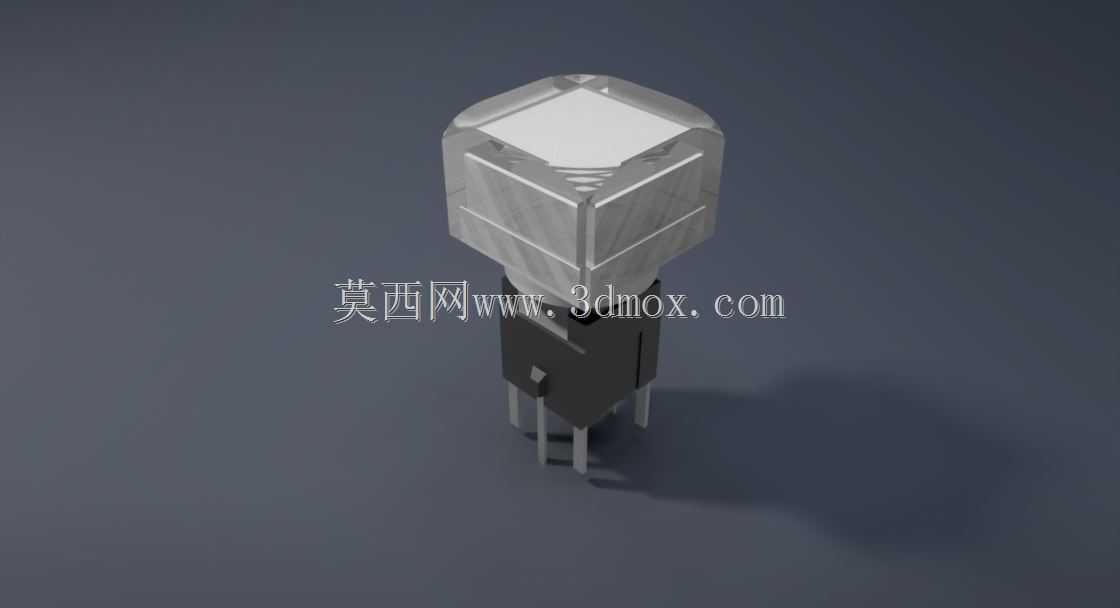

　　从实际装配看，按钮下部采用直插引脚穿过PCB的方式固定，引脚间距和伸出长度决定了波峰焊或手工焊接时的可加工性。建模时不能只画一个方块，需要把黑色基座、透明导光按帽、内部触点支撑以及四根金属插脚分别表达清楚。透明按帽承担两个作用：一是给手指提供明确的按压面，二是把内部LED光线均匀导出，使操作者在较暗环境下也能分辨开关状态。按帽顶部做方形平面，边缘带过渡圆角，既避免尖角磕碰，也便于面板上多个按键整齐排列。

　　设计这类按键时，首先要约束的是9.2mm级别的外形边界。按帽截面接近方形，高度方向从PCB板面到按键顶面需要预留足够空间，外壳面板开孔不能压到按帽侧壁，否则会出现卡键。按钮中心与面板孔中心应保持同轴，周边留均匀间隙；若面板采用丝印字符，字符区还要避开按帽运动范围。基座下方的插脚位置要与PCB孔位严格对应，孔径过小会造成插装困难，孔径过大则容易在焊接后出现歪斜。

　　按压机构内部通常依靠弹性触点实现通断，外部模型虽然看不到全部细节，但结构设计时要体现按帽上下运动的导向关系。按帽与基座之间不能有明显横向晃动，同时又要保证按压顺畅，因此导向壁的配合长度、拔模斜度和限位台阶都很关键。透明帽与黑色基座的分模线位置应避开手指频繁接触的顶面，尽量设置在侧面或下缘，这样既有利于注塑成型，也能减少外观缺陷。

　　在设备用途上，这种按键常用于菜单选择、功能确认、信号触发和状态指示组合场景。与普通无灯轻触开关相比，带灯版本把发光元件和开关动作集成在同一轴线上，面板空间紧张时优势明显。它不需要在按键旁边额外布置指示灯，能够缩小控制面板面积，也让操作人员的视线和手指动作集中在同一位置。对于多按键阵列，统一的方形外形可以形成规整的操作矩阵，相邻按键之间保留防误触间距后，仍能获得较高的布置密度。

　　三维建模过程中，外形尺寸要围绕安装边界展开。PCB上方需要区分焊接区、基座占位区和按帽活动区；PCB下方则要考虑插脚穿板后的剩余长度，避免焊点与底壳或屏蔽件干涉。若设备内部有橡胶垫、导电胶或防尘泡棉，还要在按帽周围增加压缩空间。按钮顶面相对面板的高度不宜过高，过高会增加误碰概率；过低则影响手感，尤其在戴薄手套操作时，需要更明确的按压反馈。

　　从材料和工艺角度看，透明按帽多采用可导光的塑料件，表面可以做半透明或磨砂效果，使LED光点不至于过于刺眼。黑色基座需要具备一定的绝缘能力和耐热性，以适应焊接热影响。金属插脚除了导电，还承担定位作用，因此模型中插脚的截面、长度和折弯角度都应按实物比例建立，不能简化成无根圆柱。对于整机结构评审来说，这些细节直接关系到PCB封装库、外壳开孔图和装配干涉检查的准确性。

　　在面板设计阶段，还要考虑按键与外壳的层次关系。面板外侧看到的是透明方形按帽，内侧则是按钮基座和PCB；如果前面板需要防水或防尘，可能会在按键外部增加柔性密封膜，此时按帽顶面与膜片之间要保留贴合和行程空间。若没有密封膜，按钮与开孔之间的间隙则要平衡操作灵活性与异物进入风险。

　　这类模型的价值在于把电子元器件的真实装配关系还原到机械结构中。结构工程师可以据此检查面板开孔、按键间距、PCB厚度、焊盘布局和壳体内部高度；工艺人员可以判断插装和焊接顺序；维修人员也能通过模型理解按键损坏后更换时的空间需求。把按帽、基座、引脚、导光区域和运动间隙完整表达后，整台设备的按键区域才不会在样机阶段出现卡滞、虚位、顶壳或灯光不可见等问题。
