汽车车门控制旋钮开关三维结构

　　车载车门控制旋钮开关在整车电气架构中承担车门状态切换、门锁联动以及局部功能调节的执行入口作用，常见布置于车门内饰板扶手区域、仪表台侧端或B柱控制盒内，驾驶员与乘员通过旋转端部旋钮完成档位信号触发，内部触点机构将机械转角转化为电信号传递给车身控制器，再由控制器驱动门锁电机、车窗回路或照明模块完成对应动作。这类开关长期处于人手频繁操作、车内温湿度循环波动以及灰尘侵入的使用环境，结构设计需要同时兼顾操作手感、触点寿命、装配定位与外观配合精度。

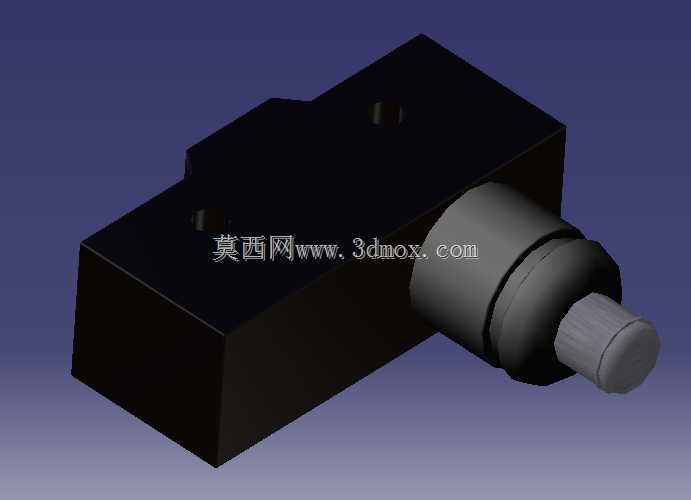

　　从三维结构呈现来看，该开关主体由黑色矩形基座与侧向伸出的圆柱形旋钮轴系组成。基座部分作为整个元件的承载骨架，内部容纳静触点片、动触点转盘、复位弹片以及接线端子，外壳采用规整长方体造型，便于在注塑内饰面板的预留方孔中嵌入固定。基座顶面预留的两个小孔为安装定位孔或螺丝过孔，装配时可与门板内侧的安装柱对齐，通过自攻螺丝或热熔柱实现限位，防止开关在反复扭转过程中出现转动松脱。基座侧壁与内饰面板贴合的面需要控制平面度，避免装配后出现缝隙不均、按压异响等问题。

　　旋钮轴系沿基座侧向水平伸出，由多级阶梯圆柱构成。靠近基座的大直径轴段为旋转支撑段，与基座轴孔形成间隙配合，承担径向承载与转动导向；中间环槽用于安装卡簧或密封圈，限制旋钮轴向窜动，同时在需要防尘防泼溅的车型上可叠加O型圈，阻断车门内侧水汽与粉尘进入触点腔；末端带滚花纹理的小圆柱段为操作帽配合位，滚花结构能够增加与外包塑料旋钮帽之间的摩擦力，防止旋钮帽在长期转动中打滑松脱。轴系内部通常与动触点转盘联动，旋钮每转过一个设定角度，动触点便与对应静触点接通或断开，阶梯轴的直径变化也为不同档位的阻尼弹片提供了安装空间。

　　设计思路上，这类开关优先保证操作扭矩的一致性与档位清晰感。旋转阻尼由弹片压入定位凹槽产生，凹槽在圆周上按档位角度均分，工程师在建模时需要准确还原凹槽深度、弹片悬臂长度与触点接触压力之间的匹配关系：阻尼过大会导致操作生涩，过小则容易出现误触与档位模糊。触点区域通常设置在基座封闭腔体内，与外部旋钮轴之间通过隔板隔离，仅保留传动联动间隙，以此降低灰尘、汗液和清洁液进入触点造成接触不良的概率。接线端子从基座尾部或底部伸出，端子间距、宽度与插针接插件标准保持一致，方便整车线束端插件直接对接，减少手工接线工序。

　　安装边界方面，矩形基座的长宽尺寸决定了内饰面板开孔大小，建模时需在基座外侧预留卡扣弹性变形空间与面板壁厚余量，卡扣凸出量一般配合常见内饰板厚度设计，保证插入后卡扣回弹锁紧。旋钮轴线到基座安装面的高度决定了旋钮帽突出内饰表面的距离，突出高度过小会影响手指抓取旋转，过大则在乘员磕碰时产生硬点伤害，因此外形曲面末端通常做圆角过渡。轴向伸出长度还要兼顾内部触点转盘的行程空间，不能为追求外观紧凑而过度压缩轴段，导致支撑跨距不足、旋转时轴系晃动。

　　在整车装配场景中，该开关需要与车门内饰板、线束插件、车门控制模块以及外部旋钮装饰帽协同设计。结构工程师在三维环境中通常会把开关模型放入门板总成数模内，检查旋转全行程中旋钮与周边扶手曲面、储物槽棱线、车窗按键之间的间隙，确认手指操作空间不被相邻零件侵占；同时核对基座背面与门板金属加强板、线束走向的距离，避免插件安装后被线束拉扯或与金属锐边干涉。针对车门件易受振动的特点，基座四角与安装孔位需要保证足够壁厚，螺丝锁付区域设置加强筋，防止长期振动后塑料柱开裂。

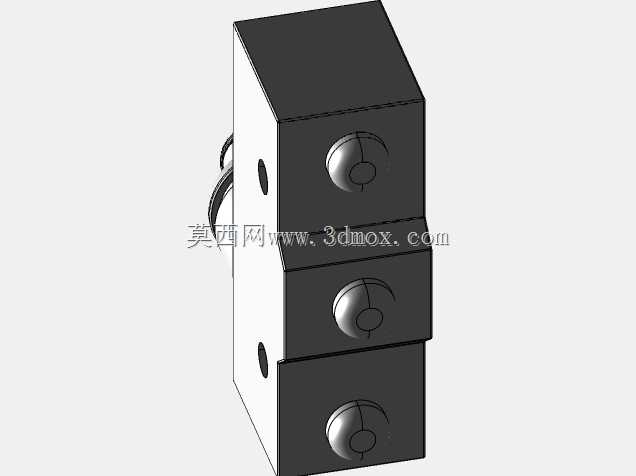

　　模型细节上，黑色基座的棱角、圆柱轴段的同轴关系、环槽位置以及末端滚花均按实际零件结构表达，能够直观反映开关从外部操作端到内部安装端的完整层次。对于结构设计人员而言，该数模可用于核对旋钮类车载开关的典型布局方式，参考其基座与轴系的比例、安装孔分布、端子引出方向以及阶梯轴配合关系；在选型阶段，则可借助外形包络判断内饰开孔尺寸、操作帽匹配规格和车门内布置空间是否满足整车需求，从而在门板设计早期规避装配干涉、操作空间不足和触点维护困难等工程问题。
