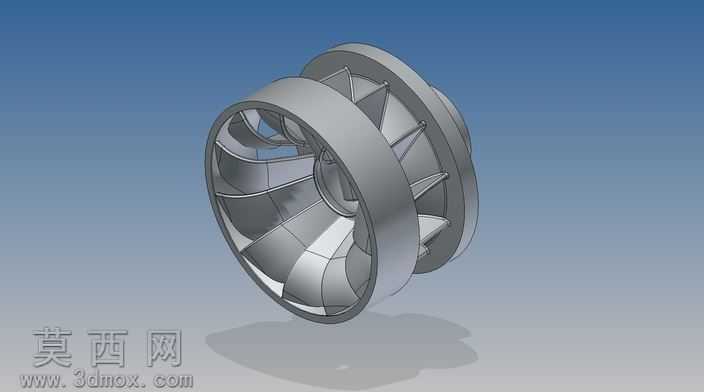

混流式水轮机涡轮核心部件三维建模

本模型为混流式水轮机核心涡轮部件的三维建模作品，参考上世纪五十年代Voith涡轮泵的原始零件结构完成复刻建模，完整还原了该款经典水力能量转换部件的结构特征。建模过程中首先梳理原始零件的测绘参数，以回转体基础特征为建模起点，先完成涡轮外侧环形轮缘的回转特征构建，精准控制轮缘的壁厚、内外径尺寸与安装配合面的公差基准，保证后续与水轮机其他装配部件的匹配度。针对涡轮内部的叶片结构，建模时先提取原始叶片的翼型截面曲线，通过多截面放样、曲面缝合的方式生成单个叶片的实体特征，再按照圆周阵列的排布规则，将叶片均匀排布在轮毂与轮缘之间，逐一调整每个叶片的安装角度与扭转弧度，还原混流式涡轮叶片的流体力学设计形态，保证水流经过时的能量转换效率符合原始设计的350千伏安发电能力参数。建模过程中对叶片与轮毂、轮缘的衔接位置做了圆角过渡处理，还原原始铸件的工艺特征，避免应力集中的结构缺陷，同时对轮毂中心的安装轴孔、键槽结构做了精细化建模，完整复刻原始零件的装配定位结构。材质渲染阶段采用哑光金属材质模拟铸钢零件的表面质感，调整环境光与漫反射参数，还原金属零件在工业场景下的视觉效果，通过阴影投射突出涡轮的立体结构与叶片的空间排布形态。整个建模过程严格遵循原始零件的尺寸比例，没有添加额外的冗余结构，既保证了模型的结构完整性，也还原了这款经典水力涡轮的原始设计特征，可作为水轮机结构学习、水力机械原理演示的参考模型使用。
