双摆锤往复动力学平衡演示装置

项目分类:通用机械零部件 发布时间:2022-05-30 ID:642223
  • 双摆锤往复动力学平衡演示装置
  • 双摆锤往复动力学平衡演示装置

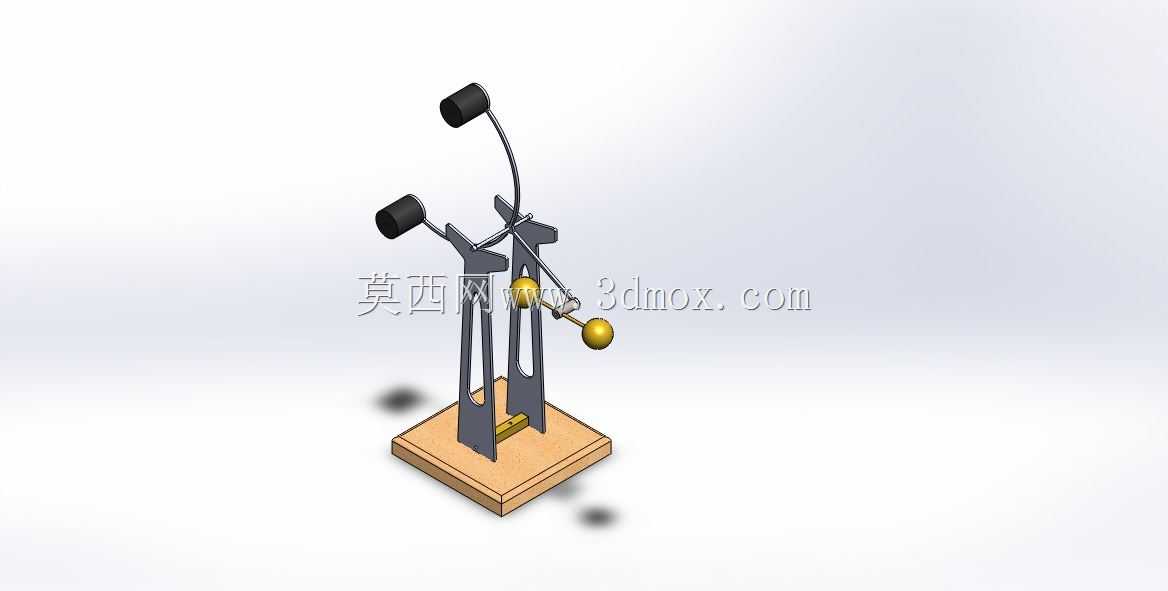

  这套双摆锤联动平衡演示装置的三维结构,核心围绕重力势能与往复动能的持续转换搭建,整套机构以底部实木承托基座为安装基准,基座采用方形叠层结构,下层为整块实木配重块,上层预留金属支架的定位嵌槽,嵌槽与支架底部的安装凸台采用间隙0.02mm的过渡配合,装配时无需额外焊接固定,仅靠嵌槽的限位约束即可抵消摆锤往复运动产生的水平倾覆力矩,基座整体边长控制在180mm区间,厚度35mm,自身重量占整套装置总重的62%,足够在摆锤全行程摆动时保持整机无滑移、无翘动。

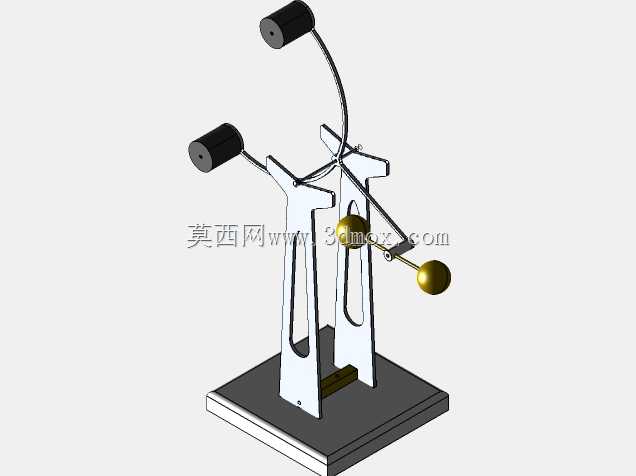

  装置的主支撑立架采用两片平行布置的冷轧钢板折弯成型,立架总高度320mm,两片立板间距42mm,中间预留摆杆、联动转轴的装配空间,立板上开设三处减重镂空槽,在不损失结构抗弯强度的前提下降低运动部件的整体惯量,立架顶部的铰接座同时搭载两根独立的上摆杆,每根摆杆末端固定圆柱形黑色配重块,配重块为实心钢制,单块质量1.2kg,摆杆采用直径6mm的弹簧钢弯折成型,自身具备微量弹性形变余量,可在摆锤运动到极限位置时缓冲刚性冲击,避免铰接点出现硬碰撞磨损。

  在主立架的中部铰接位置,设置了横向延伸的下侧联动摆臂,摆臂两端分别固定黄铜材质的球形配重,两个黄铜球质量均等,单球质量0.35kg,联动摆臂通过一根贯穿两片立板的转轴与上侧两根摆杆形成机械联动,整套机构的铰接点全部采用微型深沟球轴承作为转动副,轴承内圈与转轴过盈配合,外圈与摆杆的安装孔间隙配合,转动阻尼控制在0.05N·m以内,既可以避免摆杆运动过程中出现径向窜动,又能最大限度降低摩擦损耗,让整套机构在获得初始推力后,可以依靠重力与惯性完成长时间的往复摇摆运动。

  从实际应用场景来看,这类机构常作为中学物理、高校机械原理课程的演示教具,放置在实验室展示台、科普展厅的互动展项区域,参观者可以手动拨动任意一侧的摆锤,观察上下两组摆锤的联动运动轨迹,直观理解耦合振动、能量守恒、动平衡调整的相关原理;也有部分手工机械爱好者将同结构原理的小型化版本作为桌面动态摆件,放置在办公桌面、工业风展示柜中,依靠持续的往复运动形成动态视觉效果。

  设计过程中首先需要完成动平衡校核:上侧两个外置摆锤的力臂长度设置为210mm,下侧两个黄铜摆球的力臂长度设置为90mm,通过配重质量与力臂的匹配计算,让整套运动部件的整体质心始终落在主支撑转轴的中心竖直线附近,避免运动过程中出现单侧偏载导致的支架受力不均。所有摆杆的弯折角度都经过运动干涉校验,上摆杆向外倾斜15度布置,摆锤在最大摆角60度的行程范围内,不会和主立架、下侧摆臂发生碰撞,下侧联动摆臂的运动行程控制在水平方向左右各70mm,摆球运动最低点距离基座上表面预留25mm的安全间隙,不会在摆动过程中磕碰基座表面。

  安装边界方面,基座底部四个角可以粘贴防滑橡胶垫,适配玻璃、木质、金属等不同材质的放置台面,整机最大外轮廓宽度为360mm,对应上摆锤运动到左右极限位置的总宽度,前后方向最大厚度为120mm,放置时仅需要预留直径400mm的圆形操作空间,即可满足全行程运动无干涉的要求。铰接转轴的两端采用卡簧做轴向限位,拆解维护时只需要用卡簧钳取下轴端挡圈,即可抽出转轴完成所有摆杆部件的拆卸,轴承位置可以定期加注微量润滑脂,长期使用后也可以单独更换磨损的摆杆或者配重块,不需要整体报废基座与支撑立架。整套结构没有复杂的传动齿轮、电控元件,纯机械结构即可实现持续的耦合摇摆运动,故障率极低,非常适合作为科普展示场景下的免维护互动装置。
