百毫米方形机柜通风百叶栅结构

　　这套100×100mm方形通风格栅，主要面向电气控制柜、工业机箱、通讯设备柜体以及小型自动化设备的侧壁通风场景，用来在封闭外壳上建立稳定的空气交换通道。现场设备运行时，柜内变频器、电源模块、继电器和驱动板会持续散发热量，若外壳完全密闭，热量会在狭小空间内累积，造成元件温升偏高、绝缘老化加快；而直接开大孔又会让异物、飞溅液体或较大颗粒进入柜体。格栅的作用正是在通风与防护之间取得平衡：外侧空气可通过百叶片之间的间隙进入，内部热风也能沿通道排出，同时叶片形成折线遮挡，降低直视内部结构和杂物直入的风险。

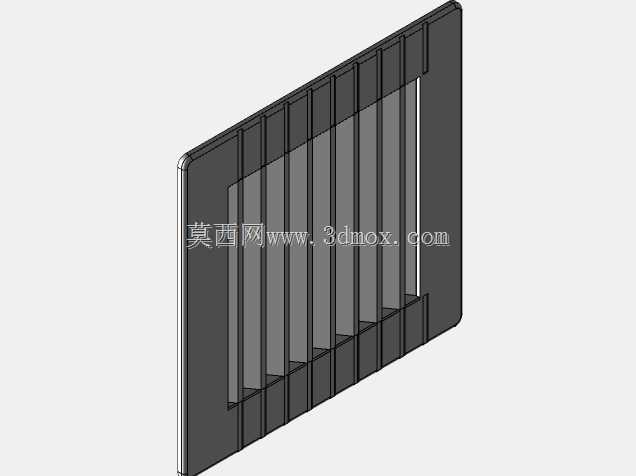

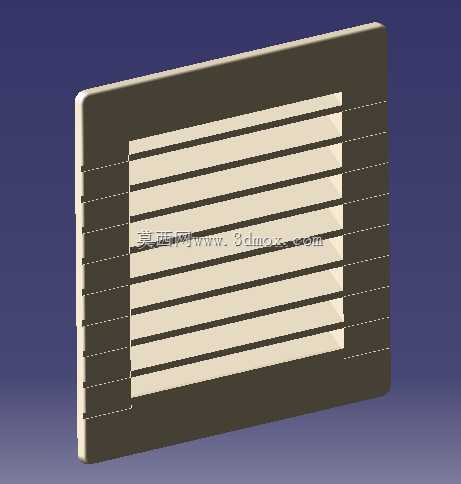

　　从结构上看，整件采用外框加中部百叶的布置方式。外框构成100mm见方的安装边界，边缘保持平直，便于贴靠机柜壁面或嵌入预留方孔；中部多道横向叶片平行排列，叶片之间保留均匀间隙，保证进排风面积。叶片并非简单开缝，而是带有倾斜导向，气流通过时会被引导成斜向路径，这种处理既维持通风截面积，又能对水滴、灰尘和触碰起到一定阻挡作用。对于需要配合轴流风扇使用的柜体，该格栅可布置在风扇对侧或同侧，形成有组织的风道；对于自然散热设备，它也可作为上下对流通道的进出风口，帮助热空气从上部逸出、冷空气从下部补入。

　　建模时需要重点控制外框轮廓、开孔尺寸和叶片间距之间的关系。外框宽度要兼顾安装固定与有效通风面积：边框过宽会压缩百叶区域，降低通流能力；边框过窄则会削弱螺钉固定或卡扣定位的可靠性。百叶片的倾角、重叠量和层间距直接影响风阻与防护效果，倾角过小接近平缝，遮挡能力弱；倾角过大则会增加气流转折，带来额外压损。实际结构设计中，通常让相邻叶片在视线方向形成适度搭接，使外部不能直线看穿柜体，同时保证每道缝隙仍有足够高度供空气通过。

　　安装边界方面，100×100mm的外形适合标准化柜体侧板开孔，设计时应明确外框实际尺寸、嵌入深度、螺钉孔位或卡扣位置。若采用螺钉固定，需在边框四角预留平整承压面，避免锁紧后边框变形；若采用卡入式安装，则要控制边框与板材厚度的匹配，保证插拔力适中且长期不松动。格栅背部还可根据需要叠加防尘棉或滤网，用于多尘环境下过滤空气，此时三维布局中应预留滤棉厚度和压装空间，不能只按单一塑料件或钣金件处理。

　　该类零件在材料与工艺上可采用塑料注塑或钣金折弯两种思路。塑料件适合批量生产，边框与叶片可通过模具一次成型，表面一致性好，安装卡扣容易集成；钣金件则适合耐高温、耐老化或需要较高机械强度的场合，叶片通过冲切、折弯形成，外框可折边加强。无论采用哪种工艺，模型都应保留真实壁厚、拔模斜度或折弯半径，避免把叶片建成无厚度薄片。对结构工程师而言，这类格栅看似简单，却直接关系到柜体散热效率、防护等级、装配干涉和后期维护，因此在整机布局阶段就应把通风口位置、气流方向、滤材更换空间和紧固件可达性一并考虑。
