230VAC自耦合固态2A继电器结构

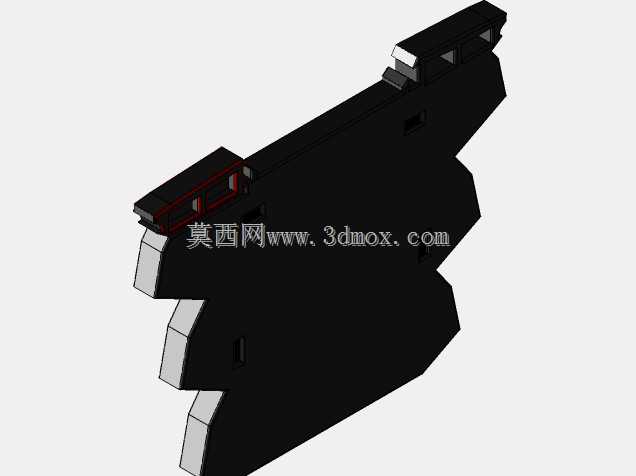

　　该三维模型呈现的是一款面向交流控制回路的自耦合固态继电器，额定工作电压覆盖230VAC场景，额定通断电流为2A，整体采用窄幅导轨式壳体布局，主要服务于工业控制柜、自动化设备配电支路、楼宇电气控制箱以及小型机电系统中的信号与小功率负载切换任务。与传统电磁继电器相比，这类固态结构没有机械触点往复动作，通断过程依靠半导体器件完成，在频繁启停、低噪声运行、抗振动安装位置中更能体现稳定性，适合控制电磁阀、指示灯、小型接触器线圈、温控回路辅助信号以及PLC输出后的功率扩展环节。

　　从外形处理上看，模型重点还原了薄片式继电器的安装轮廓。主体壳体为黑色绝缘外壳，侧面带有阶梯状避让结构，端部设置接线区域和卡扣配合特征，底部形态对应标准电气柜内的DIN导轨安装方式。窄体宽度决定了它在柜内并排布置时占用空间较小，多只继电器密集排列时，能够有效节省端子排附近的横向安装空间；壳体前后方向的深度则需要与线槽、端子、接线弯曲半径共同校核，避免柜门关闭或线束绑扎后产生干涉。端部接线位置的高度、宽度和相邻器件间距，是布线阶段必须关注的边界条件，尤其在使用冷压端子、标识号管或多股软线时，应预留手指和螺丝刀操作空间。

　　结构设计思路围绕电气隔离、散热和装配可靠性展开。固态继电器在负载导通时会产生一定压降，壳体内部需要为功率器件、导热路径和绝缘隔离留出位置；模型外部的连续壳体不仅提供防护，也形成了相对规整的散热表面。自耦合设计意味着器件在交流回路中可通过自身电路完成驱动与负载侧的配合，减少外围辅助元件数量，对于柜内空间紧张、接线节点要求简化的设备较为有利。壳体上的卡扣、端部挡块和侧面定位特征，使器件能够快速卡入导轨，并在振动环境下保持位置稳定；拆卸时则可通过卡扣释放，维护更换不需要大面积拆除周边元件。

　　在实际选型应用中，2A电流等级更适合小功率交流负载，不应直接用于电机主回路、加热管大功率回路或容性冲击较大的负载。设计人员布置该类器件时，需要把负载启动浪涌、环境温度、相邻器件发热和柜内通风条件一并考虑。若多只继电器并排安装在封闭电控柜内，应降额使用并关注壳体周围空气流动；若控制感性负载，还应在外部配置适当的吸收或保护元件，以降低关断瞬间尖峰对半导体器件的影响。三维模型对壳体外形、端部接口、导轨安装区域和相邻安装间隙的表达，可用于控制柜布局干涉检查、接线工艺评估、面板开孔参考以及自动化设备电气仓的空间校核。

　　从建模细节看，模型将继电器上部的接线端、壳体分段线、侧面凹凸造型和底部安装轮廓均进行了实体化处理，能够在装配环境中直观反映器件占位。工程人员可将其放入电气柜总装中，与断路器、端子台、线槽、开关电源和PLC模块进行空间比对，检查导轨长度、器件间距、线束走向以及柜门闭合距离。对于需要制作设备说明书、装配指导或车间布线工艺文件的场景，该模型也能提供清晰的外形参考。其价值不在于展示内部半导体晶圆级结构，而在于准确表达外购电气元件在整机系统中的安装边界和接口关系，从而在设计阶段提前发现密集排布、接线工具不可达、维护空间不足等常见问题。
