带刹车万向旋转脚轮D100结构设计

　　这款D100规格带制动万向脚轮，是工业现场移动承载单元里十分常见的支撑行走部件，整体采用回转支架搭配单轮体的经典布局，轮径标称100mm，适配绝大多数中小型可移动设备的底部安装需求。从实际落地场景来看，这类脚轮广泛用在车间周转工装车、轻型自动化设备机架、商用展示柜、医疗辅助推车、仓储拣货台车以及实验室移动台架上，既需要承担设备整机的静态压重，也要在频繁推移、转向、驻停的循环工况下保持转动顺滑，制动可靠。

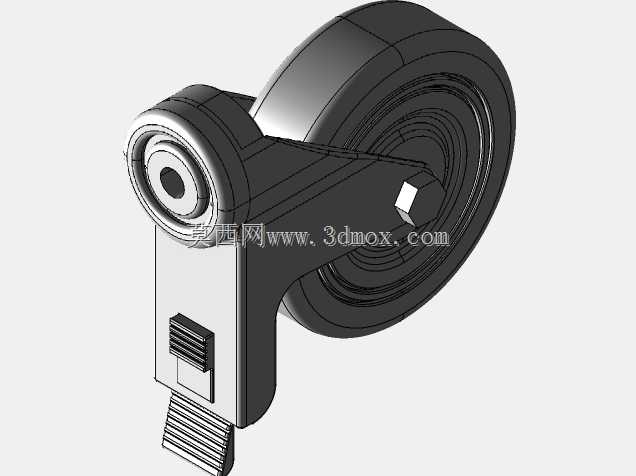

　　结构上最核心的部分分为回转支承段、承载支架段、滚轮总成段和脚踏制动段四个模块。顶部的回转座采用圆盘式安装面，中心预留沉孔用于穿装固定螺栓，安装面和设备底部的安装板贴合后，可通过螺栓锁紧，支架整体可绕竖直轴线360度自由回转，推移设备时不需要刻意对准行进方向，轮体可随外力自动调整朝向，这也是万向脚轮和定向脚轮最核心的差异。支架部分采用一体冲压成型的钣金折弯结构，两侧支腿向下延伸包裹住轮体两侧，轮轴横穿两支腿的同轴孔位，把滚轮铰接在支架开口内，这种开放式的支腿布局既方便后期轮体磨损后单独拆换，也能避免支架侧壁和轮面发生运动干涉，钣金件的折弯圆角都做了应力释放处理，在承受冲击载荷时不会在折弯根部出现应力集中开裂的问题。

　　滚轮部分采用外圈软质包覆、内圈硬质轮毂的复合结构，外圈通常选用聚氨酯或者橡胶材质，接触地面时可以小幅形变，既能降低推移过程中的震动传导，也不会刮伤环氧地坪、实木地板或者瓷砖地面，内圈轮毂内嵌轴承，轮轴穿过轴承内圈，滚动摩擦阻力很小，空载和带载状态下推动都比较省力。轮面宽度经过匹配设计，在额定承载下单位面积压强控制在地面材料可承受的范围内，长期推行也不会在地面留下压痕。

　　脚踏刹车机构集成在支架侧上方，踩下制动踏板后，联动的锁止结构会同时约束两个自由度：一方面卡入滚轮轮毂的齿槽或者抱紧轮面，阻止滚轮绕轮轴转动，另一方面锁止结构会卡入顶部回转座的限位齿盘，让整个支架无法绕竖直轴线转向，双重锁止后设备既不能前后移动，也不会出现原地滑移转向的情况，驻停稳定性远高于仅锁滚轮的单制动脚轮。踏板表面做了防滑齿纹，操作人员穿着劳保鞋踩踏时不会打滑，踏板的力臂长度经过优化，不需要用很大的脚力就能触发锁止，解锁时用脚向上挑动踏板尾部即可快速释放制动，不需要弯腰手动操作，在车间高频移动设备的场景下使用十分顺手。

　　从安装边界来看，顶部安装盘的螺栓孔位遵循通用脚轮安装孔距标准，整机底部预留对应安装孔后，直接穿入螺栓锁紧即可完成装配，支架回转半径和轮体的摆动空间在设计时已经做了干涉校核，设备底板下缘只要预留出足够的下沉空间，轮体在全角度转向、刹车踏板全程摆动的过程中都不会和设备底架发生磕碰。建模过程中所有配合面都保留了合理的工程间隙，轮轴和轴承内圈、支架销孔和回转主轴的配合公差都按照实际装配要求设定，钣金支架的壁厚、踏板的折弯角度、轮体的包胶厚度都还原了实物的工艺特征，既可以直接用于设备选型时的空间校核，也能作为脚轮类产品二次结构优化的参考基础，在做移动设备整机布局时，把该模型导入装配体后，可以直接验证脚轮安装后设备的离地高度、推移时的转弯半径、刹车踏板踩踏时是否和周边管线或机架部件发生干涉，提前在设计阶段排除装配冲突，减少后期样机整改的工作量。
