台式机ATX开关电源外壳结构设计

　　这套三维结构完整还原了台式计算机主机内置ATX开关电源的整机装配形态，建模过程中优先核对了机箱电源位的通用安装边界，常规台式机箱预留的电源安装腔深度、宽度与高度公差都在结构校核阶段逐一匹配，外壳四角的固定孔位完全对应标准机箱的螺丝锁付位置，电源装入机箱后不会与硬盘托架、主板供电走线区域发生干涉。从实际装机场景来看，这类电源是台式主机的电能转换核心，负责把市电交流输入转换为主板、显卡、存储设备、散热风扇所需的多路直流低压输出，广泛用在台式办公主机、游戏工作站、小型工控机柜、桌面测试设备当中，结构设计的合理性直接影响整机运行的稳定性与后期维护效率。

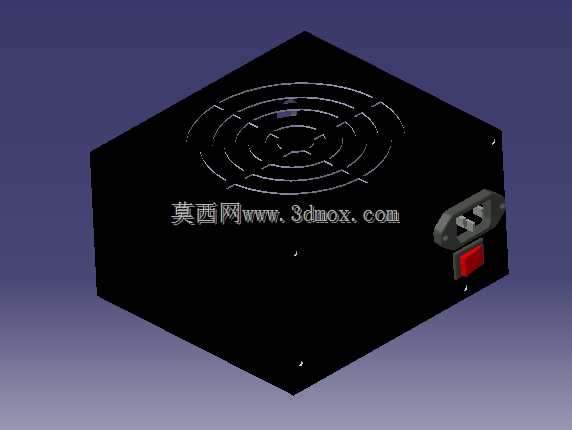

　　建模时首先搭建的是金属屏蔽外壳主体，外壳采用折弯钣金成型的封闭盒体结构，黑色涂装的金属壳体一方面承担内部PCB板、变压器、滤波电容、散热片的承载防护作用，另一方面可以屏蔽开关电路工作时产生的电磁干扰，避免电源自身的高频信号干扰主板音频、无线网卡的正常工作，同时也能阻挡机箱内部其他部件的电磁杂波侵入电源转换回路。壳体顶面预留的圆形通风区域对应内置散热风扇的安装位，通风面上冲压出多圈同心圆排布的通风栅格，栅格的开孔尺寸经过权衡，既要保证风路通畅，让风扇吸入的外部冷空气可以直接吹过内部高温的功率管、变压器与整流二极管，带走满载工作时产生的热量，又要避免开孔过大落入异物、或者用户接线时误触内部带电部件。

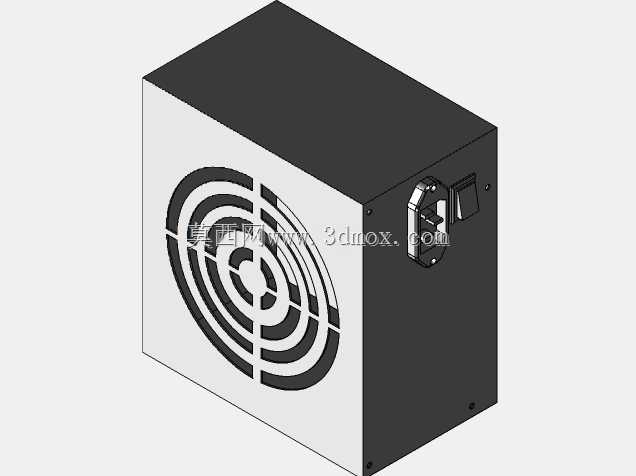

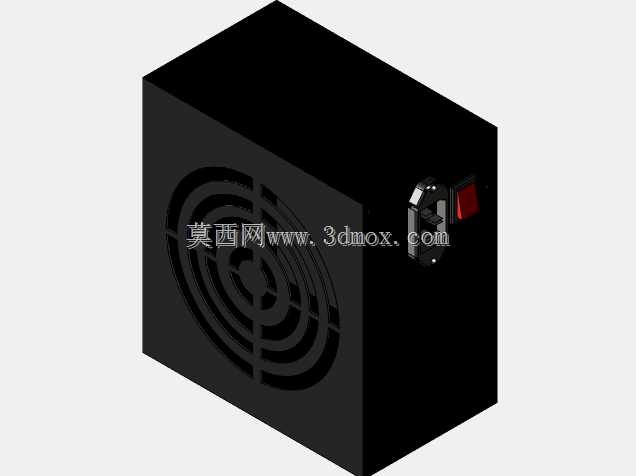

　　壳体朝向机箱外侧的端面做了功能分区布局，最上方是国标三芯交流电输入插座，插座直接固定在钣金端面上，后方连接内部EMI滤波电路，插座旁集成了红色的船型电源开关，开关拨柄伸出壳体表面，用户不需要拔下电源线就可以完全切断电源的市电输入，在长期停机、拆机维护时可以彻底断开强电输入，避免待机功耗与意外通电风险。端面的开孔位置、开关与插座的突出高度都做了干涉检查，电源推入机箱电源位后，插座与开关刚好露出机箱后置挡板的开口区域，用户插拔电源线、拨动开关都不需要额外拆开机箱侧盖。

　　结构设计阶段还同步考虑了内部部件的装配顺序：下壳体先固定交流输入插座、主开关与绝缘衬板，之后装入焊接完成的电源PCB组件，PCB上的大功率器件贴合铝制散热片，散热片的风道方向与顶部风扇的轴向完全对齐，风扇通过四角的减震胶钉固定在壳体顶面的安装位，风扇供电线插接在PCB对应的插针座上，最后扣合上盖，沿壳体侧边的翻边孔锁付自攻螺丝完成整机装配。壳体的所有折弯棱边都做了圆角过渡处理，避免钣金锐边在装配时割伤线材、划伤操作人员，壳体侧壁还预留了多处压铆螺母位，用来固定内部的接地导线，保证金属外壳可靠接保护地，出现漏电故障时可以触发前端空气开关跳闸，保障使用安全。

　　外形尺寸完全遵循标准ATX电源的通用规范，横截面尺寸适配绝大多数台式机箱的电源安装位，壳体长度覆盖常规非模组电源的走线与元件布置需求，安装孔位的孔距与行业通用规格保持一致，结构工程师在做整机机箱布局、电源替换选型时，可以直接调用该模型核对空间间隙，提前规划主板供电线、硬盘电源线的走线路径，避免出现电源长度过长顶到前置硬盘仓、或者开关位置与机箱挡板开口错位的装配问题。模型同时还原了电源外部的所有可见结构细节，没有省略接口、开关、通风栅格的特征，在做整机数字样机装配、产品展示动画、装机模拟演示时都可以直接使用，能够直观呈现电源在机箱内的安装状态与风路走向，帮助设计人员在项目初期就排查出空间干涉、维护可达性差这类隐性问题，减少后续实物试装时的修改次数。
