泰科24V直流6A小型电磁继电器

　　这款直插式小型电磁继电器是工业电控回路里最常见的通断执行元件，额定负载6A、线圈驱动电压24VDC，在自动化产线控制柜、通讯基站供电单元、中小型机床操作面板、楼宇安防配电模块里都有大量应用。做整机三维布局的时候，这类元件往往是PCB板上高度占用比较突出的部件，很多新手布线时只留了引脚焊盘位置，忽略了本体外壳的长宽高和顶部操作空间，最后装配时出现外壳和上方线槽干涉、或者手动测试按钮按不到的问题，这个数模把所有外部轮廓、引脚伸出长度、顶部两个结构孔位都做了1:1还原，直接导入装配体就能完成干涉校验，不用后期再对着实物卡尺反复补测尺寸。

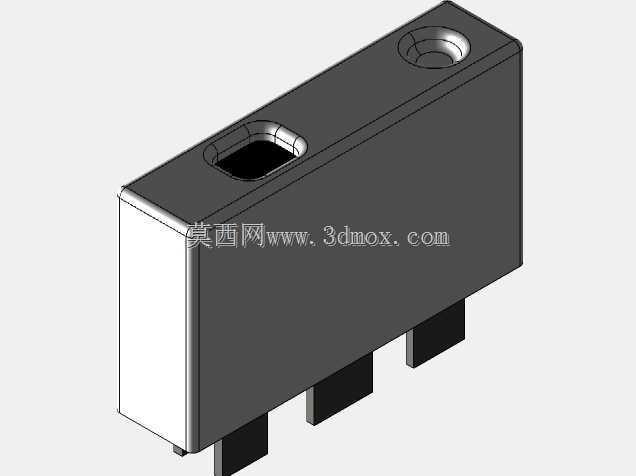

　　从结构设计逻辑来看，这款继电器采用黑色阻燃工程塑料外壳封装内部电磁机构，侧面露出白色的线圈侧标识端面，底部伸出四组直插引脚：其中两个较宽的引脚对应主触点负载回路，剩下两个引脚连接24V直流线圈，引脚排布间距完全符合标准PCB直插封装规范，画电路板封装时可以直接参考模型引脚的中心距、引脚截面尺寸来做焊盘开孔，避免出现引脚插不进板、或者焊盘间距偏差导致元件歪斜的问题。外壳顶部做了两个沉孔结构，一个是圆形的状态观察/手动测试孔，另一个是长腰型的动作指示窗口，现场调试的时候不用拆外壳，就能通过窗口看到内部触点的吸合状态，紧急调试时也可以用细工具从测试孔顶动内部衔铁，强制触点闭合，快速排查是线圈驱动信号故障还是后级负载回路故障，这个细节在产线急停回路、安全门联锁回路的调试里非常实用，不用外接信号就能快速分段排查故障点。

　　实际选型应用里，6A的触点容量可以直接驱动普通电磁阀线圈、小型交流接触器、指示灯组、低压风机这类常规负载，不用额外加中间转接继电器；24VDC的线圈电压和绝大多数PLC数字量输出模块的驱动电压匹配，PLC输出点可以直接接继电器线圈，不需要额外的电压转换模块。布局的时候要注意几个安装边界：首先本体底部到引脚末端的总长度要预留出PCB板厚度加上波峰焊的引脚余量，板下不要贴装过高的贴片元件，避免引脚焊锡和下方元件短路；其次继电器本体的长宽方向要和周边的电解电容、接线端子留出至少2mm的散热间隙，继电器长时间满负载吸合时线圈会产生一定温升，密集贴装会导致热量堆积，加快线圈绝缘层老化；顶部的沉孔位置要对应控制柜面板的预留操作间隙，不要把线槽、扎线梁压在继电器正上方，否则后期维护时没法操作手动测试按钮，也看不到触点状态指示。

　　建模的时候外壳的拔模斜度、边角圆角都和实物保持一致，导入热仿真软件时可以准确计算元件的散热表面积，不用再简化轮廓导致仿真温升结果偏差；引脚的折弯角度、伸出长度也完全还原，做PCB虚拟装配时可以模拟引脚插入焊盘的全过程，提前发现板上开孔位置和元件本体偏移的问题。很多做非标设备的工程师在出BOM和装配图时，经常只在原理图里放继电器的电气符号，结构装配里漏掉这个元件，最后组装时才发现板上元件和机箱外壳撞件，用这个完整三维模型直接放进整机装配，就能在设计阶段把所有空间干涉问题全部排查掉，大幅减少后期打样返工的概率。另外这款继电器的外壳卡扣结构也在模型里做了体现，需要拆解维修更换内部触点的时候，可以顺着卡扣位置撬开外壳，不会硬撬导致塑料外壳碎裂，适配批量设备的后期维护更换需求。
