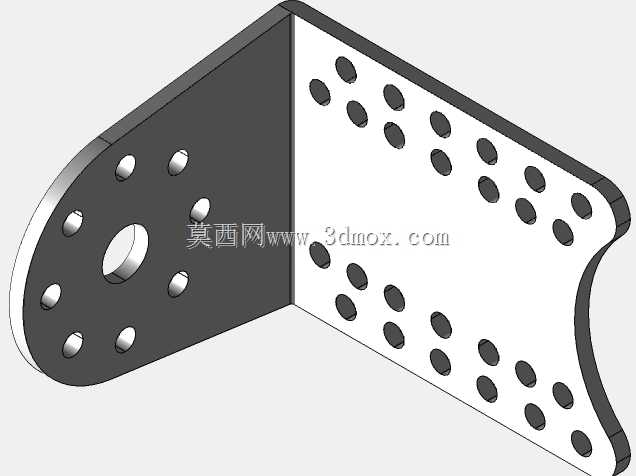

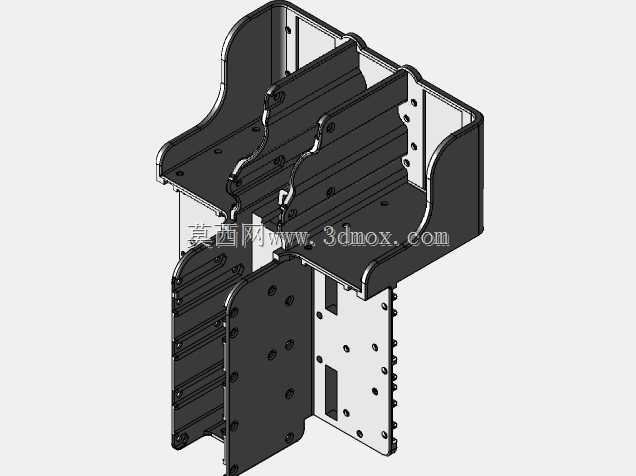

双足人形机器人腿部多孔转接支架

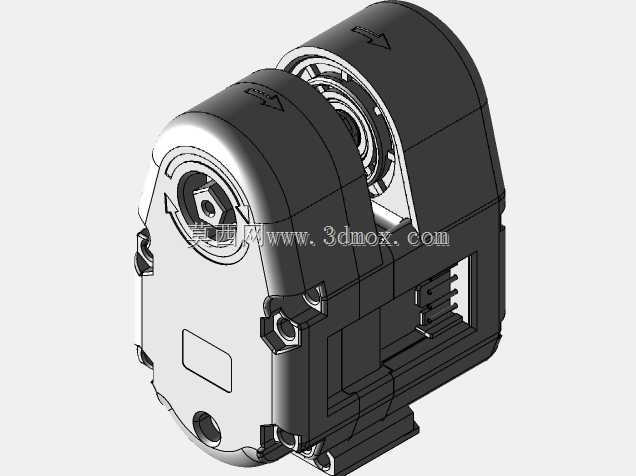

　　在小型双足人形机器人的关节装配环节，腿部转接支架是连接舵机输出端与肢体框架的核心受力构件，这类L型弯折结构件直接决定关节传动的同轴精度、整机负重上限以及步态运行的稳定性。本次梳理的这款支架结构，面向小型教育类人形机器人的下肢装配场景，适配常规总线舵机的安装孔位，可同时承担舵机固定、肢体框架连接、走线避让三重作用，是机器人腿部模组里兼顾刚性与轻量化的典型钣金式结构件。

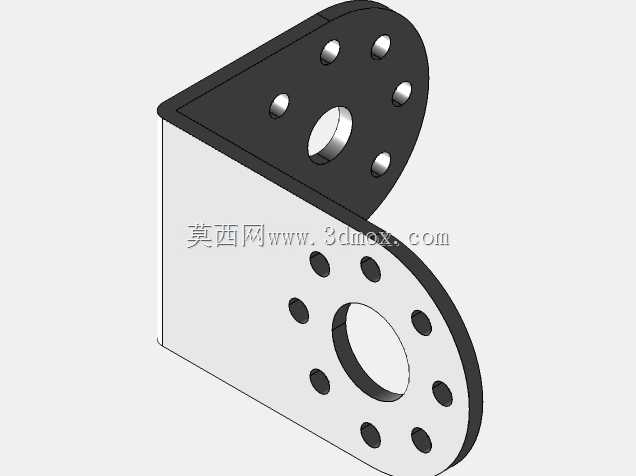

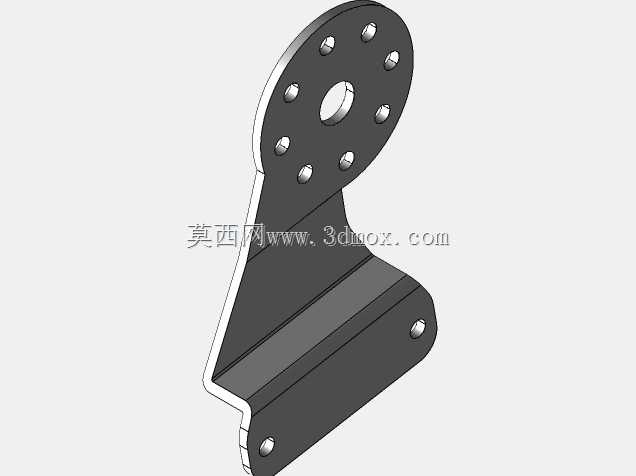

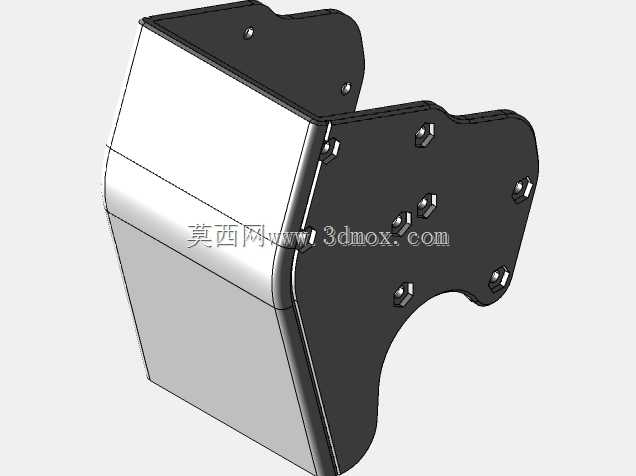

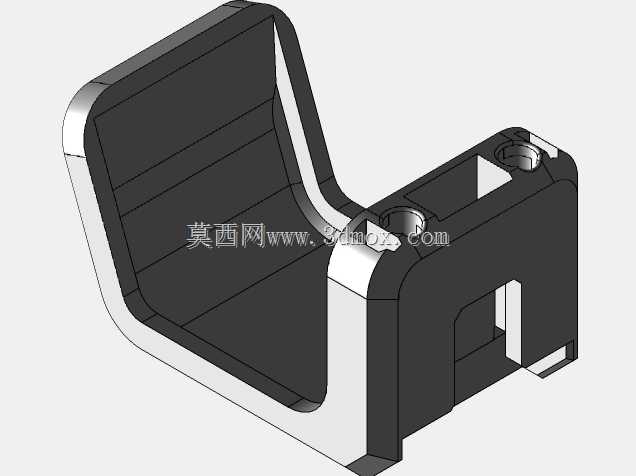

　　从实际装配边界来看，该支架采用90度直角弯折构型，两个互相垂直的安装面分别对应两组正交布置的舵机安装位，无需额外加装角度转接块即可实现两个关节轴线的垂直正交，大幅缩减腿部关节处的堆叠厚度。其中一侧安装面预留大尺寸中心通孔，该孔位对应舵机的输出轴穿过空间，孔周环形分布多组沉头安装孔，沉头深度完全覆盖标准盘头螺丝的头部高度，螺丝锁紧后表面无凸起，不会和相邻转动的肢体件发生运动干涉。中心孔周边的小孔按圆周均布，既可以匹配舵机端面的标准固定孔距，也可根据装配需求选择不同孔位调整舵机的初始相位，给舵机零位校准留出足够的调整余量。

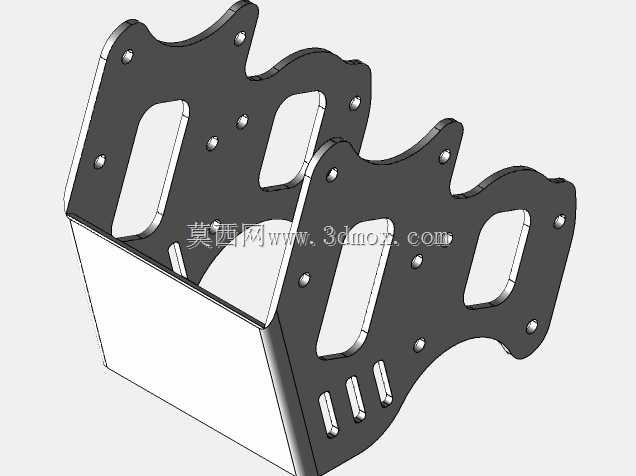

　　另一侧的长条形安装面采用矩阵式多孔布局，所有通孔按规整行列排布，这种开孔设计首先是为了降低支架整体自重，小型人形机器人对腿部末端重量极其敏感，每减少一克冗余重量，都能降低舵机的持续负载，提升步态行走的续航时间；密集的孔阵同时也拓展了安装兼容性，不同规格的舵机支架、传感器固定座、线束卡扣都可以任选孔位锁附，不需要在支架上二次钻孔加工，适配研发阶段频繁改件、调整组件位置的调试需求。长安装面的末端做了圆弧收边处理，没有尖锐直角，一方面避免腿部摆动过程中棱角剐蹭外壳或者线束，另一方面圆弧过渡可以消除直角处的应力集中，在机器人摔倒、腿部受到侧向冲击时，不会从弯折边角处出现断裂。

　　设计思路上，这类支架优先平衡刚性与重量的矛盾：如果采用实心板材加工，虽然整体强度足够，但重量过大，会大幅提升舵机的扭矩负载，甚至出现舵机过载丢步的问题；如果开孔过多、板材厚度选得过薄，支架在舵机输出大扭矩时会出现板面翘曲，导致关节轴线偏移，行走过程中出现晃动、定位不准的问题。这款结构的孔位间距经过合理排布，孔与孔之间保留足够的连接筋宽度，既通过大面积开孔削减了冗余重量，又让整个支架的筋格形成类似桁架的受力结构，在两个垂直安装面的受力传递路径上，材料连续无截断，舵机输出的扭矩可以顺畅传递到相邻肢体框架，不会出现局部应力集中。弯折处采用整面直角折弯工艺，没有拼接焊缝，一体成型的折弯角本身就具备极高的抗扭刚性，完全可以承受小型人形机器人快速行走、单腿支撑时带来的交变冲击载荷。

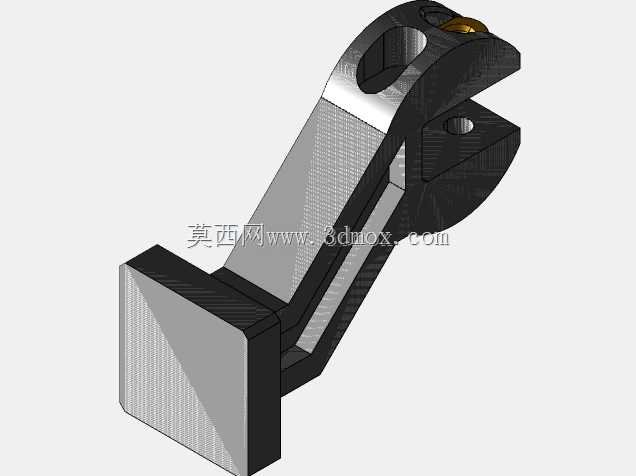

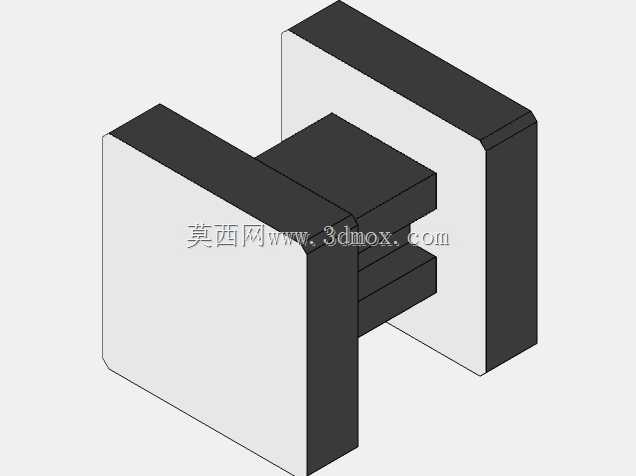

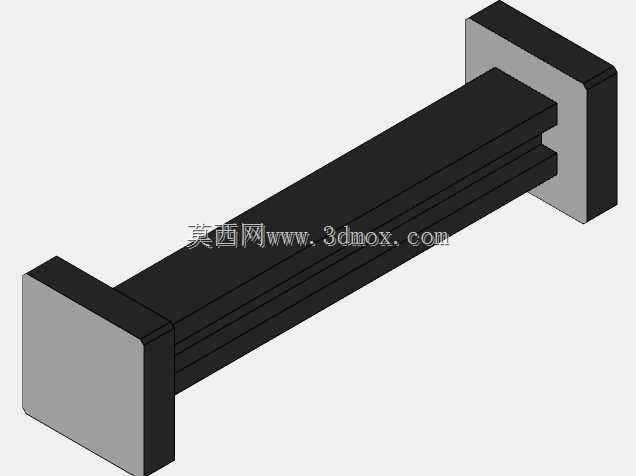

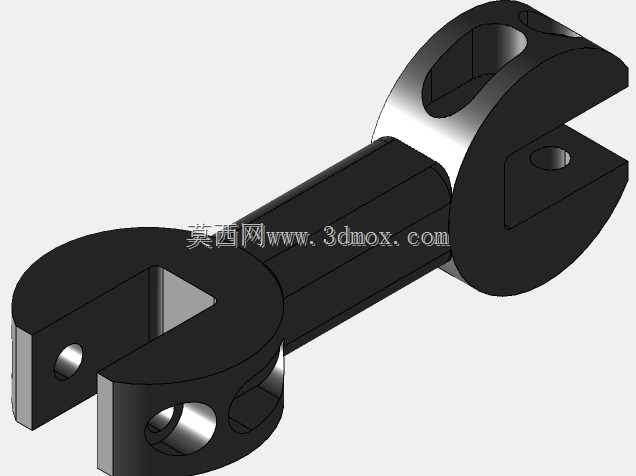

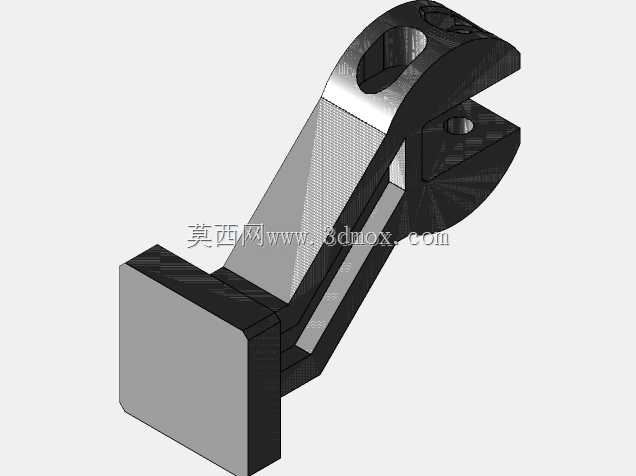

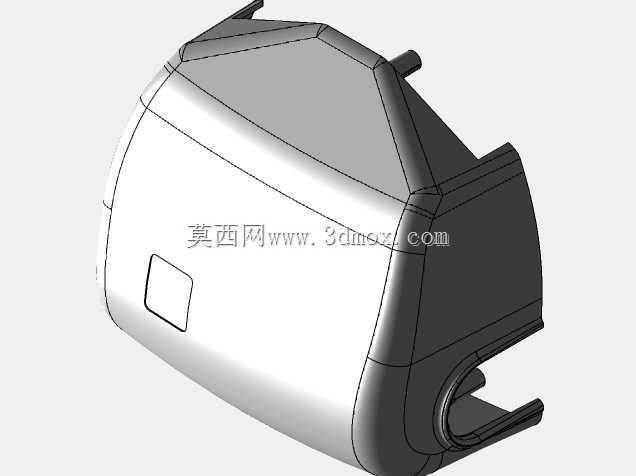

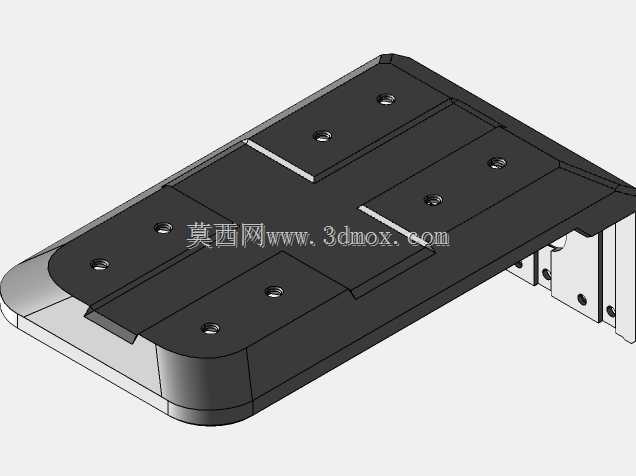

　　从实际应用场景出发，这类支架除了用于双足机器人的髋部、踝部正交关节连接，也可作为多自由度机械手的关节转接件，在桌面级小型机械臂、教育机器人竞赛平台、舵机创意拼装项目中都能通用。装配时需要重点确认两个安装面的垂直度公差，如果折弯角度出现偏差，两个正交舵机的轴线就无法保持90度，会导致腿部运动平面偏移，行走时出现内外八字的步态偏差。支架板面的所有孔位都做了去毛刺处理，穿线时不会刮破舵机线束的外皮，矩阵孔位也可以直接用扎带固定关节处的走线，让腿部线束顺着支架板面排布，避免肢体摆动过程中线束被拉扯、被转动件卷入。

　　在做整机布局校核时，需要把支架的折弯圆角纳入运动干涉检查，折弯处的内R角要和相邻舵机的外壳边角留出至少1毫米以上的安全间隙，避免关节转动到极限角度时出现硬碰撞。支架的厚度选型要匹配所用舵机的扭矩规格，大扭矩金属齿舵机适配稍厚的板材，小扭矩微型舵机则可以选用更薄的板材进一步减重，多孔的设计也让支架在需要额外加装补强片时，可以直接通过现有孔位锁附补强板，不需要额外加工，给后续的性能迭代留出了充足的改造空间。
