JetsonNano嵌入式开发板防护机柜外壳

　　这套壳体结构面向边缘计算嵌入式开发场景打造，核心作用是为JetsonNano核心计算板提供完整的物理防护、规整安装与接口适配方案，常见部署在小型智能巡检终端、桌面AI推理工作站、移动机器人机载计算单元、工业视觉检测工位这类空间紧凑、布线零散的使用环境中。

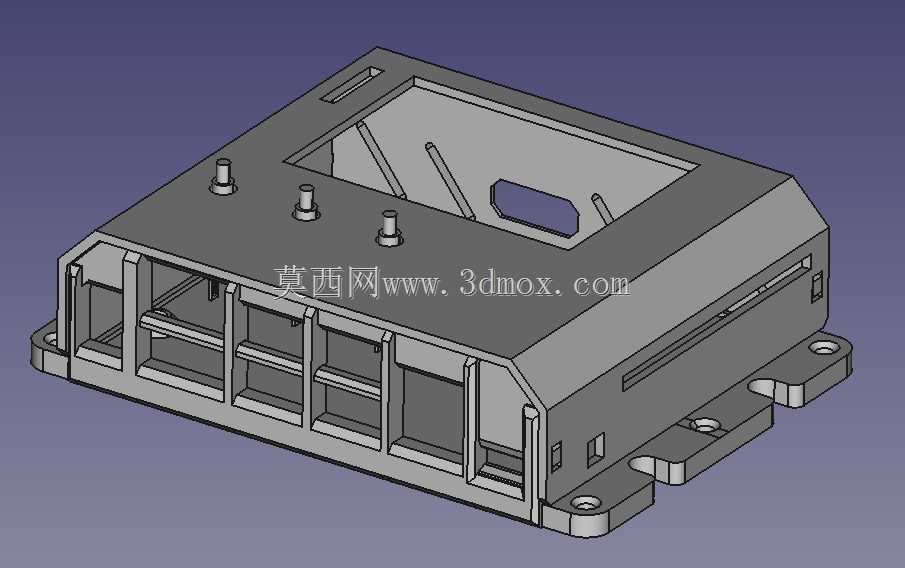

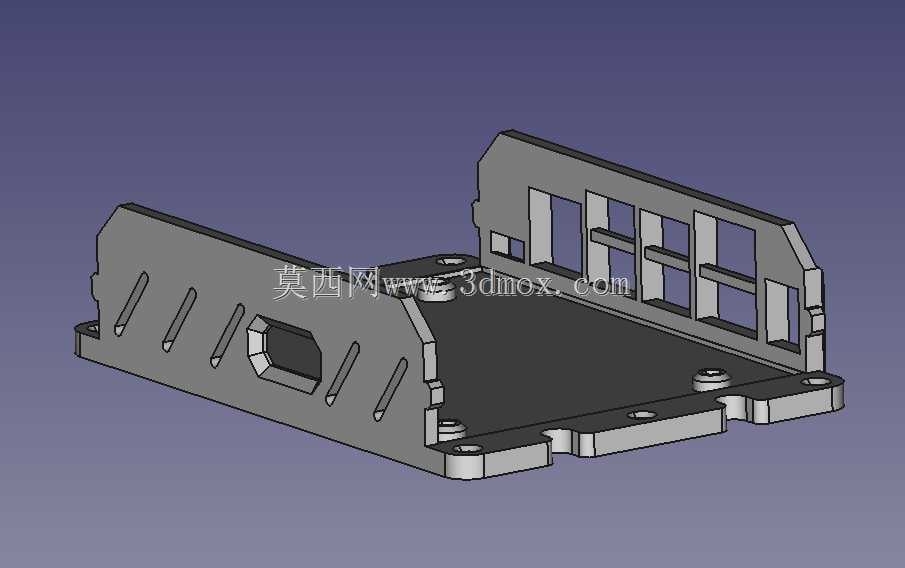

　　从实际装机逻辑来看，壳体整体采用一体式基座搭配上盖的分层布局，底部基座预留了多组带沉孔的外延安装耳，安装耳上的通孔适配常规M3规格紧固螺丝，既可以直接将整套计算单元锁附在设备铝型材框架、设备内壁钣金面板上，也能搭配减震脚垫放置在桌面实验台，安装耳的外延跨度经过核算，锁附时螺丝不会和内部PCB板元器件发生干涉，底部预留的架空间隙也能让开发板背面的发热元件获得自然对流的散热通道。

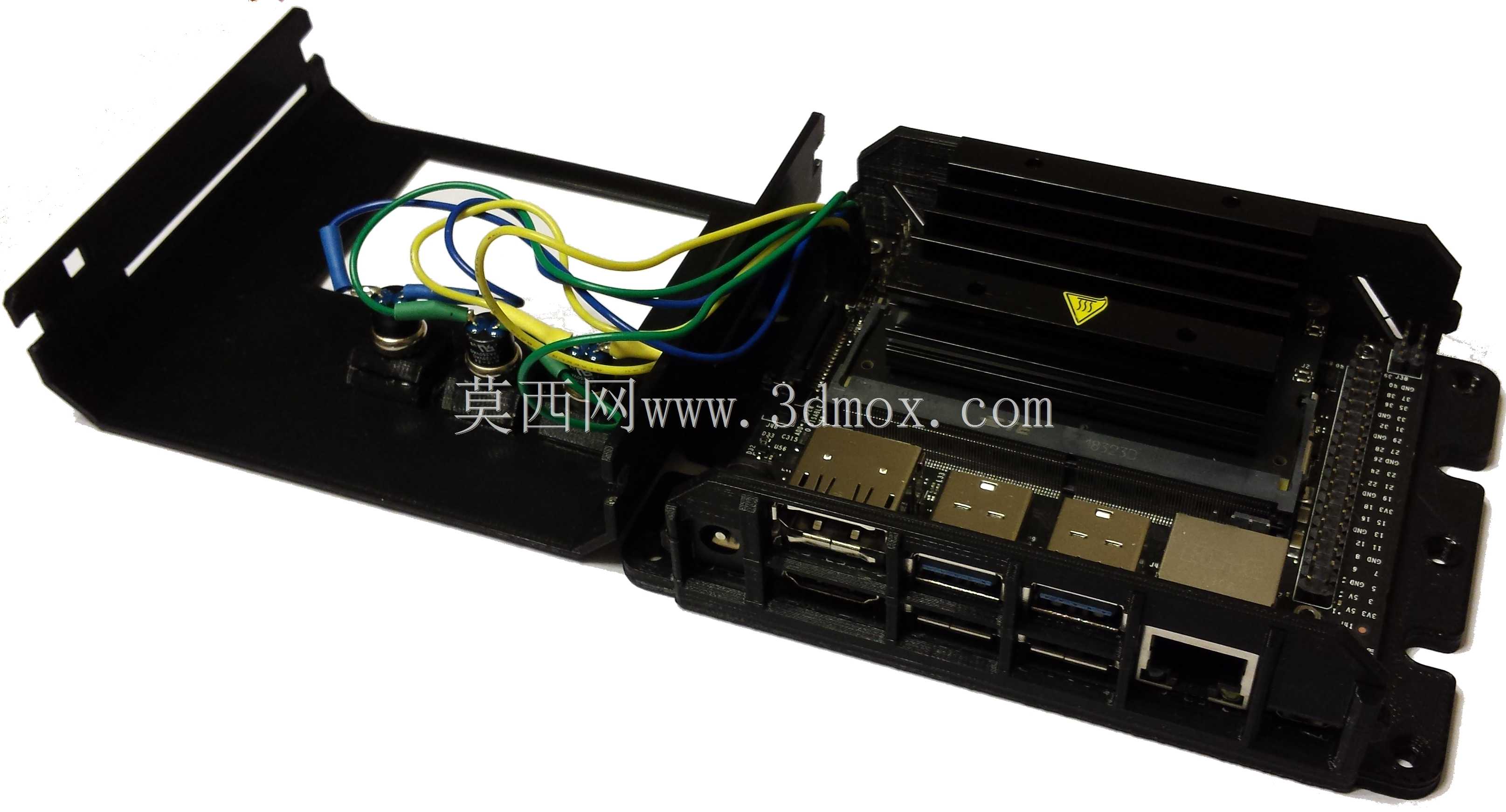

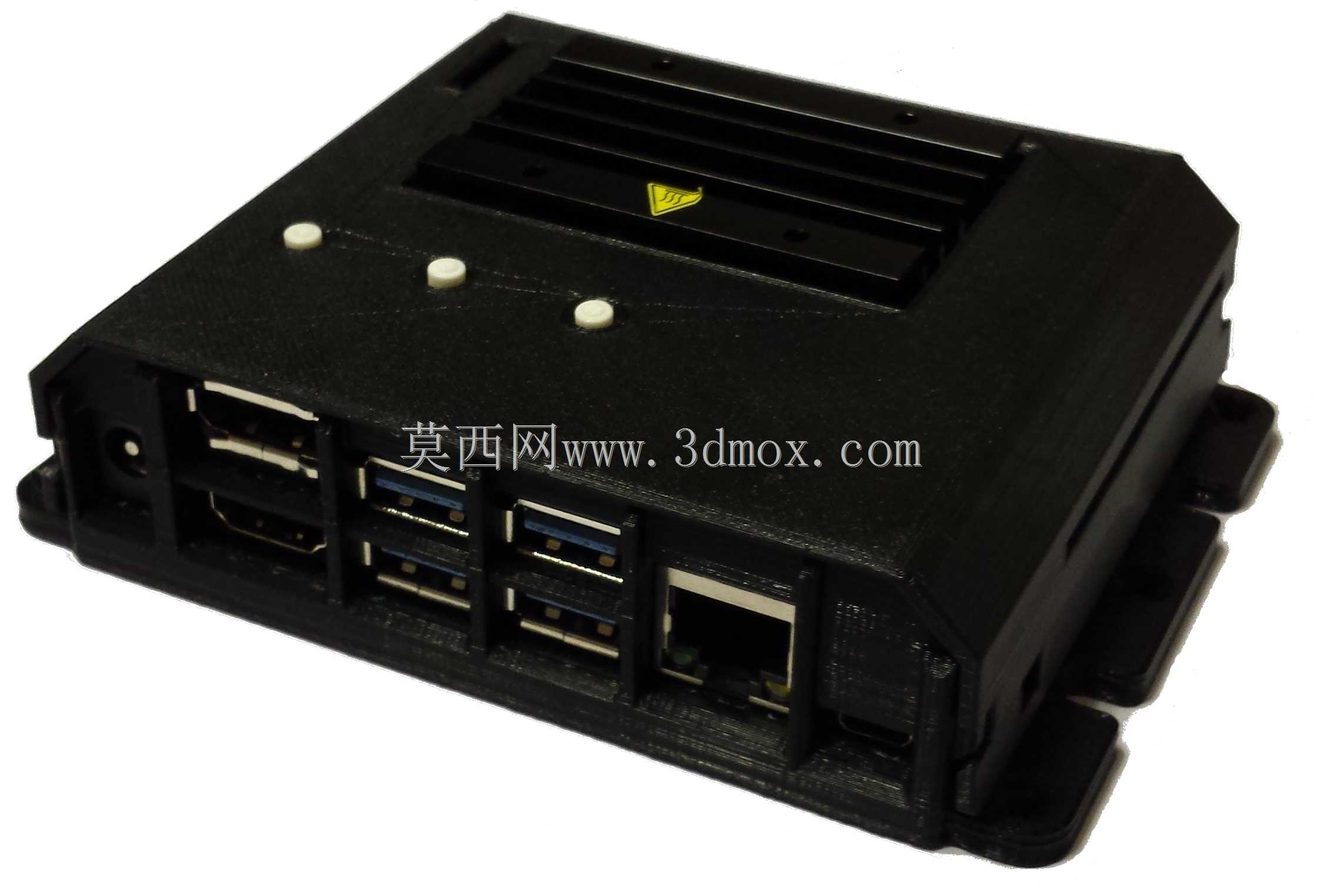

　　壳体前侧按照开发板原生接口排布做了精准的开口避让，连续的格栅式开槽依次对应USB接口、以太网口、HDMI视频接口以及电源输入端口，每个开口的边缘都做了小幅导向倒角，插拔线材时不会因为对位偏差刮伤接口塑胶外壳，开口之间保留的加强筋既分隔了不同接口的操作空间，避免多根线材插头互相挤占位置，也能维持前侧壁的结构刚性，长期插拔线材不会出现侧壁形变开裂的问题。壳体顶部开设了大尺寸镂空窗口，窗口位置正对开发板的核心载板区域，既可以直接露出核心模组搭配外置散热风扇、散热鳍片使用，也方便使用者在不拆解整个壳体的情况下，快速插拔CSI摄像头排线、GPIO扩展引脚，窗口内侧还布置了多道斜向加强筋，在大面积挖空减重的前提下，避免上盖受挤压出现凹陷变形。

　　壳体顶面预留的三根定位螺柱，位置完全匹配官方散热风扇的安装孔位，不需要额外打孔改造就能直接固定主动散热组件，螺柱高度经过校准，锁附风扇后风扇叶片和核心芯片表面的间隙控制在合理区间，既不会因为距离过远导致散热风道漏风，也不会压伤芯片表面的导热垫。壳体侧壁还预留了细小的卡槽与开孔，对应WiFi天线走线、TF卡插拔、状态指示灯透出的使用需求，TF卡位置的开口尺寸刚好允许手指指尖或者卡针触碰卡体，不会出现开孔过大导致杂物轻易进入壳体内部的问题。

　　设计过程中优先兼顾了FDM3D打印的成型工艺特性，所有外壁厚度均匀控制在1.8至2.5毫米区间，没有出现突兀的壁厚突变，打印时不需要添加大量支撑结构，外露的安装面、接口开口边缘都做了自支撑角度处理，打印完成后只需要简单去除少量支撑毛刺就能直接装机使用。壳体内部的限位挡边围绕开发板的PCB轮廓布置，板子放入基座后四周的窜动间隙控制在0.2毫米以内，不需要额外打胶固定就能避免运输、移动过程中板子在壳体内晃动移位，同时限位挡边避开了板载电容、接口芯片等凸起元器件，不会出现压件顶高的装配问题。

　　在整机装配的边界尺寸上，壳体整体轮廓完全包覆开发板所有外露元器件，外延的安装耳总宽度、总深度都控制在小型机载设备的安装空间允许范围内，不会超出常规迷你机器人的上层安装板尺寸，壳体整体高度同时兼容自带散热片的开发板版本，不需要针对不同批次的开发板修改壳体模具。侧面预留的细长开槽还可以用于绑扎固定内部线材，将电源线、网线、摄像头排线梳理后从侧边走线，避免线材堆积在核心芯片上方阻挡散热风道，整套结构把裸板的零散元器件完全收纳在防护壳体内部，既杜绝了实验环境中金属碎屑、导线线头掉落造成板卡短路的风险，也让整套AI计算单元从零散的开发裸板变成了可以直接集成到整机设备里的标准化功能组件。
