激光雷达直角驱控连接组件结构

　　这套三维结构围绕车载与移动机器人环境感知链路中的激光雷达驱控连接部位展开，主体采用90度弯折的直角构型，并非单纯追求外观造型，而是为了解决雷达本体在狭小安装舱内走线时，直式接头容易与设备侧壁、支架立板或上层线束发生干涉的问题。在AGV、无人配送车、巡检机器人以及小型自动驾驶平台上，激光雷达通常布置在车体顶部、前舱边缘或机械臂末端，周边留给连接器插拔和线束弯曲的空间往往非常有限。直角结构能够让出线方向从雷达轴向迅速转向侧面，使线束沿支架或车体钣金平顺敷设，减少线束根部反复弯折，也降低整车装配时强行掰线带来的接触不良风险。

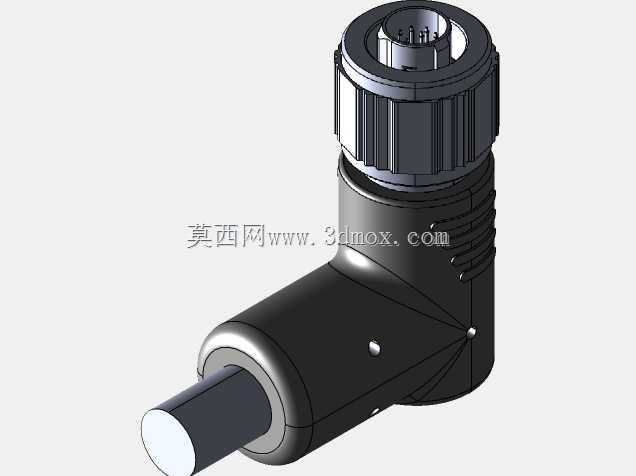

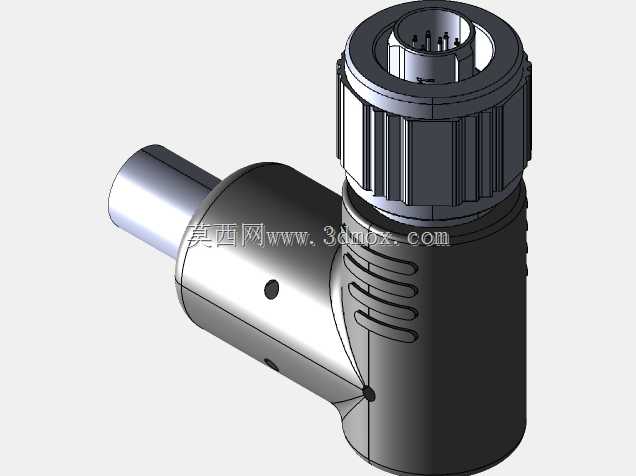

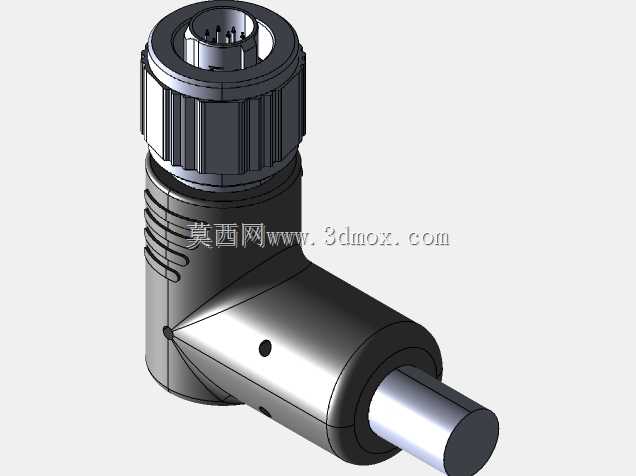

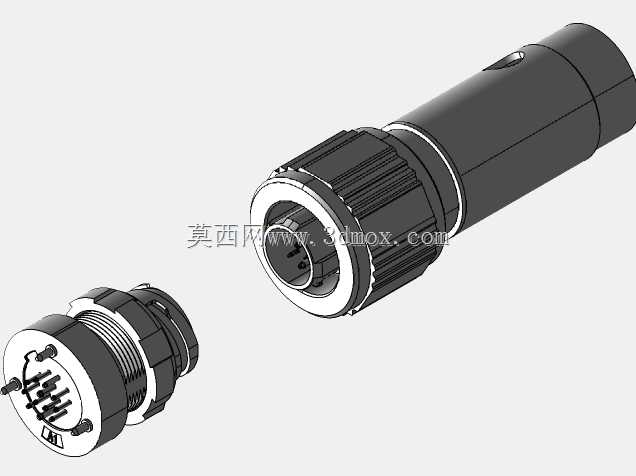

　　从结构细节看，组件上端为与雷达驱控端口配合的圆柱连接段，外圈设置多道纵向防滑棱和分层止挡环。防滑棱主要服务于手动拧紧与检修拆卸，操作人员在不借助大型工具的情况下即可获得足够握持力矩；分层环带则承担轴向定位、密封压合和防松限位作用。弯折壳体表面布置有多条横向加强筋，这些筋位对应连接器内部应力集中区域，能够在插头受到侧向拉扯、线束摆动或温度循环影响时，提高壳体刚性，避免塑料件长期受力后出现裂纹。下端圆柱出线端做了阶梯收束，既方便护套或波纹管套装，也能为线缆提供渐变支撑，防止折弯半径过小。

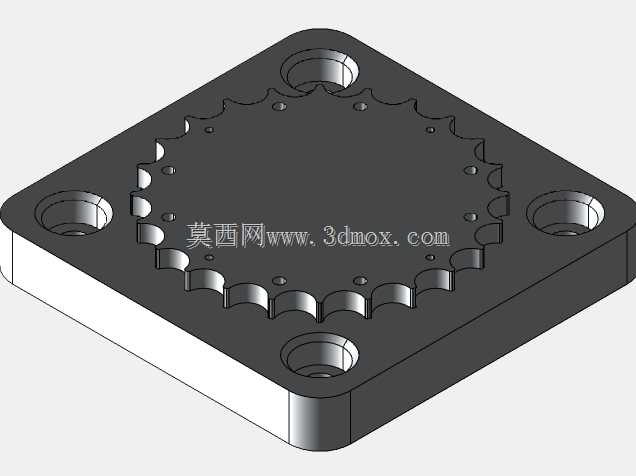

　　建模时需要重点把握三个装配边界。其一，上端配合段的外径、环槽位置和端面高度必须与雷达端口保持一致，若连接段轴向尺寸偏差过大，会导致端子未完全到位或密封圈压缩量不足；其二，直角转折处的包络空间要纳入整机干涉检查，尤其在雷达支架贴近外壳、防护罩或云台转轴时，弯头外侧圆弧和背部筋位都可能成为碰撞点；其三，下端出线方向需结合实际走线确定，弯头虽然节省轴向空间，却会在侧向占据更多投影面积，布局时应给插头插拔、手指操作以及线束最小弯曲半径预留余量。

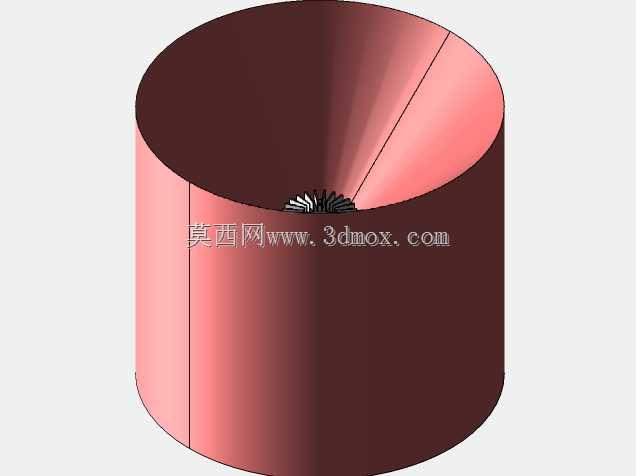

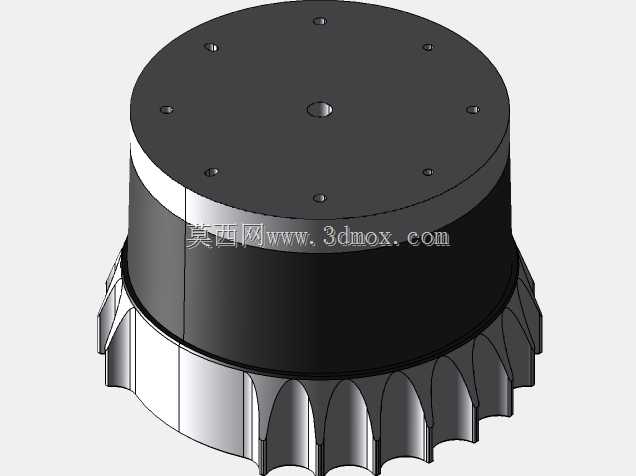

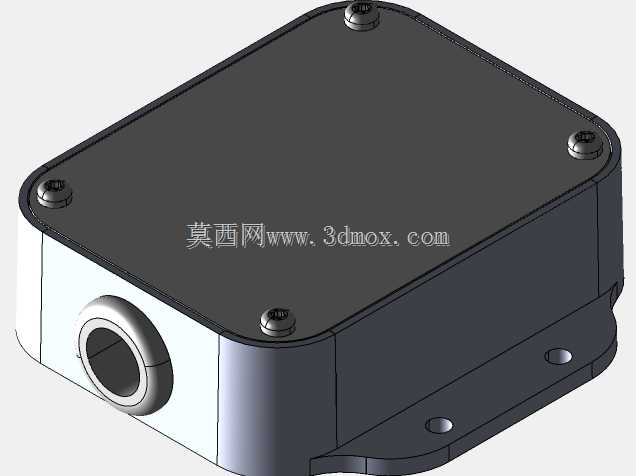

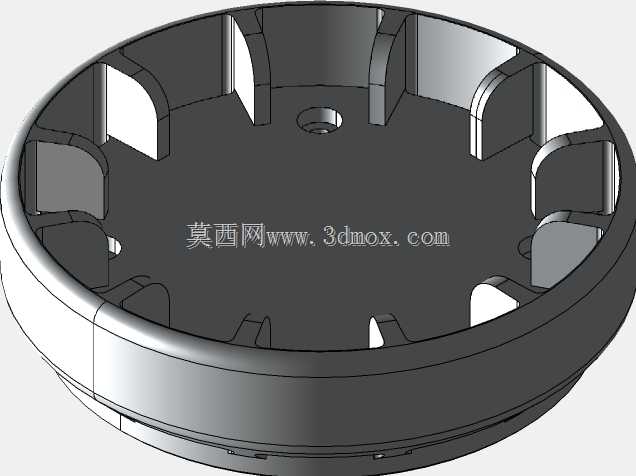

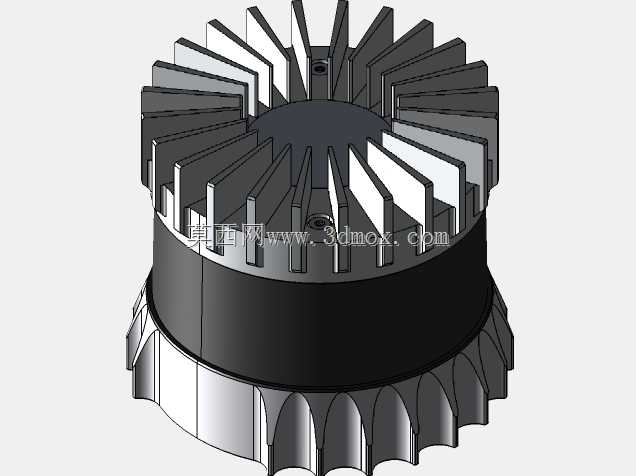

　　在功能层面，该组件处于雷达传感单元与驱控、供电、通信线路之间，结构设计不仅要完成机械连接，还要兼顾防护、屏蔽和维护便利性。上端多段式圆柱结构适合布置密封圈、屏蔽壳或锁紧套，使接口在粉尘、雨滴和清洗水花环境下保持稳定；壳体上的小凸点与分型位置反映了注塑装配和壳体扣合逻辑，建模时不能只做光滑外观，应保留这些对模具、装配和检修有指示意义的特征。对于从事感知设备集成的工程师而言，这类连接件的价值在于把雷达本体、线束走向和车体结构约束统一起来：直式方案适合开阔面板安装，直角方案则更适合低矮舱体、贴壁安装和多传感器密集排布场景。

　　实际选型与结构复核中，还应把连接器随雷达一起做运动包络分析。若雷达安装在云台、伸缩机构或机器人头部，弯头和线缆会在俯仰、回转过程中形成动态干涉，不能只校核静止位置。出线端宜保留一段柔性过渡，避免线束张力直接作用于插头锁紧部位；固定卡箍也不应压在接头根部，而应在线缆平直段设置支撑，让弯头主要承担接口定位，而不是承受持续拉力。通过三维模型可以提前验证插头旋拧空间、密封圈压缩位置、线束弯曲姿态以及支架开孔关系，从而在样机加工前发现端口朝向错误、弯头与护罩打架、线缆疲劳半径不足等常见问题。
