DB15针孔式D-Sub穿墙安装连接器

　　这套三维数模呈现的是一款15芯D-Sub母座连接器，采用带法兰安装板的穿墙式结构，常用于工业控制柜、通信机箱、测试仪器、数控设备面板以及需要在钣金隔板两侧完成信号转接的场合。模型把接触件、绝缘基座、金属外壳、安装法兰和尾部焊杯都做了较完整的表达，适合在设备布局、面板开孔、线束走向和接插件选型阶段直接作为空间校核对象使用。

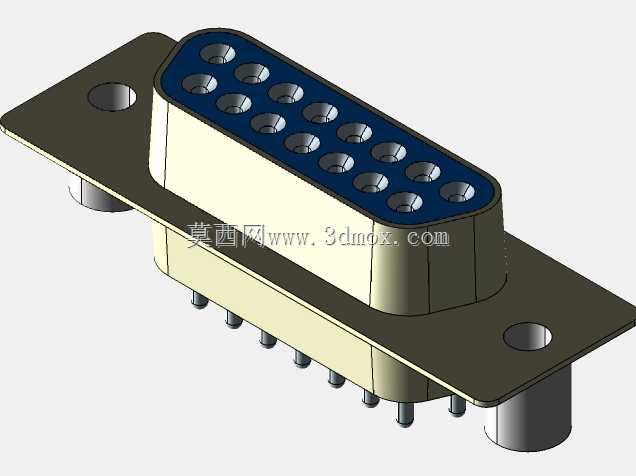

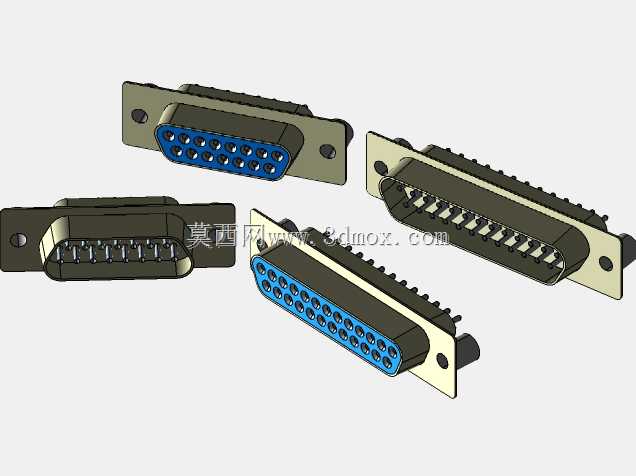

　　从实际用途看，DB15连接器属于经典的D形微型接口，依靠非对称轮廓实现防误插。母座端蓝色绝缘体内布置两排共15个孔位，前排与后排按D-Sub标准交错排列，孔口周围保留金属接触套，能够与对应公针形成稳定配合。尾部为焊杯式接线结构，针脚沿壳体下方成排伸出，适合手工焊接或工装辅助焊接。工程现场中，这类接口可承载低密度控制信号、传感器信号、串行通信链路以及部分小电流电源回路，在老款工控板卡、运动控制单元、医疗仪器和音频视频设备中都很常见。

　　结构设计上，模型最明显的特征是中部米白色金属壳体与外侧一体化安装法兰。法兰向连接器两侧展开，板上设置两个圆形安装孔，用于螺钉从面板正面或背面锁紧。法兰下方带有圆柱形隔套或支撑柱，使连接器能够穿过机箱壁后保持固定高度，既避免壳体直接压迫钣金，也给焊接端和线束留出操作空间。安装时需要在面板上开出与D-Sub外壳轮廓相匹配的D形孔，并在两侧预留螺钉孔位；法兰宽度、孔距和壳体厚度决定了隔板最小可用区域，布局时不能只看接口本体轮廓，还要给螺母、垫圈、螺丝刀摆动以及尾部线束弯折半径留出边界。

　　接触部分的设计思路围绕定位、绝缘和可焊性展开。前端蓝色绝缘体将15个母孔保持在固定节距上，孔位呈高低两排分布，相邻接触件之间由绝缘筋隔离，可降低相邻焊点桥连和信号串扰风险。金属外壳包裹绝缘体外侧，形成机械支撑和一定屏蔽作用；D形外缘在插接时承担粗定位，接触件再完成精细对中。尾部焊杯向下伸出，柱体长度和间距兼顾了导线伸入、焊锡容纳和多线并排整理。进行线束设计时，应按焊杯位置分配线号，线径不宜过粗，焊接后建议增加热缩管或线束固定点，避免导线重量直接作用在接触件根部。

　　外形尺寸方面，该件不是单纯的插头本体，而是包含穿墙法兰的面板安装组件，因此占用空间分为三段。前端插接区需要容纳对公头的插入深度，外围要保留手指或工具插拔空间；中部法兰区贴合面板，是整机开孔和密封设计的基准；尾部焊接区向后下方延伸，焊杯末端与机箱内部器件之间应保留安全间隙。若设备内部存在线束槽、线扎或相邻连接器，三维装配中应重点检查法兰背面圆柱支撑与钣金、导轨、PCB元件之间的干涉。竖直安装时，焊杯朝向应便于焊接和检修；水平穿墙安装时，则要考虑导线自重形成的弯曲方向。

　　建模表达上，绝缘体、金属壳体、法兰板、安装孔、接触孔和焊杯均有明确几何区分，能够支持爆炸视图、装配示意和安装说明制作。法兰板厚度、支撑柱高度、外壳圆角以及D形接口的阶梯轮廓都得到体现，这些细节对面板加工和装配公差分析很关键。比如D形开孔过小会导致壳体无法穿过，开孔过大又会降低定位稳定性；螺钉孔距若与法兰不一致，会造成装配强制拉偏；尾部焊杯若与箱内横梁距离不足，后期维护时焊点容易受碰。

　　在设备选型时，这类连接器适合信号密度中等、需要频繁或半永久对接的位置。相比板载直插式D-Sub，穿墙法兰结构把接口受力传递到机箱面板，插拔时不会把侧向力直接传给PCB；相比单纯线缆插头，它又能在机箱外壁形成固定接口面，便于外部电缆快速连接。设计人员可据此核对面板厚度、螺母锁紧方式、接地片位置以及屏蔽壳搭接需求。若用于恶劣环境，还可在法兰与面板之间增加密封垫，并在外部配用带螺钉的DB15公头，使连接在振动条件下保持可靠。

　　整体来看，该数模不仅还原了DB15母座的孔位和外形，也把工程安装中最容易被忽略的法兰、支撑柱和焊杯空间关系表达出来。对结构工程师而言，它可以用于机箱开孔、干涉检查、线束长度估算和维修空间确认；对电气工程师而言，它能帮助判断接线方向、焊点间距和信号端口布置；对三维建模人员而言，模型的分层结构清晰，适合继续细化材料、螺纹紧固件、防护后盖以及配套插头等周边组件。
