树莓派NFC手持终端外壳结构设计

项目分类:通讯工具类 发布时间:2022-05-30 ID:642363
  • 树莓派NFC手持终端外壳结构设计
  • 树莓派NFC手持终端外壳结构设计
  • 树莓派NFC手持终端外壳结构设计
  • 树莓派NFC手持终端外壳结构设计
  • 树莓派NFC手持终端外壳结构设计
  • 树莓派NFC手持终端外壳结构设计
  • 树莓派NFC手持终端外壳结构设计

  这套结构围绕一台可随身携带的NFC读写终端展开,核心承载对象是树莓派3单板计算机,整机需要在一块紧凑壳体内同时容纳主控板、显示屏、NFC天线以及供电与接口部分。外壳采用长条手持形态,长度方向按照单板尺寸、屏幕区域和天线净空区依次排布,宽度控制在单手握持范围内,厚度则由板卡最高元件、屏幕堆叠高度和底壳加强筋共同决定。

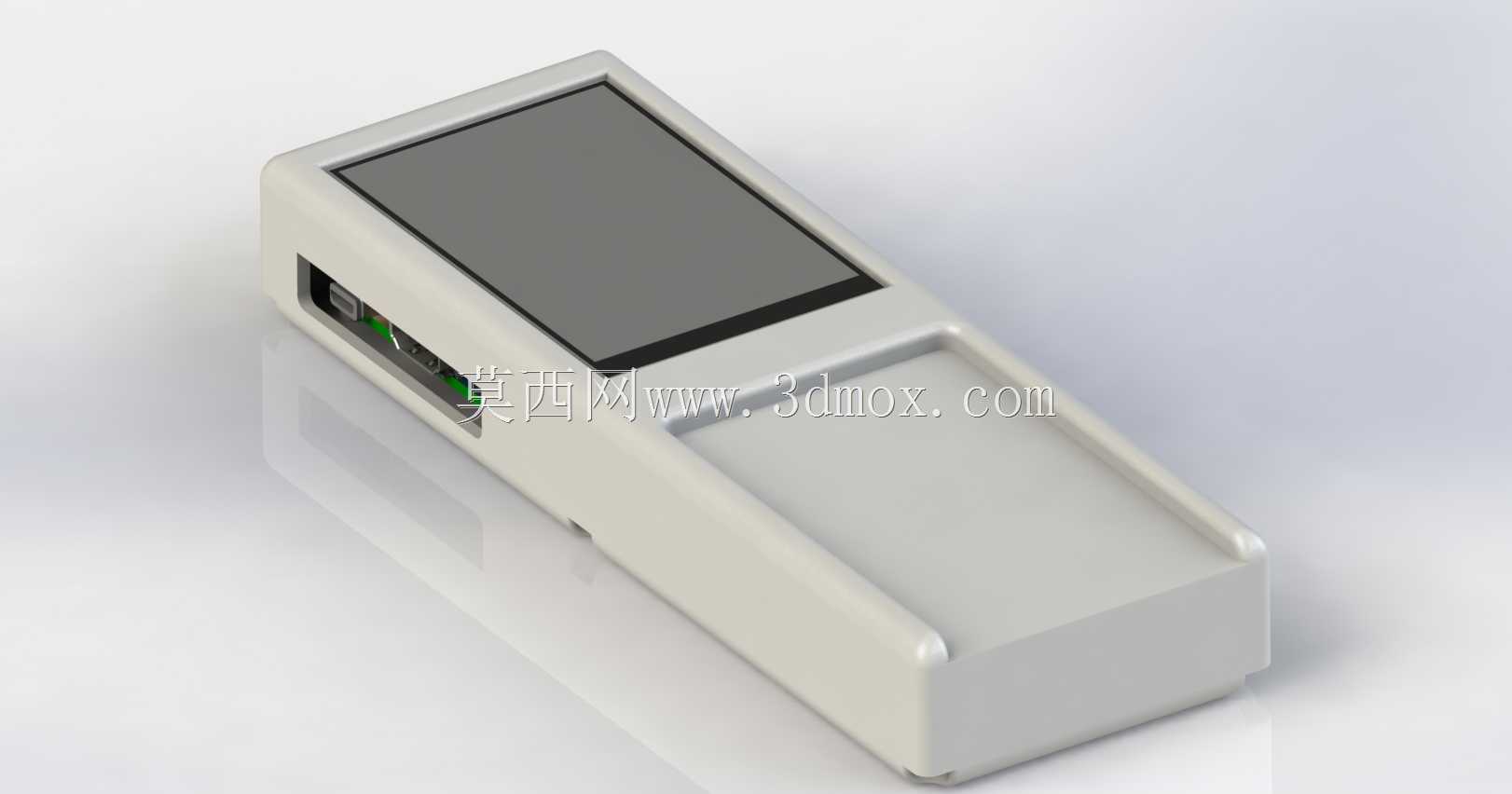

  从实际使用场景看,这类设备常用于门禁核验、会员识别、资产标签读取、现场巡检和小型票务交互。操作人员需要单手持机,另一只手完成卡片靠近或触控操作,因此壳体上表面被分成两个主要功能区:靠前位置嵌入矩形显示屏,用于显示读取状态、编号和交互信息;靠后区域保留平整面板,下方布置NFC天线,保证卡片或标签贴近时具有稳定的耦合距离。天线区避免金属遮挡,外壳壁厚在该区域保持均匀,既提供防护,又不过度增加读写距离。

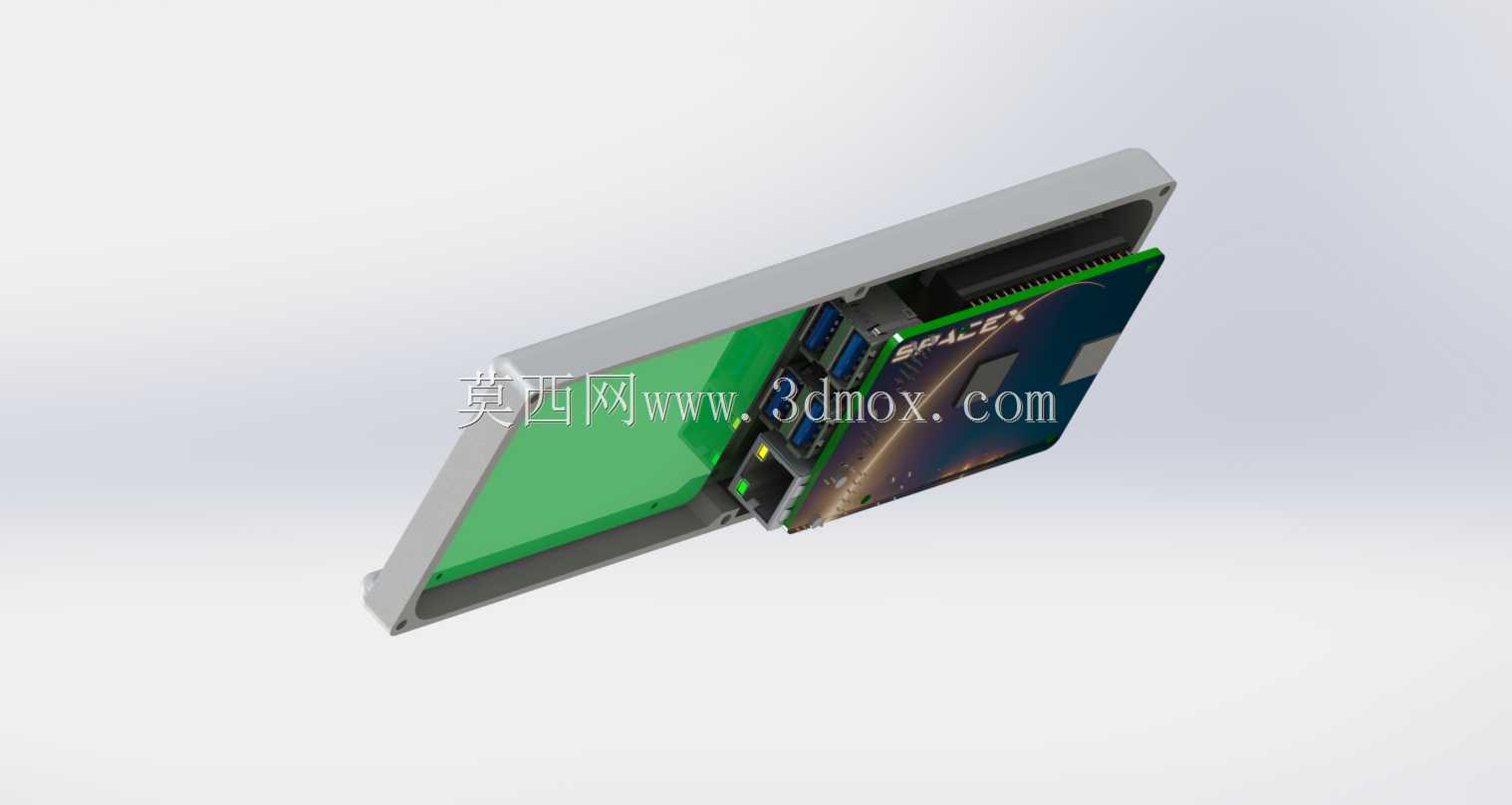

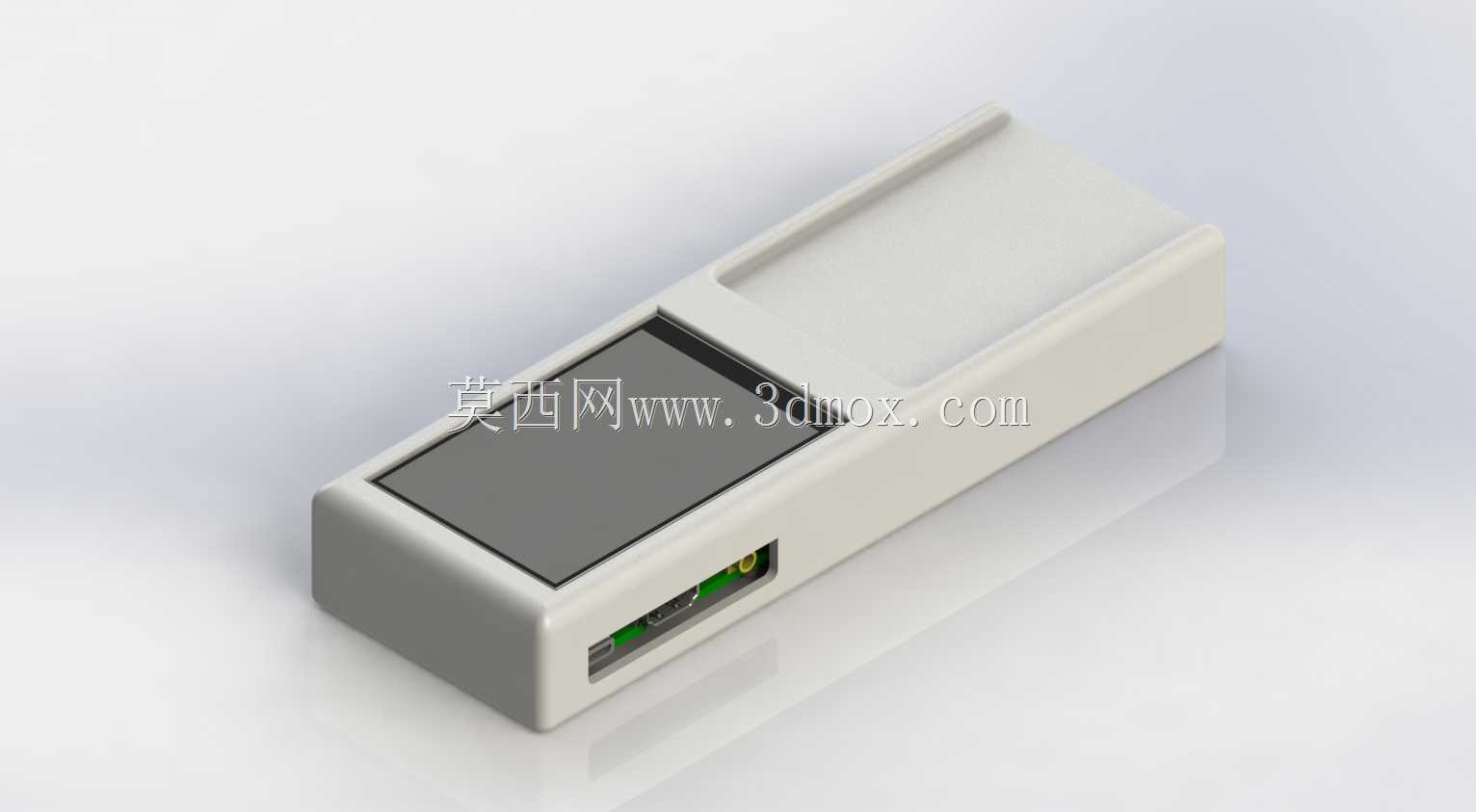

  结构设计的重点不只是把电路板装进去,而是处理好多个子系统之间的边界。树莓派3的USB、HDMI、以太网等接口在终端产品中并不一定全部外露,本方案侧向保留了必要接口窗口,便于调试、供电或外接模块;窗口周围设置限位台阶,防止插头插入时对板卡产生侧向推力。底壳内部对应板孔位置布置螺柱与支撑筋,螺柱高度根据PCB装配高度确定,支撑面尽量靠近板角和受力点,减少单板在跌落或按压时的弯曲。

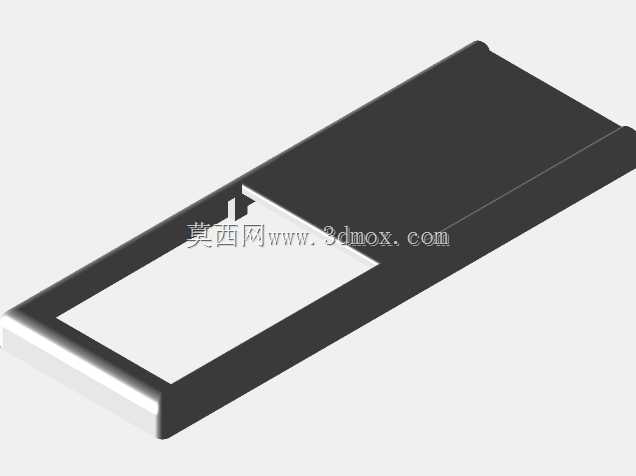

  屏幕区域采用下沉式安装思路。显示屏从壳体上方或内侧装配,周圈设置挡边控制水平位移,正面通过面板边框压住显示区域边缘,避免直接挤压有效显示面。屏幕与壳体之间预留微小装配间隙,用于吸收塑料件成型公差和温度变形;若后续进入量产,可在该间隙增加泡棉或橡胶垫,起到防尘、缓冲和防漏光作用。屏幕FPC的走线方向需要提前在三维中检查,避免被上盖压合,也不能与NFC天线形成交叉干扰。

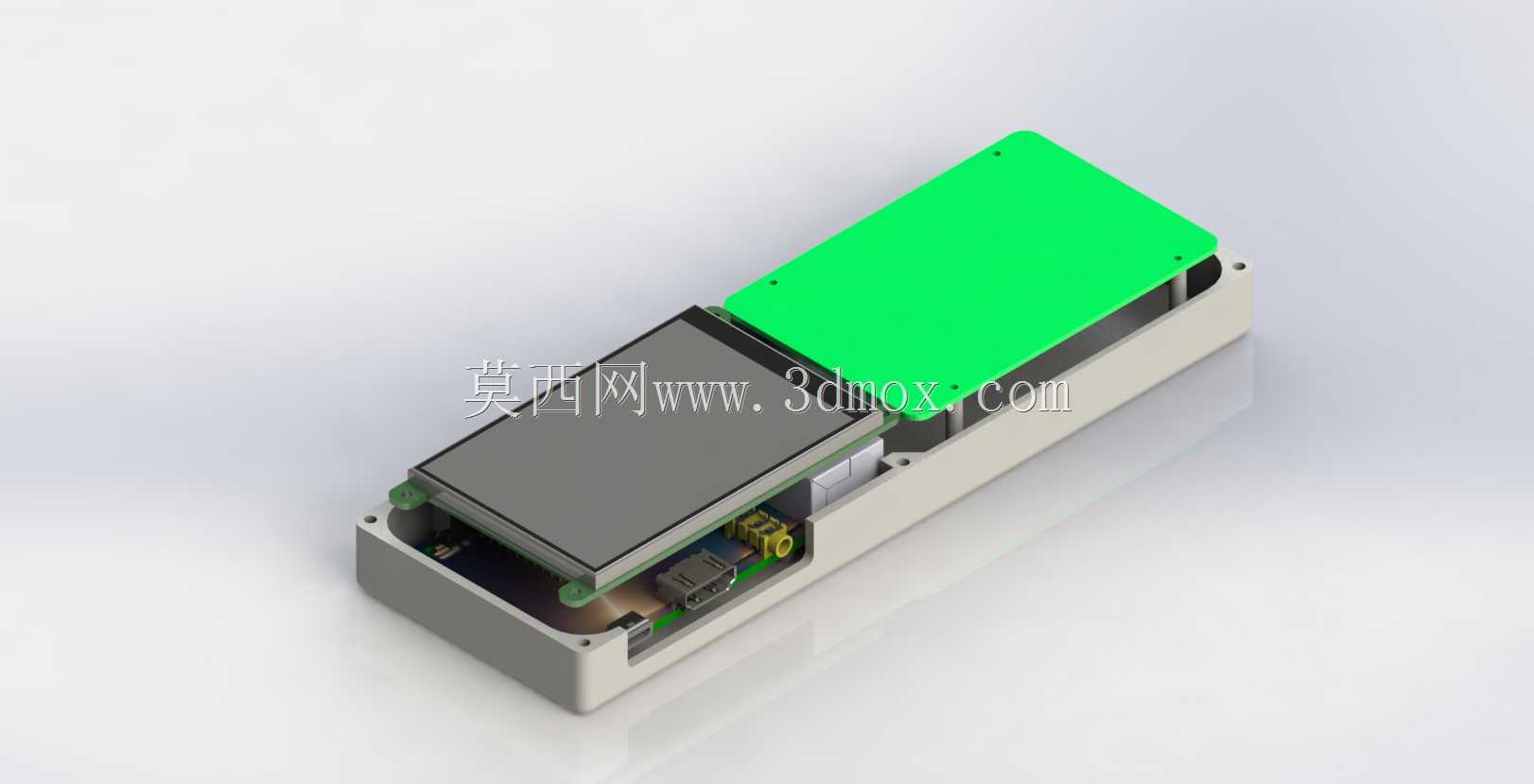

  NFC天线所在区域对内部金属件较敏感,设计时将天线布置在远离主控接口和高频线束的位置,壳体下方不设置连续金属加强板。塑料外壳能够满足射频穿透要求,壁厚过厚会增加卡片与天线之间的距离,过薄则会影响壳体刚度,因此面板区域通常在保证强度的前提下取较均匀的薄壁结构,并通过周边边框和底部筋位提升刚性。天线表面与外壳内壁之间应保持稳定间隙,装配后不能因螺丝锁紧而产生翘曲。

  握持外形没有采用尖锐棱角,而是在长边、端部和上下盖分模位置做连续过渡。这样处理一方面改善手持触感,另一方面减少塑料件在转角处的应力集中。上盖表面的屏幕凹槽和天线面板形成明确的操作分区,用户拿起设备时可以通过外形判断屏幕朝向和刷卡区域。底壳承担主要安装基准,内部筋位既要避让电容、接口、排针等突出元件,又要在板卡边缘形成可靠支撑。

  安装边界方面,三维布局时需要同时核对板卡外轮廓、最高元件包络、连接器插拔方向、屏幕可视区和天线感应区。PCB固定螺柱不能与背面焊点干涉,螺丝长度需控制在不会顶伤外壳外观面的范围内;侧向接口窗口要比插头外形略大,但开口不能无限扩大,否则会降低端部刚度并带来异物进入风险。上下盖之间可采用螺丝加卡扣的组合方式,卡扣提供预定位,螺丝保证长期使用后的接缝稳定。

  散热也是这类嵌入式终端不能忽略的问题。树莓派3在持续读卡、屏幕刷新和无线通信时会产生热量,密闭壳体内若完全没有空气流通路径,热量会集中在主控芯片附近。结构上可在不影响防护等级的位置,于接口侧或底壳隐蔽处设置细小通风槽,同时让内部热量通过板卡支撑柱、壳内空气腔和外壳表面逐步散出。若用于长时间固定读取,还可以在主控芯片对应内面预留散热片安装空间。

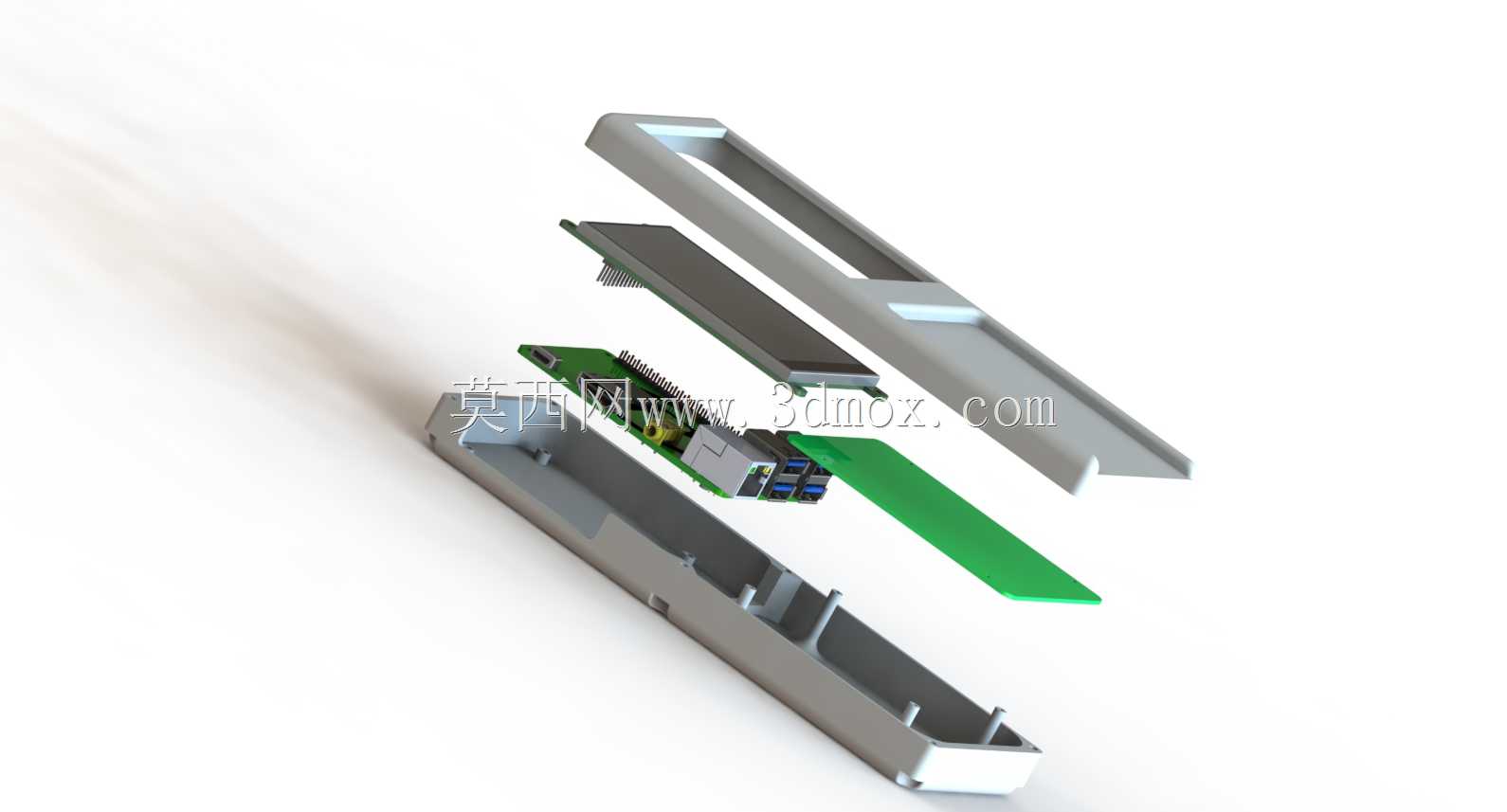

  整机的装配顺序应在模型阶段就进行验证:先将树莓派放入底壳螺柱上,连接屏幕排线和NFC模块线缆,再确认接口与侧窗对齐;随后合上上盖,观察屏幕边框、天线面板和壳体外观面是否平齐。所有线缆需布置在专门的走线槽或筋位间隙中,不能横跨螺丝柱,也不能堆积在屏幕下方。通过这样的结构处理,设备既能满足NFC近场通信的射频需求,也能为树莓派提供清晰的显示、稳定的固定和适合手持操作的外壳基础。
