T8丝杆法兰型传动铜螺母结构

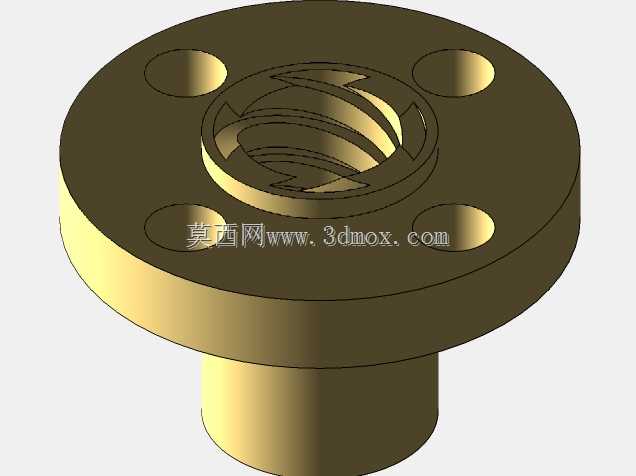

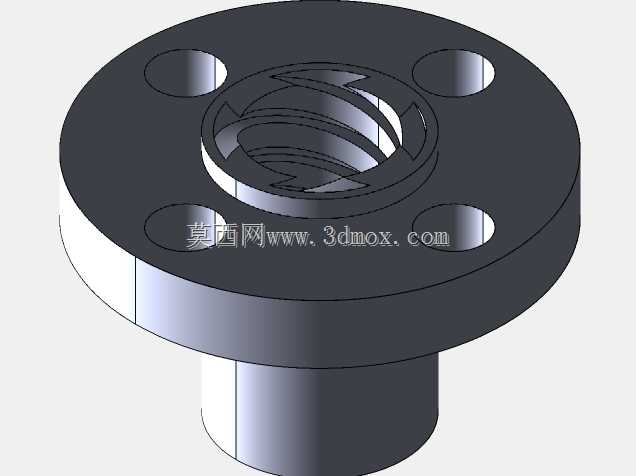

　　这个零件对应小型直线进给机构里最常见的T8梯形丝杆配套螺母，采用带圆形法兰盘的一体式结构，法兰端面上均布四个沉头安装孔，下方伸出同轴圆柱导向段，中心加工梯形内螺纹，用于和T8规格梯形丝杆组成螺旋传动副，把丝杆的旋转运动转化为螺母带动的直线往复运动。

　　从实际装机场景看，这类螺母大量出现在桌面级数控雕刻机Z轴升降、小型3D打印设备运动轴、教学实验平台进给模组、轻型自动化滑台以及通讯测试工装的微调机构中。法兰盘上的四个孔直接对应运动拖板或滑块安装面的螺纹孔位，装配时螺钉从法兰侧穿入锁紧，不需要额外设计螺母抱夹，零件自身就完成轴向定位和周向防转；下方圆柱段可以嵌入安装板的定位孔内，形成短圆柱配合面，装配时先以圆柱外圆找正同轴度，再锁紧法兰螺钉，能有效降低螺母轴线与丝杆轴线的偏斜误差。

　　结构设计上，法兰直径明显大于下方圆柱本体，四个安装孔分布在法兰外缘的同一分度圆上，孔位避开中心螺纹区域，螺钉锁紧后压紧力均匀分布在法兰端面，不会让内螺纹区域产生额外夹持变形。中心梯形螺纹选用传动螺纹牙型，相比普通连接三角螺纹，牙侧承压面积更大，螺旋副运转时耐磨性能更好，配合常用的铜质基体，在低速轻载进给场景下可以长期保持传动间隙稳定；部分同结构件还会在法兰端面预留油槽或润滑脂存储空间，运转时润滑脂缓慢渗入螺纹啮合面，减少干摩擦磨损。

　　安装边界方面，选型时首先要确认法兰外圆直径不超过拖板上的安装避让区域，四个孔的孔距要和安装板孔位完全匹配；下方圆柱段的外径对应安装板定位孔的配合公差，一般采用小间隙过渡配合，既方便装配推入，又能限制螺母径向窜动；中心T8梯形螺纹的导程、牙型角必须和配套丝杆完全一致，装配后要保证丝杆全程行程内螺母转动顺畅，无卡滞、无单边啃咬。轴向尺寸上，法兰厚度承担螺钉头部的压紧支撑，下方圆柱段的长度决定螺纹啮合的有效圈数，啮合长度过短会降低承载能力、加快磨损，过长则会增大摩擦阻力、降低传动效率，这个结构的比例刚好平衡了轻载设备的负载需求和运动灵活性。

　　建模过程中需要重点保证三处几何精度关联：一是四个安装孔相对于中心螺纹轴线的位置度，孔位偏差会直接导致装配时螺钉强行拉拽螺母，造成螺纹轴线偏移；二是法兰下端面与中心螺纹轴线的垂直度，端面贴紧安装板后如果垂直度超差，会让螺母整体倾斜，丝杆运转时阻力周期性波动；三是内梯形螺纹的牙型轮廓和同轴度，螺纹加工或建模时的牙距错误会直接导致和丝杆无法旋合。这类法兰式螺母相比圆型外置抱夹螺母，零件数量更少，装配累计误差更小，非常适合空间紧凑、负载不大的民用及教学类直线传动设备，在做运动轴结构设计时，可以直接把该零件作为标准传动件嵌入拖板组件，围绕法兰外圆、安装孔位、下方圆柱外径和中心螺纹参数来预留安装空间，不需要再额外设计复杂的螺母固定结构。
