嵌入式双路数显温度检测表头结构

　　双路数显温度表头主要面向设备面板内的温度监测场景，常见于恒温控制箱、实验台架、小型加热设备、制冷单元以及需要同时观察两处温度的机电系统。它的核心价值不是单纯显示一个温度数值，而是把两路测温信号集中在同一视窗内，使操作人员在巡检或调试时能够快速对比温差，判断热源、冷端或环境温度是否处于预期范围。红色与蓝色数码字符在黑色面板上形成明显区分，红色可作为主回路温度，蓝色可作为辅助回路或环境温度，这种配色在车间光线变化较大的情况下仍有较好的可读性。

　　从结构上看，表头采用矩形嵌入式壳体，前面板带有一圈外伸唇边，安装时唇边压贴在面板外侧，后方主体穿过开孔进入设备内部。该形式适合钣金面板、塑料面板或设备控制箱面盖，安装边界主要由面板开孔尺寸、壳体进深和后部接线空间决定。设计时不能只关注正面显示区域，还要预留后方插拔线束、温度探头引线以及维护手指空间；若设备内部靠近变压器、加热片或风道，还应确认壳体与周边元件的间隙，避免高温辐射影响显示模块寿命。

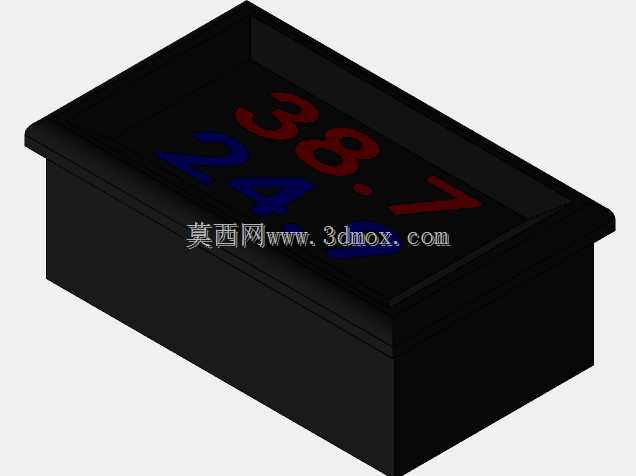

　　前面板以平面显示区为主体，数码管窗口占据主要面积，字符倾斜布置在三维效果中更便于观察显示层次。实际建模时，外壳可拆分为前盖、主体盒体、显示窗区域和内部电路板占位结构。前盖边缘需要做出轻微拔模斜度，盒体侧壁与底面之间设置圆角过渡，既符合注塑件成型逻辑，也能减少尖角应力集中。唇边下方可根据工艺需要增加止口或限位台阶，使表头推入面板开孔后具有明确的轴向定位，不会因线束拉扯而向后退入箱内。

　　温度显示功能依赖外部测温探头与内部电路配合，结构设计需要为探头信号线提供可靠的进出路径。后部可设置线束出口或接线腔，线材走向应避开锐边，并在壳体附近预留扎带固定点。对于振动较大的设备，面板开孔周围应增加弹性卡簧或螺钉固定位；对于频繁移动的台架，则可在唇边与面板之间增加薄密封垫，既降低晃动，也能减少灰尘进入。若用于潮湿环境，前窗与壳体之间应考虑超声焊接、卡扣加胶槽或透明窗片密封结构。

　　双数字显示的布局让两块温度信息共享同一外壳，相比安装两个独立单路表头，面板开孔数量更少，线束整理更集中，外观也更整洁。建模过程中应重点控制前面板外形比例、显示窗开口位置、壳体进深以及唇边宽度。唇边过窄会导致压紧面积不足，过宽则会占用面板上其他按钮和指示灯的位置；壳体过浅可能无法容纳电路板和接插件，过深又会在薄型控制箱中与内部元件干涉。因此在结构方案阶段，就需要把面板厚度、开孔公差、后部插拔距离和维修方向一起纳入校核。

　　显示区字符采用高对比配色，适合远距离快速读数。红色亮度较高，适合作为关键温度通道；蓝色在暗背景中辨识度好，可承担第二路温度显示。窗口表面若采用透明防护片，应保留遮光边框，减少相邻数码段的光线串扰。外壳整体为深色，有利于吸收环境杂光，也与常见工业控制面板的黑色、灰色风格协调。

　　在装配关系上，前盖与主体盒体可通过卡扣、螺钉或止口配合固定。卡扣结构适合批量生产，装配效率高；螺钉固定则便于后期拆开维护，但需要在外观面上处理螺钉孔位置。内部电路板应以螺柱、定位柱或卡槽约束，防止搬运和振动时移位。数码管与显示窗之间要控制高度差，距离过大可能造成字符发散，距离过小则可能产生摩擦或装配干涉。

　　该类温度表头在实际设备中通常承担状态读取与人机交互的前端角色，虽然结构不复杂，但对开孔适配、显示可读性、线束空间和环境防护都有明确要求。三维建模时把壳体、面板安装关系、内部板卡占位和显示窗口同步表达，能够为后续面板开孔图、装配干涉检查以及小批量试制提供直接依据。
