NEMA17步进电机绕线式弹性联轴器

　　这款绕线式弹性联轴器主要面向NEMA17规格步进电机与小功率负载轴之间的扭矩传递场景，在桌面数控设备、小型自动化模组、3D打印运动轴、丝杆滑台、编码器连接以及轻载传动机构中使用频率较高。其核心作用并不是单纯把两根轴硬性接在一起，而是在传递旋转扭矩的同时，补偿两轴之间难以完全消除的同轴度误差、角度偏差和少量轴向窜动，从而降低轴系别劲、轴承附加载荷和步进电机丢步风险。

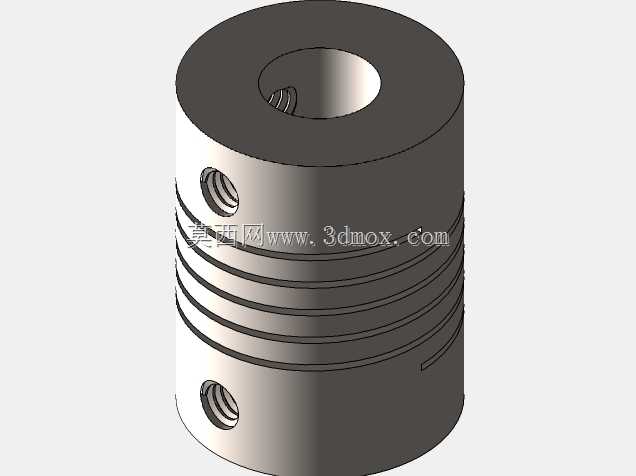

　　结构上采用圆柱套筒式本体，中间区段加工有多圈连续环绕的薄壁沟槽，形成类似螺旋弹簧的柔性段。这个区域是整个零件的功能关键：当电机端与负载端存在轻微偏心时，柔性绕线段可以通过局部弹性变形吸收偏差，而不是把安装误差直接转化为轴和轴承上的径向力。相比刚性联轴器，它对安装孔位公差、支架加工误差和装配对中精度更宽容；相比梅花垫联轴器，它零件数量少，没有单独弹性体，外形紧凑，适合空间受限的小型运动机构。

　　两端分别设置轴孔，用于连接电机输出轴和被驱动轴。孔侧布置径向顶丝孔，装配时通过紧定螺钉压入轴面实现周向固定。实际选型时，顶丝位置应尽量落在轴的平面或可靠夹持区域；若驱动轴表面过于光滑，可配合平位、D型轴或适当预紧，避免频繁正反转时出现微滑移。对于NEMA17步进电机常见的安装环境，联轴器外径和长度需要与电机座、联轴器支架以及丝杆支撑座的避让空间一起校核，不能只看孔径是否匹配。

　　该模型体现的是5mm到8mm轴径之间的连接需求，这类尺寸组合常见于小型步进电机轴与丝杆、光轴或减速器输入轴的连接。设计时，两端轴孔的同轴度是基础要求，柔性段的壁厚、圈数和沟槽宽度则决定扭转刚度与补偿能力之间的平衡。沟槽过深、过密会提高柔性，但在快速启停和高频换向条件下可能造成扭转滞后；沟槽过浅、过窄则补偿能力不足，失去弹性联轴器的意义。因此建模时不能只按外观画出螺旋槽，还应结合额定扭矩、最高转速、轴径差和安装长度综合判断。

　　从外形边界看，圆柱本体便于在有限直径空间内布置，外圆不需要额外加工复杂装夹面；中部绕线槽沿轴向连续分布，两端保留较完整的实体段以保证轴孔和顶丝孔强度。安装时，两轴应先尽量对中，再将联轴器套入两端轴颈，顶丝均匀锁紧。柔性联轴器可以容忍误差，但并不意味着可以忽略对中；过大的径向偏移会让绕线段长期单向受力，导致局部疲劳、温升和定位精度下降。

　　在三维建模过程中，轴孔、顶丝孔、螺旋槽和端部实体段之间的关系需要重点检查。绕线槽底部与内孔壁之间必须保留足够壁厚，否则模型虽然外观完整，实际加工后会出现强度薄弱区。顶丝孔也不应切入柔性槽最低截面，最好布置在两端刚性较高的实体区域，以保证锁紧力能够有效传递到轴上。对于采用金属材料加工的方案，还需关注槽底圆角和应力集中问题；锐利槽底在反复扭转变形下更容易产生裂纹。

　　这类联轴器在轻载伺服和步进传动系统中承担的是“扭矩传递+误差补偿”的双重任务。它适合定位精度要求较高、载荷不大、转速中等且轴系对中存在微小偏差的场合。若用于大扭矩铣削主轴、重载输送或高冲击负载，则应重新核算扭转刚度和疲劳寿命，不能直接按小型桌面设备经验套用。通过完整的三维结构，可以直观检查轴孔配合、顶丝布局、绕线槽避让以及电机安装空间，为后续工程图绘制、机加工和装配调试提供明确依据。
