小型数显电压电流频率测量表头

　　这类小型数显测量表头常见于控制柜面板、实验台电源模块、通讯设备供电单元、小型机电设备操作面以及教学实训装置中，主要承担电压、电流和频率等基础电参量的就地显示任务。与传统指针式仪表相比，方形数显结构读数直观，面板字符朝向固定，操作人员在设备运行巡检时可以快速确认供电状态，避免指针视差和刻度换算带来的误判。

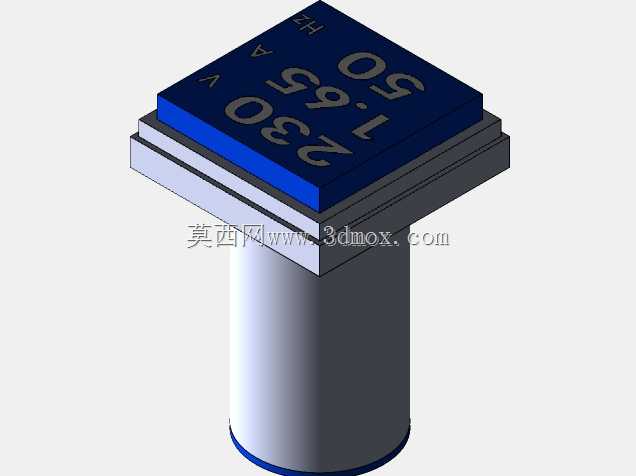

　　从结构上看，模型由上部显示面板、中部叠层安装板和下部圆柱壳体组成。显示区域采用近似方形的深色面板，表面布置数字与单位标识，用于呈现测量数值；面板下方设置多层台阶结构，既形成视觉上的分层，也对应实际产品中的面罩、PCB支撑、密封或定位边框。下部圆柱段可理解为表体的容纳部分，内部通常留给电路板、接线端子、采样元件或固定连接件，外部圆柱面则便于穿入面板开孔并与安装螺母、卡扣或橡胶圈配合。

　　实际选型时，首先要关注面板安装边界。方形显示面决定了面板开孔周围需要保留足够的平整区域，圆柱段直径决定开孔尺寸，台阶面则承担轴向限位作用。若安装在薄金属板或塑料面板上，应校核面板厚度与锁紧结构的匹配关系；若用于振动较大的设备，还需在台阶处增加减振垫或防松结构，避免表头长期受振后松动。模型中显示面与圆柱壳体之间存在明显的方形过渡板，这种结构在工程上有利于分散压紧力，减少面板局部变形。

　　功能设计方面，电压测量通常面向直流低压回路或交流供电回路，电流显示多配合分流器、互感器或内置采样电阻实现，频率显示则用于判断交流电源或输出信号的周期特性。三维结构虽然不直接表达电路原理，但外形建模需要为内部元件预留合理空间：圆柱段内径不能与显示板边缘发生干涉，后侧接线区域要留出导线弯曲半径，面板与电路板之间应保留显示器件、遮光罩和固定柱的位置。对于结构工程师而言，数显表头并不是简单的外观件，而是面板人机界面、内部电气安装和外部防护要求的结合点。

　　建模时可将产品拆分为显示面罩、字符标识层、方形安装法兰、圆柱壳体和底部边界几个部分。显示面罩边缘建议保留轻微倒角，以模拟塑料件成型和装配后的安全触感；中部叠层板的厚度差要清晰，便于工程图中表达面板贴合面与限位面；圆柱段与方形板交接处应设置合理过渡，避免尖锐几何造成应力集中。若后续需要投入加工或3D打印，还应根据实际工艺补充拔模斜度、壁厚、加强筋和螺丝柱位置。

　　在设备布置中，这类表头通常与开关、指示灯、接线端子和电源模块相邻。面板开孔间距不能只按外形外轮廓计算，还要考虑手部操作空间、接线插拔空间以及标签粘贴区域。若多只表头并排安装，显示面高度和字符方向应保持一致，便于操作人员横向比较各路参数。对于通讯机柜等密度较高的场景，表头后侧深度尤其重要，圆柱段后方不能与线槽、导轨元件或线束扎带冲突。

　　该模型的价值在于把常见电工测量仪表的外观关系和安装逻辑完整呈现出来：上部方形面板负责读数与人机交互，中部台阶负责定位与压紧，下部圆柱负责穿板安装和内部容纳。结构设计人员可在此基础上继续细化接线方式、密封等级、固定螺母和内部电路板，使其从概念外形转化为可用于面板装配校核的数字样机。
