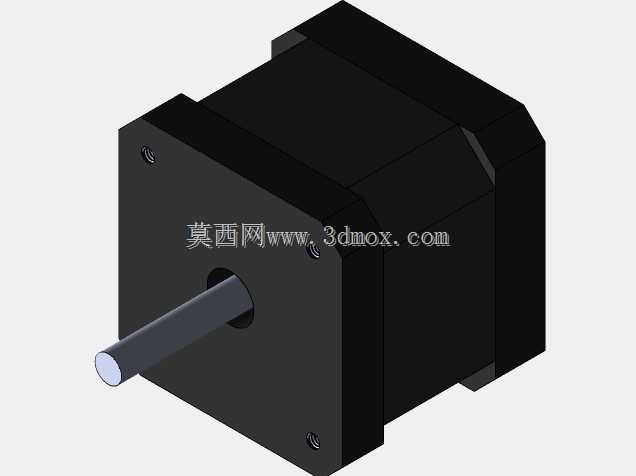

42步进电机NEMA17精密结构建模

　　在桌面级自动化设备的结构开发环节，42规格步进电机几乎是绕不开的标准执行元件，这套NEMA17电机的三维结构完全按照行业通用安装规范搭建，覆盖了从前端法兰、定子壳体到输出轴的全部外部装配特征，没有做多余的简化省略，结构工程师在做整机布局时可以直接调取模型做干涉校验，不用再反复对照二维样本测绘轮廓。

　　从实际落地场景来看，这类电机的适配范围非常广：小型3D打印机的X/Y/Z轴进给、桌面雕刻机的主轴进给传动、小型贴标机的标签牵引与卷料收放、实验室自动化分液平台的滑台驱动、小型分拣设备的皮带输送动力、3C产品测试工装的工位切换，甚至是小型数控铣床的轻载进给轴，都会选用NEMA17规格步进电机。它的输出扭矩区间刚好覆盖0.3N·m到0.9N·m的常用范围，机身长度可以根据扭矩需求在40mm到60mm区间选配，既不会像20、28规格小步进那样扭矩不足出现丢步，也不会像57、86规格电机那样体积过大、占用安装空间，在桌面设备的紧凑布局里平衡了动力与尺寸的矛盾。

　　建模时首先锚定的是NEMA标准的安装边界：前端安装法兰为42mm×42mm的正方形，法兰四个安装孔的孔位中心距为31mm，这是全球通用的互换尺寸，不管哪个厂商生产的NEMA17电机，法兰安装孔位都完全一致，设备端的安装板只要按这个标准开孔，后续更换不同品牌、不同扭矩的同规格电机都不需要修改安装结构。法兰端面的输出轴中心定位凸台直径为22mm，这个凸台的作用是和减速箱、同步轮支座或者负载安装座的定位孔做止口配合，保证电机轴和负载轴的同轴度，避免装配不同心带来的轴系径向跳动、轴承偏磨问题，很多新手工程师做安装板时容易漏掉这个止口的避让空间，直接把安装板贴在法兰端面锁螺丝，最后出现定位凸台顶死板面、电机和安装板之间出现间隙、锁紧后电机壳体变形的问题，这套模型里完整保留了定位凸台的高度与直径特征，布局时可以直接在安装板上挖出对应的沉孔避让。

　　输出轴部分按照通用规格做了还原：轴径为5mm，轴端伸出法兰端面的长度为24mm，轴上加工有D型切边平面，这个平面是用来配合同步轮、联轴器的紧定螺丝的，紧定螺丝顶在D型平面上可以完全避免传动件和电机轴之间出现周向打滑，相比光轴靠摩擦力锁固的方式，传扭可靠性高很多。建模时特意保留了轴端的倒角特征，装配联轴器或者同步轮时可以顺着倒角顺利套入，不会出现轴端锐边刮伤传动件内孔的情况。电机壳体部分为方形叠片定子封装结构，壳体侧面的四个边角做了小尺寸切边处理，既可以减轻整机重量，也能避免方形尖角在装配时划伤操作人员线束，壳体尾部的端盖预留了出线位置，工程师在布局走线时可以根据设备实际安装方向，判断电机出线是朝向设备内侧还是外侧，提前规划线槽走向，避免电机转动或者设备运动时拉扯动力线。

　　做整机结构设计时，这套模型可以直接用来校核运动空间：比如把电机装在直线滑台的端部，要确认电机壳体的外轮廓不会和滑台运动到极限位置的拖板、工件夹具发生碰撞；如果电机尾部要加装减速箱或者手轮，也要提前核对尾部伸出长度是否在设备外壳的内部空间范围内，避免出现外壳盖不上的问题。安装法兰的四个安装孔通常采用M3螺丝贯穿锁固，螺丝的有效锁合长度要控制在6mm以上，既不能太短导致锁附力不足电机运行时松动，也不能太长拧入电机端盖过深，顶到内部定子绕组造成绝缘破损。

　　从传动匹配的角度，这类电机最常搭配2GT同步轮做带传动，或者搭配梅花联轴器、膜片联轴器和滚珠丝杠直连，模型的轴段长度刚好可以覆盖标准同步轮的轮毂宽度，紧定螺丝的位置完全落在D型切边的区间内，不会出现紧定螺丝顶在光轴段锁不紧的情况。针对需要低速大扭矩的场景，也可以在NEMA17电机前端匹配行星减速箱，减速箱的输入法兰完全适配NEMA17的安装止口，整套组合后的三维轮廓也可以基于这个电机模型继续拼接搭建，不需要重新测绘电机端的配合尺寸。

　　在散热设计层面，方形壳体的四个平面都可以贴合安装铝型材安装面，设备运行时电机产生的热量可以通过法兰端面直接传导到设备的金属安装板上，比悬空安装的散热效率高很多，建模时法兰端面的平面度特征也做了保留，工程师在设计安装板时可以把对应安装面的粗糙度要求标注为Ra3.2，保证两个贴合面之间接触充分，降低热阻。针对长时间高速运行的工况，还可以直接在电机壳体侧面粘贴NTC温度传感器，或者加装小型散热风扇，模型的壳体侧面尺寸完全适配通用的42电机专用散热支架，不需要额外做转接结构。

　　很多自动化设备在做选型时，会先在三维布局阶段把电机模型放入整机装配体，模拟全行程运动的包络空间，确认电机和周围的线束、气管、相邻工位的工装没有干涉，再根据负载的惯量、运行速度、所需扭矩反推需要的机身长度，这种基于标准模型的前置选型方式，可以大幅减少后期样机装配时出现的尺寸不匹配、空间干涉问题，避免反复修改安装板结构、重新加工零件的返工成本。
