船型翘板电源通断控制开关结构

　　这类翘板式船型开关是低压电气回路里最常见的手动通断控件之一，日常能在小型家电、桌面机电设备、仪器仪表、工控操作面板甚至部分车载用电装置上见到它的身影，核心作用就是通过手动按压翘板的两端，实现回路的导通与分断，给使用者提供最直接的电源状态控制入口，不需要额外的操作工具，靠手指按压就能完成状态切换，操作反馈清晰，普通使用者不需要专业培训就能快速上手。

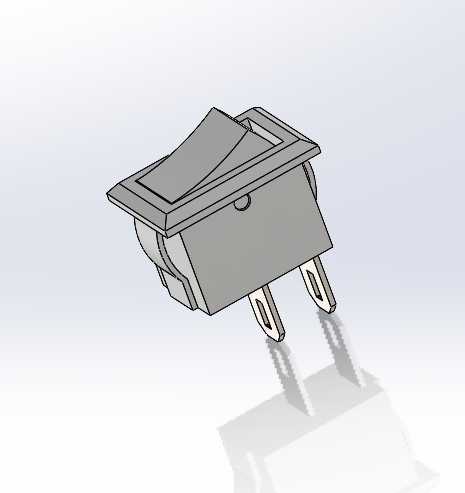

　　从结构设计逻辑来看，这个开关采用嵌入式面板安装的思路，顶部带一圈限位法兰边，安装时只需要在对应面板上开出匹配尺寸的矩形安装孔，将开关主体从面板正面推入，法兰边就会贴合在面板表面，限制开关的推入深度，配合壳体两侧的弹性卡扣结构，不需要额外打螺丝就能牢牢卡在面板上，装配效率很高，适合批量生产的设备组装场景，后期如果需要更换开关，只需要用小起子拨开卡扣就能从正面拆出，维护便捷性很好。开关的操作翘板做了微弧面的造型，边缘做了圆滑过渡，手指按压的时候不会有硌手的棱角，翘板的摆动角度经过合理设定，按压行程适中，既不会因为行程太短导致误触发，也不会因为行程太长造成操作费力，按压到位的时候会有清晰的触感反馈，操作者不需要看指示灯也能确认开关是否完成状态切换。

　　引脚部分采用了直插式的焊片结构，两个引脚分别对应回路的进线与出线端，焊片做了扁平方正的造型，既可以配合波峰焊直接焊接在PCB板上，也可以用带绝缘护套的快插端子直接压接，适配不同的装配工艺需求，焊片的厚度和宽度经过载流能力校核，能满足常规小功率用电设备的通断需求，接触部分采用弹性铜件作为导通介质，翘板摆动时会带动内部的动触片在两个静触点之间切换，触点位置做了耐电弧的材质处理，能减少分合瞬间电火花对触点的烧蚀，提升开关的使用寿命。

　　从安装边界来看，这类开关的法兰边尺寸略大于安装孔，壳体主体的长宽尺寸和安装孔保持小间隙配合，安装后面板表面只露出翘板和一圈窄边，整体视觉简洁，不会有突兀的凸起，壳体的深度尺寸控制得比较紧凑，不会占用面板后方过多的安装空间，适合内部空间局促的小型设备使用。在实际选型应用的时候，需要根据回路的额定电压、额定电流参数匹配对应规格的开关，同时确认安装孔的开孔尺寸和开关的嵌入深度匹配，避免出现装不上或者装配后松动的问题；建模的时候需要重点关注翘板的摆动行程与内部腔体的干涉关系，卡扣的弹性变形量要满足装配和拆卸的需求，引脚的位置尺寸要和PCB板上的焊盘孔位严格对齐，避免波峰焊的时候出现虚焊或者插装不到位的问题。这类开关虽然是很小的基础电气配件，但在设备的人机交互环节承担着很重要的作用，结构设计上的细节会直接影响用户的操作体验和设备的整体可靠性，比如翘板的阻尼手感、卡扣的卡接力、触点的接触压力这些参数，都需要在设计阶段反复验证调整，才能保证批量生产后的产品一致性和使用寿命。
