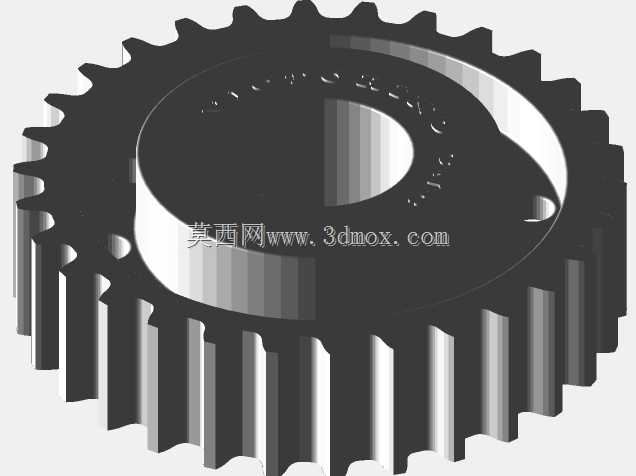

高精度直齿小齿轮传动结构设计

　　这款直齿小齿轮的设计，首先要考虑的是小功率传动场景下的啮合稳定性，在小型通讯终端的调谐机构、便携电子设备的传动模组、小型精密仪器的进给单元里，这类小模数直齿齿轮的应用占比不低，它不需要斜齿轮那样的轴向力抵消结构，安装时的轴向定位要求更宽松，很适合空间紧凑、负载不大的传动链路。从结构设计逻辑来看，齿形采用标准渐开线齿廓，齿顶高系数取常规1的取值，顶隙预留0.25倍模数的空间，避免啮合过程中出现齿顶与齿根的刚性剐蹭，齿宽的设定参考同模数齿轮的常规取值，既保证足够的啮合接触面积，又不会因为齿宽过大导致轮齿受载不均，尤其是在小模数传动场景里，齿宽过大反而容易因为安装平行度误差出现偏载，加速齿面磨损。中心孔的设计是安装边界的核心，

　　孔径与配合轴的公差选用基孔制间隙配合，方便装配时的快速套接，孔壁的粗糙度要求控制在Ra1.6以内，减少轴孔配合时的滑动磨损，齿轮端面与安装基准面的垂直度公差控制在0.02mm范围内，避免齿轮运转时出现端面跳动，影响传动平稳性。轮齿的齿向误差需要严格控制，因为直齿齿轮的啮合是全齿宽同时接触，齿向偏差过大会导致啮合时局部应力集中，轻则出现传动噪音，重则导致轮齿崩断。在实际应用场景里，这类小齿轮常和同模数的大齿轮组成减速传动副，在小型通讯设备的旋钮调谐结构中，它负责把旋钮的旋转力矩传递到电位器或者调谐电容上，传动比的匹配要结合操作手感来调整，齿数的选择避开整数倍传动比，减少长期使用后的齿面磨损不均。设计时还考虑了轻量化需求，

　　齿轮基体部分在保证结构强度的前提下做了等壁厚设计，轮毂部分的厚度满足轴向定位的挡圈安装需求，轮缘部分的厚度足够支撑轮齿的抗弯强度，不会因为传递扭矩出现轮缘变形。齿根部分做了微小的圆角过渡，避免应力集中，这一点对于小模数齿轮尤其重要，因为小模数齿轮的齿根厚度本身不大，直角过渡的话在冲击负载下很容易出现断齿问题。安装时的轴向固定采用轴用弹性挡圈即可，不需要额外的锁紧结构，因为这类场景下的轴向力几乎可以忽略，挡圈的安装槽位置要距离齿轮端面留出足够的间隙，避免挡圈和齿轮端面发生摩擦。从传动精度来看，这款齿轮的齿距累积误差控制在小模数齿轮的常规精度等级，满足民用小型设备的传动需求，不需要过高的精度等级带来不必要的加工成本，

　　齿面粗糙度控制在Ra3.2以内，既能减少啮合时的摩擦阻力，又能控制加工成本。在实际装配调试中，要注意配对齿轮的中心距偏差，中心距过大会导致齿侧间隙过大，传动出现回差，影响调谐类场景的调节精度，中心距过小则会导致啮合过紧，运转阻力变大，加速齿面磨损，甚至出现卡滞问题。齿轮的材料选择如果是量产场景可以选用POM工程塑料，自带润滑特性，运转噪音小，适合小型电子设备的静音需求，如果是负载稍大的场景可以选用黄铜或者铝合金材质，兼顾强度和加工性能。
