CNC加工中心用弧形刀具夹紧工装结构

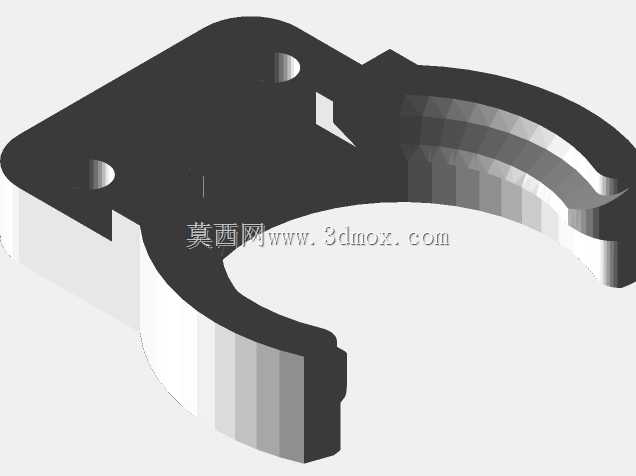

　　这款弧形夹紧结构主要适配Sabre Milacron系列立式CNC加工中心的主轴侧刀库定位工位，日常加工场景中承担圆盘刀库换刀位的刀具临时夹持与定位职责，区别于常规主轴拉爪的拉紧功能，该部件属于刀库侧的辅助定位构件，在机械手完成取刀前的预夹紧环节，避免刀具在刀库链条转动过程中出现径向窜动、刀柄偏摆的问题，尤其在高速运转的链式刀库中，这类夹具的夹持稳定性直接影响换刀动作的成功率，一旦夹持间隙过大，机械手抓刀时极易出现刀柄错位，进而触发机床换刀报警甚至撞刀事故。从结构设计逻辑来看，整体采用单悬臂C型开口结构，安装侧设置两个同轴定位销孔，用于和刀库安装基座的定位销配合，保证安装后的位置度公差控制在0.02mm以内，

　　避免长期换刀冲击导致的安装位偏移；开口侧的弧形内轮廓完全匹配CAT40标准刀柄的夹持段外圆尺寸，弧面做了分段式的让位设计，靠近开口端的位置做了15度的导入倒角，方便刀柄在推入夹具时自动导正，不会因为刀库停位的微小误差出现卡滞。弧面的中段设置了一圈内凹的容屑槽，加工过程中溅入的铝屑、切削液残渣可以暂时存留在槽内，不会因为硬质颗粒垫在夹持面和刀柄之间，导致刀柄被夹伤或者夹持定位失准。夹具的厚度方向做了等强度的减薄设计，安装侧的基座厚度比夹持弧段厚3mm，既保证两个安装孔位的结构强度，承受换刀时的侧向冲击力，又能减轻整体重量，降低刀库链条运转时的负载。从安装边界来看，两个安装孔的中心距为42mm，孔直径为6.5mm，

　　适配M6的内六角安装螺钉，安装后夹具的外轮廓最高点距离安装基座平面的高度为28mm，C型开口的中心距离安装基座平面的高度为18mm，刚好对应标准刀柄夹持段的中心高度，安装时需要保证开口弧面的中心与刀库刀柄定位座的中心同轴度误差不超过0.03mm，否则会出现刀柄推入时卡滞、夹持偏斜的问题。实际使用场景中，这类夹具的夹持力不需要过大，仅需克服刀柄自身重量以及刀库转动时的离心力即可，因此弧面与刀柄的配合间隙控制在0.05-0.1mm之间，既保证刀柄可以顺畅推入推出，又不会出现过大的晃动量。在长时间的使用过程中，夹持弧面会因为反复的刀柄摩擦出现磨损，当磨损量超过0.2mm时就需要及时更换，否则会导致刀柄定位偏差，影响换刀精度。

　　设计时特意在夹持弧面的外侧做了加厚的加强筋结构，从安装基座一直延伸到弧面的最外端，抵消反复夹持产生的形变，避免夹具开口出现外张变形，延长部件的使用寿命。不同于主轴拉爪需要承受切削过程中的巨大切削力，这类刀库侧的夹具仅承担换刀过程中的临时定位，因此材料选用45号钢经调质处理即可，表面做发黑防锈处理，不需要过高的硬度，但需要保证较好的韧性，承受换刀时的冲击载荷不会出现脆断。在实际的设备维护中，这类部件属于刀库的易损配件，通常每2-3年的设备维保周期就需要根据磨损情况批量更换，建模时需要严格匹配原设备的安装尺寸，尤其是两个安装孔的相对位置、开口弧面的中心高度、弧面的曲率半径这几个关键尺寸，必须和原厂配件保持一致，否则安装后会出现刀库卡刀、换刀掉刀的问题。另外，夹具开口处的导向倒角角度也需要严格控制，倒角过小起不到导正作用，倒角过大会减小有效夹持弧面的长度，降低夹持稳定性，通常倒角长度控制在2mm左右，角度15度是经过大量现场验证的合理参数，既可以覆盖刀库±0.1mm的停位误差，又不会过多占用有效夹持长度。
