圆柱螺纹口密封盛装瓶结构设计

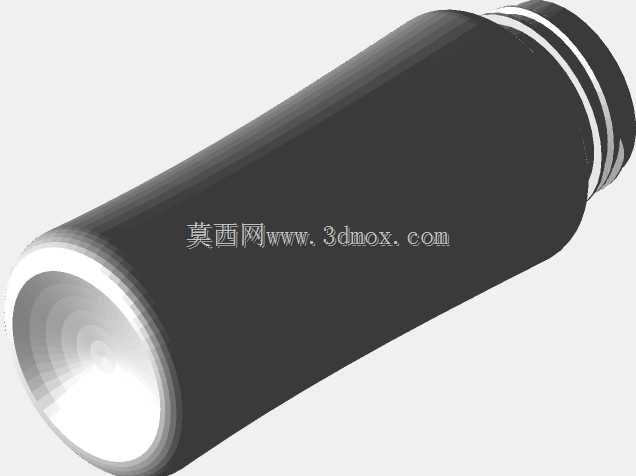

　　日常流体类物料的盛装场景中，这类圆柱型螺纹口瓶的应用覆盖范围极广，从日化洗护类膏体、水剂的分装存储，到工业场景下小剂量润滑脂、试剂的临时盛装，再到户外场景下饮用水、便携饮品的承载，都能看到这类结构的身影。不同于异形瓶身的设计取向，这款瓶身采用等直径圆柱构型，核心出发点是最大化空间利用率——圆柱截面在相同周长下表面积最优，既能够在固定外径尺寸下获得最大的内部容积，也能适配常规的圆柱形杯架、设备安装位的夹持边界，不管是嵌入桌面置物孔、安装在设备侧方的储液支架，还是放置在标准尺寸的周转格内，都不会出现异形结构的卡位、空间浪费问题。瓶口位置采用多道环形外螺纹设计，螺纹牙型选用标准的圆弧过渡牙型，避免尖锐牙口在反复旋合过程中出现崩边、磨损，

　　配套的瓶盖旋合后，螺纹副的配合长度覆盖整圈螺纹的三分之二以上，能够保证盛装低粘度流体时不会出现渗漏，即使瓶身倒置、受到常规的运输颠簸，密封面的贴合压力也能维持在稳定区间，不会因为温度变化带来的内部气压波动出现漏液。瓶身的壁厚设计采用渐变过渡方案，瓶口位置因为要承受螺纹旋合的扭矩、瓶盖反复拆装的冲击力，壁厚比瓶身主体厚1.2毫米左右，从瓶口往下30毫米的区间内，壁厚逐步过渡到瓶身主体的均匀厚度，瓶底位置做了内凹的圆弧加强结构，既能够避免瓶身放置时因为底面不平整出现晃动，也能提升瓶底的抗冲击能力，即使从1米左右的高度自由坠落到硬质水泥地面，瓶底的应力集中点也不会出现开裂。从建模的逻辑来看，整个瓶体采用旋转凸台作为基础特征，

　　先绘制半截面的轮廓线，轮廓线上的所有过渡位置都做了R2以上的圆角处理，避免直角位置出现应力集中，之后再通过螺旋线扫描切除生成瓶口的螺纹结构，螺纹的收尾位置做了渐消处理，不会出现螺纹起止点的突兀台阶，既方便瓶盖的旋入导向，也能避免加工过程中出现毛刺。瓶身的外表面做了细微的磨砂质感处理，不是光滑的亮面设计，一方面是提升手持时的摩擦力，沾有少量水渍、油污的时候也不会打滑，另一方面是避免亮面塑料容易出现的划痕明显、指纹残留的问题，日常使用过程中外观的耐久度更好。实际选型适配的时候，需要注意瓶口的外径尺寸和配套瓶盖的匹配公差，螺纹的大径、中径、小径公差控制在IT12级即可满足民用场景的密封需求，如果是用于盛装有一定挥发性的溶剂类物料，

　　可以在瓶口位置增加一道环形密封槽，配套嵌入硅胶密封圈，进一步提升密封等级。瓶身的内部容积可以根据实际需求调整长度方向的尺寸，不需要改动瓶口和瓶底的结构，只需要调整圆柱段的长度就能衍生出不同容量的规格，这种模块化的设计思路能够大幅减少后续改型的建模工作量，也能让同一款瓶盖适配多个容量规格的瓶体，降低配套配件的开模成本。在做装配验证的时候，要重点检查螺纹旋合的行程是否顺畅，有没有出现干涉卡顿的问题，瓶身放在水平面上的时候，重心要落在瓶底支撑面的中心位置，避免出现倾斜倾倒的情况，当盛装满容量的液体时，整体重心高度不超过瓶身总高度的三分之二，保证放置的稳定性。
