拖车雨篷挂钩滑轮结构设计

　　该构件主要应用于货运拖车、农用拖挂设备的雨篷收放挂接场景，在日常拖挂运输作业中，雨篷是遮盖货厢、避免运输物料受雨水、扬尘侵蚀的核心防护部件，而这类带槽的轮式挂钩，正是承担雨篷拉索导向、篷布挂接定位的关键受力零件。从实际作业场景来看，拖挂车辆行驶过程中会持续产生振动，雨篷拉索会随着车辆颠簸、篷布受风鼓动产生往复滑动，普通固定式挂环很容易因为拉索反复摩擦出现磨损失效，甚至磨断拉索导致篷布脱落，而这种带环形槽的轮式结构，能够让拉索在槽内顺畅滑动，将滑动摩擦转化为轮体的转动摩擦，大幅降低拉索的磨损速率，同时也能减少雨篷收放时的操作阻力，单人即可快速完成篷布拉紧、松脱操作。

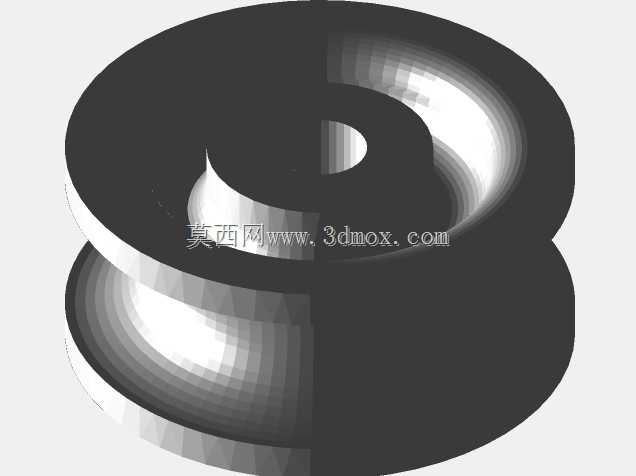

　　从功能特性上看，该构件采用同轴双层轮缘的槽型结构，中间的环形凹槽宽度匹配常用的雨篷拉索直径，能够对拉索形成横向限位，避免拉索在受力过程中从轮体上滑脱；两侧的轮缘直径大于槽底直径，形成足够的防护高度，即使拉索出现小幅跳动也不会脱离槽位。中心的通孔为安装轴孔，孔径匹配标准的挂接销轴尺寸，安装后轮体可绕销轴灵活转动，转动间隙控制在合理范围，既不会因为间隙过大出现轮体晃动异响，也不会因为间隙过小导致转动卡滞，在雨天、扬尘环境下依然能保持稳定的转动性能。

　　设计过程中首先需要匹配拖挂车辆雨篷的安装边界，轮体的整体外径需要控制在不超出货厢侧帮的安装空间内，避免突出部分在车辆行驶过程中剐蹭周边障碍物；中心轴孔的位置需要与雨篷支架的安装孔位同轴度保持在公差范围内，确保安装后轮体转动无偏摆。槽底的直径需要根据拉索的最小弯曲半径确定，避免槽底直径过小导致拉索反复弯折出现疲劳断裂，通常槽底半径不小于拉索直径的5倍，能够有效延长拉索的使用寿命。轮体的厚度方向尺寸需要匹配挂接支架的安装宽度，两侧轮缘的厚度需要满足受力要求，在拉索张紧状态下，轮缘承受拉索的侧向挤压力，厚度不足容易出现轮缘变形甚至断裂，因此在建模时需要对轮缘位置做等效应力校核，确保在额定张紧力下变形量在允许范围内。

　　从安装适配性来看，该构件可直接替换原有固定式挂环，不需要对雨篷支架做额外的打孔改装，中心销轴采用标准开口销固定方式，拆卸更换十分便捷，日常维护时只需要定期在轴孔位置加注少量润滑脂，即可保证轮体长期灵活转动。在实际使用中，这类构件不仅可以用于拖车雨篷的拉索导向，也可适配其他需要绳索导向、张紧的设备场景，比如小型货运车辆的篷布挂接、户外仓储帐篷的拉绳定位等，结构通用性较强。建模过程中对轮槽的表面粗糙度做了对应设置，槽底表面保持适中的光滑度，既不会因为过于粗糙加剧拉索磨损，也不会因为过于光滑导致拉索出现打滑现象，平衡了耐磨性能与牵引摩擦力的需求。两侧轮缘的边缘做了小圆角过渡，避免锐边切割拉索外层的防护层，即使拉索出现小幅倾斜接触轮缘，也不会被锐边割伤，进一步提升了整体部件的使用寿命。
