带侧隙消除结构的T8丝杆螺母组件

　　在桌面级数控设备、小型线性滑台、3D打印传动单元、精密微调机构这类对传动回程误差有明确控制要求的场景里，普通T8丝杆与铜螺母的配合结构往往存在固有侧隙，当滑台需要频繁换向、做微米级进给调整时，螺纹配合间隙带来的空程误差会直接影响终端执行件的定位精度，严重时还会在往复运动中产生反向冲击，加剧螺纹副的磨损速度，缩短整套传动机构的维护周期。这款消隙型T8螺母组件，就是针对这类小负载精密传动场景的痛点做的结构优化，核心是通过双螺母预紧加弹簧补偿的结构，持续抵消螺纹副长期运行磨损后产生的配合间隙，不需要人工定期调整预紧力，就能在全寿命周期内保持稳定的低侧隙传动状态。

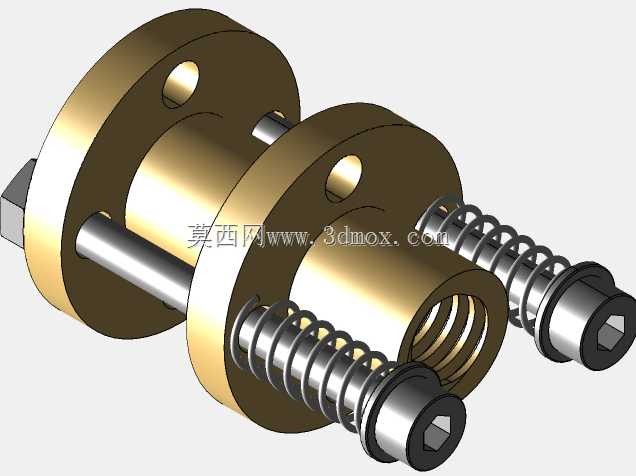

　　从结构组成来看，组件核心是两个同轴布置的T8螺纹铜螺母，两个螺母的法兰端面上各预留了三个均匀分布的光孔安装位，三根带内六角柱头的导向螺栓穿过两个法兰的对应光孔，螺栓杆部套有圆柱压缩弹簧，弹簧的预紧力始终将两个螺母沿丝杆轴向推开，让两个螺母的螺纹牙分别紧贴丝杆螺纹槽的两个相反侧面，从根源上消除螺纹配合的径向与轴向间隙。和传统的双螺母锁紧垫片消隙结构不同，这套弹簧补偿结构可以在螺纹牙出现正常磨损时，靠弹簧的伸长量自动补偿磨损带来的间隙增量，不需要运维人员定期拆开机构重新锁紧螺母，大幅降低了小型精密设备的后期维护工作量。

　　安装边界上，这款螺母组件适配公称直径8mm、导程根据常规T8丝杆规格匹配的梯形丝杆，两个法兰的安装孔位采用圆周均布设计，法兰外径、安装孔中心距都和常规T8法兰螺母的安装尺寸保持兼容，原有设备做精度升级时不需要重新加工安装位，直接替换原有普通铜螺母即可完成适配。导向螺栓的头部做了内六角沉台设计，安装时可以从法兰外侧直接锁紧，螺栓伸出法兰的长度控制在弹簧完全压缩时的极限长度以内，不会在螺母运动过程中与周边的丝杆支撑座、滑台型材发生运动干涉。弹簧的刚度经过匹配选型，预紧力大小控制在既可以完全消除螺纹侧隙，又不会额外增加螺纹副的转动阻力，避免丝杆传动过程中出现卡顿、磨损加剧的问题。

　　实际应用中，这类消隙螺母最常出现在桌面级CNC雕刻机的Z轴进给单元里，Z轴的下刀深度控制直接影响雕刻精度，普通螺母的回程间隙会导致下刀深度出现0.1-0.3mm的误差，换用这款消隙组件后，回程误差可以控制在0.05mm以内，完全满足小型雕刻件的加工精度要求。在精密光学调整架、实验室微量进给平台的传动结构中，这款组件的低阻力、自动补偿间隙特性，也能保证微调过程中没有空程，转动手轮时终端平台可以即时响应位移，不会出现手轮转了一定角度但平台没动的空程问题。在小型自动化点胶设备的Y轴传动结构中，消隙结构可以避免点胶头往复运动时因为侧隙出现的胶线错位问题，提升点胶轨迹的一致性。

　　设计过程中，两个螺母的螺纹同轴度是核心控制指标，加工时需要保证两个螺母装配到导向螺栓上后，内螺纹的同轴度公差控制在0.02mm以内，避免出现螺母与丝杆卡滞、运动阻力不均的问题。弹簧的选型需要匹配T8丝杆的常用负载，预紧力设置为丝杆额定轴向负载的10%左右，既保证消隙效果，又不会因为预紧力过大导致螺纹副的传动效率下降、磨损加快。法兰上的安装光孔与导向螺栓采用间隙配合，间隙量控制在0.05mm左右，既可以让两个螺母沿轴向自由滑动补偿间隙，又不会出现径向偏移导致螺纹不同轴的问题。螺母本体采用锡青铜材质，具备良好的自润滑特性，和钢制丝杆配合时摩擦系数低，长时间运行也不会出现咬合磨损的问题，弹簧采用不锈钢材质，避免长期使用出现锈蚀导致弹力衰减，导向螺栓采用标准碳钢内六角螺栓，采购替换方便，后期维护成本低。

　　和市面上常见的刚性预紧消隙螺母相比，这款弹簧补偿式的结构对安装误差的容忍度更高，即使丝杆存在轻微的同轴度偏差，弹簧的浮动结构也可以自动适配，不会出现卡滞问题，更适合小型民用设备、DIY改装场景的安装精度条件，不需要过高的加工装配精度就能实现稳定的消隙效果。组件的整体轴向长度比普通单T8螺母长约两倍法兰厚度加弹簧压缩后的长度，设计滑台结构时只需要预留对应的安装空间，不需要对原有传动布局做大幅改动，替换门槛极低。
