T8规格法兰式梯形传动铜螺母结构

　　做线性传动结构设计的工程师对T8规格的梯形丝杆副不会陌生，这次拆解的这款带法兰安装边的铜螺母，是桌面级线性传动机构里出镜率极高的配套零件，尤其在轻载往复运动的工位上，它的适配性往往比滚珠丝杆螺母更贴合低成本、低维护需求的场景。

　　从实际应用场景来看，这类螺母最常出现在小行程升降、水平进给的轻载机构里，比如小型工装的微调滑台、桌面加工设备的Z轴进给、检测设备的探针位移调节工位，还有不少需要手动调节间隙的定位机构，都会优先选这类梯形螺纹铜螺母——相比滚珠丝杆螺母的高精度高成本，它的自锁特性在垂直安装场景里能省掉额外的制动结构，不用额外加抱闸就能避免负载下滑，这对简化整机结构来说是很实用的优势。

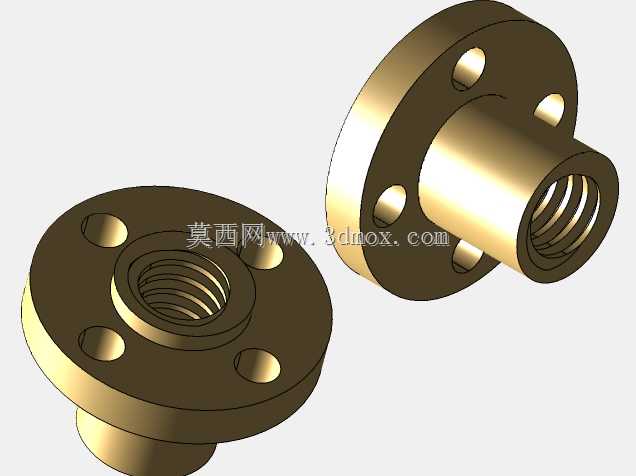

　　说到功能特性，这款螺母采用法兰一体式结构，安装端的圆盘上均匀分布了四个沉头安装孔，不需要额外做螺母座的抱紧结构，直接通过螺栓就能把螺母固定在滑动台面上，安装公差容忍度比圆柱抱紧式螺母高不少，哪怕安装面的平面度有小范围误差，法兰面的贴合也能保证螺母和丝杆的同轴度不会偏差太大。内孔是标准的T8梯形螺纹，牙型角30度，和同规格的轧制T8丝杆配合时，传动间隙可以通过选配不同公差等级的螺母来控制，日常轻载使用时，铜材质本身的自润滑特性能减少丝杆的磨损，哪怕没有持续加注润滑脂，也能在低转速往复运动里保持较长的使用寿命，不会像钢质螺母那样容易出现咬合拉毛的问题。

　　设计思路上，这款螺母没有做多余的减重或者异形结构，整体是非常务实的工程化取向：法兰盘的厚度刚好覆盖安装螺栓的沉头深度，不会因为法兰过薄导致安装时螺栓压紧力让法兰变形，也不会因为过厚增加不必要的重量和材料成本；螺母主体的伸出段长度做了优化，内螺纹的有效啮合长度达到了公称直径的1.5倍，这个长度比例是梯形传动螺母比较合理的取值——啮合长度太短会导致螺纹牙受力不均，容易出现滑牙，太长则会增加不必要的传动摩擦阻力，还会提升丝杆和螺母的同轴度装配要求。法兰上的四个安装孔采用等角度均布，不管是水平安装还是垂直安装，螺栓的受力都能均匀分布，不会出现单侧受力过大导致螺母偏斜的问题。

　　从安装边界尺寸来看，这款螺母的法兰外径适配常见的20mm型材安装槽位，四个安装孔的中心距刚好匹配标准的20系列铝型材端面孔位，不需要额外做转接板就能直接固定在型材搭建的机构上，这也是它在DIY设备、小型自动化工位里被广泛使用的原因之一。螺母的内螺纹轴线和法兰安装面的垂直度控制在合理的公差范围内，安装后丝杆转动时不会出现别劲、卡滞的问题，伸出端的外圆做了轻微的倒角处理，装配时能顺利导入安装孔，不会因为锐边刮伤安装面的涂层或者装配人员的手部。

　　实际选型使用的时候需要注意，这类铜螺母适合的传动线速度不高，一般不超过0.1m/s，负载也属于轻载范畴，单螺母的额定轴向负载大概在几十公斤级别，适合对传动精度要求不是极高、但需要稳定可靠、维护简单的场景。如果是有反向间隙要求的工位，也可以在这个螺母的基础上改造成双螺母消隙结构，但日常大部分普通进给场景里，单螺母的精度已经足够满足使用需求。另外铜材质的导热性较好，传动过程中产生的摩擦热可以快速通过法兰面传导到安装的金属台面上，避免长时间运行时螺纹副温度过高导致的咬合问题，这也是相比其他非金属螺母的明显优势。

　　在建模还原这个零件的时候，需要重点注意梯形螺纹的牙型参数匹配，T8丝杆的导程常见有2mm、4mm、8mm几种规格，对应的螺母内螺纹导程必须和配套丝杆完全一致，否则会出现无法旋合或者传动卡滞的问题；法兰上的沉头孔深度要和选用的螺栓规格匹配，保证螺栓拧紧后头部不会高出法兰端面，避免影响安装贴合度；螺母端面的倒角和内螺纹的入口倒角也要做出来，这些细节虽然不影响核心功能，但却是实际生产装配里必不可少的工艺结构，缺了这些结构的模型在出工程图或者做装配仿真的时候，很容易出现工艺性问题，导致后续加工出来的零件无法顺利装配。
