适配20XX铝型材的M5规格T型紧固件

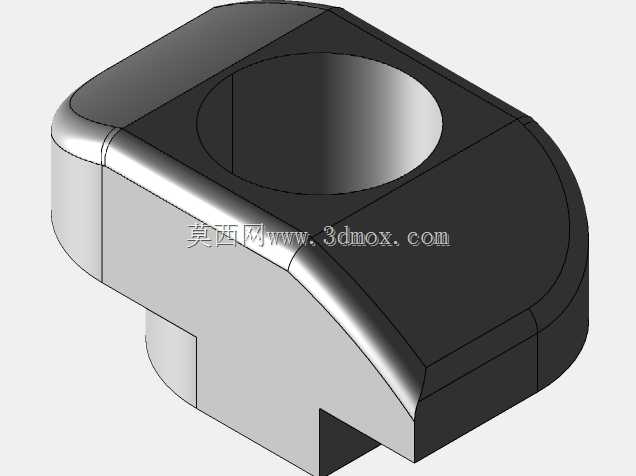

　　在工业铝型材框架搭建的各类场景中，这类T型紧固件是型材拼接工位上的高频使用连接件，日常做设备护罩框架、流水线工作台架、物料周转货架、小型自动化设备基座的型材组装时，都需要用到这类适配型材槽道的紧固件来完成型材与外接配件、型材与型材之间的锁紧固定。区别于常规的外六角或内六角螺母，这款M5规格的T型紧固件专门针对20系列欧标或国标铝型材的槽口尺寸做了适配设计，头部的T型结构可以直接卡入型材的预置槽道内，安装时不需要提前在型材内部预埋螺母，也不需要从型材端部逐段滑入螺母，可在型材槽道的任意位置直接卡入后调整安装点位，大幅提升框架组装的作业效率，尤其是后期对框架做点位改造、加装附属配件时，不用拆解已搭建完成的型材结构，

　　直接在对应槽位卡入紧固件即可完成加装作业。从结构设计来看，这款紧固件的主体采用了半圆弧加直边的头部轮廓，直边部分刚好贴合铝型材槽道的两个内侧平行壁，卡入槽道后不会发生周向转动，锁紧螺丝时不需要额外用工具固定螺母本体，单人即可完成锁紧操作；头部的厚度尺寸严格匹配20系列型材的槽道内部深度，卡入后不会突出型材槽道表面，避免影响型材表面的盖板、面板安装，也不会出现突出部分剐蹭管线、作业人员的问题。中间的螺纹部分采用M5标准螺纹规格，建模时采用模拟螺纹结构而非全细节写实螺纹，一方面可以降低模型的面数，在做大型铝型材框架整体装配时，不会因为单个紧固件的模型面数过高导致整体装配文件卡顿，提升大装配体的操作流畅度；

　　另一方面模拟螺纹的结构完全满足装配干涉检查、装配点位验证的设计需求，结构工程师在做框架设计时，可以直接调用该模型完成整体装配排布，验证安装点位是否存在干涉、锁紧空间是否足够。从安装边界来看，这款T型紧固件的头部宽度尺寸刚好适配20系列铝型材的槽口宽度，卡入槽道后可沿槽道方向自由滑动调整位置，调整到目标点位后，配合M5规格的内六角螺丝或外六角螺丝，即可将角件、连接板、脚轮、合页、传感器安装座等各类外接配件牢牢锁紧在型材表面；紧固件下部的定位凸台尺寸刚好贴合型材槽道的底部定位槽，锁紧时不会出现偏移错位，保证连接点的锁紧力均匀分布，不会因为长期受载出现点位滑移的问题。在实际的设备组装场景中，这类T型紧固件的使用量非常大，

　　单台小型铝型材框架设备往往需要用到几十甚至上百个同规格紧固件，因此在做三维建模时，这类标准配件的模型需要严格控制尺寸精度，保证和实际采购的成品尺寸完全一致，避免在设计阶段出现装配点位预留错误、安装空间不足的问题。这款模型的外形做了合理的简化，去掉了实际生产中不必要的微小倒角、表面纹理等非关键特征，既保证了关键安装尺寸的准确性，又尽可能压缩了模型的文件体积，适合在各类大型铝型材装配项目中重复调用。在做框架受力设计时，这类M5规格的T型紧固件单颗可承受的静态锁紧拉力可满足常规轻型框架的连接需求，适合用于护罩封板固定、小型传感器安装、轻型附件挂载等受力不大的连接点位，如果是重载的连接点位，则需要选用更大规格的T型紧固件搭配高强度螺丝使用。设计这类紧固件模型时，需要重点关注头部的外形尺寸和槽道的配合间隙，间隙过大会导致锁紧时螺母出现晃动，连接刚性不足；间隙过小则会导致卡入槽道后滑动阻力过大，不方便调整安装位置，这款模型的配合间隙按照实际工业铝型材配件的通用公差做了预留，既可以顺畅滑动调整位置，又不会出现锁紧时的晃动问题。
