M5规格T型螺纹紧固连接零件

　　在工业铝型材框架搭建、通讯设备内部模组固定、自动化生产线治具装配这类场景里，T型紧固件是型材槽道安装体系里的核心连接件之一，这款M5规格的T形紧固件，专门适配欧标20系列铝型材的槽道尺寸，也可用于各类带预置T型槽的安装基面，解决传统六角螺母无法从型材侧面滑入槽道、只能从端部穿装的装配痛点。从实际使用逻辑来看，这类T形紧固件的核心作用，是在T型槽内形成可靠的螺纹承载基座，配合M5规格的外螺纹螺栓，实现型材与型材、型材与外置安装板、型材与功能模组之间的可拆卸刚性连接，相比焊接固定方式，它支持装配位置的灵活调整，后期维护改造成本极低，在小负载的通讯设备机架、桌面型自动化设备机架、3D打印机框架这类场景中应用极为广泛。

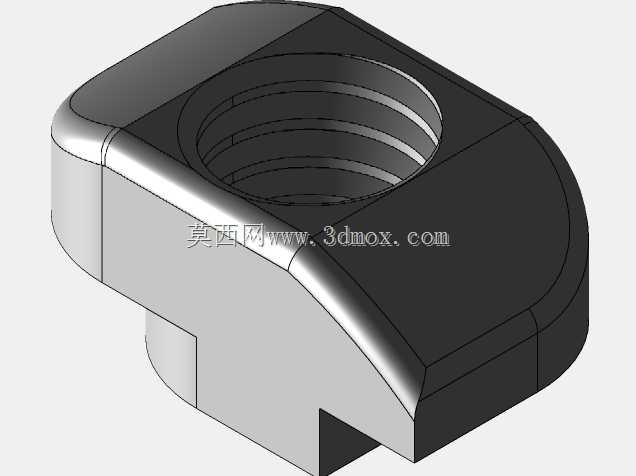

　　从结构设计思路上看，这款紧固件的外形做了针对性的适配优化：主体下半部分为窄边导向结构，尺寸刚好匹配对应T型槽的槽口宽度，可直接从槽道任意位置的侧面滑入，滑入后旋转90度，紧固件上部的宽边结构即可卡入T型槽的宽腔内部，承受螺栓锁紧时的轴向拉力，不会从槽口脱出；上部的承载面做了圆角过渡处理，一方面避免滑入槽道时尖锐棱角刮伤型材槽道的阳极氧化层，另一方面在锁紧时能让承载面与槽道内部的贴合更均匀，减少应力集中导致的型材局部变形。中间的内螺纹为标准M5粗牙螺纹，螺纹有效啮合长度满足通用紧固件的设计规范，能够保证足够的螺纹连接强度，适配常规M5内六角圆柱头螺栓、盘头螺栓的锁紧需求，可承受的静态拉拔载荷完全覆盖20系列铝型材框架的常规使用负载要求。

　　从安装边界尺寸来看，这款T形紧固件的整体厚度控制在适配20系列铝型材槽腔深度的范围内，滑入槽道后不会突出型材表面，不会影响后续板材、面板的平贴安装；紧固件的宽度方向尺寸经过精准核算，在槽道内滑动时不会出现卡滞，同时锁紧后不会出现绕螺纹轴线的自转问题，无需额外在槽内设置防转结构，单人即可完成装配作业，能有效提升现场装配效率。在实际选型使用时需要注意，这类T型紧固件适配的T型槽槽宽需与紧固件导向段宽度匹配，锁紧扭矩需控制在M5螺纹的合理扭矩范围内，避免扭矩过大导致螺纹滑牙或者紧固件变形；如果用于有振动的工况场景，可配合防松垫圈或者螺纹胶使用，进一步提升连接可靠性。相比传统的方形螺母，这款带圆角过渡的T形紧固件在槽道内滑动的顺畅度更好，不会出现棱角卡滞在槽道接缝处的问题，在多段型材拼接的长槽道内使用时，移动调整安装位置的操作更加顺手，适合需要频繁调整安装位置的治具、传感器安装座等场景使用。
