110kw圆盘削片机传动带安全防护结构

　　在木材削片加工的生产现场，圆盘削片机是将枝桠材、小径木、板皮等原料切削成工艺木片的核心设备，110kw功率规格的机型多应用于中型人造板生产线、商品木片加工点，这类设备的传动端普遍采用窄V带或联组带传递电机输出扭矩，传动带的线速度通常在20m/s以上，一旦出现带体疲劳断裂、跳动脱槽的情况，高速甩出的带体或带轮部件会直接威胁周边巡检、上料作业人员的人身安全，同时外露的传动部件也容易被现场散落的木片、枝桠卡入，造成传动系统卡滞、带体异常磨损，甚至引发设备过载停机。这款防护结构正是针对110kw圆盘削片机的传动带区域定制设计，完全覆盖带传动的两个带轮与整段传动带的运行区间，从物理层面隔离人员肢体、外界杂物与高速运转部件的接触。

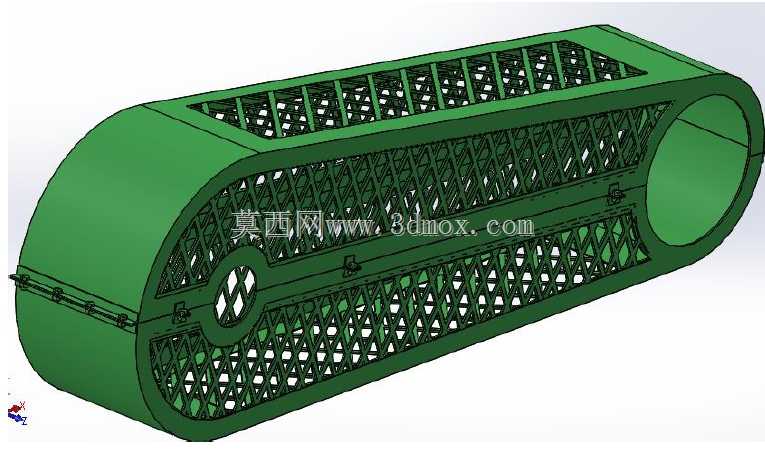

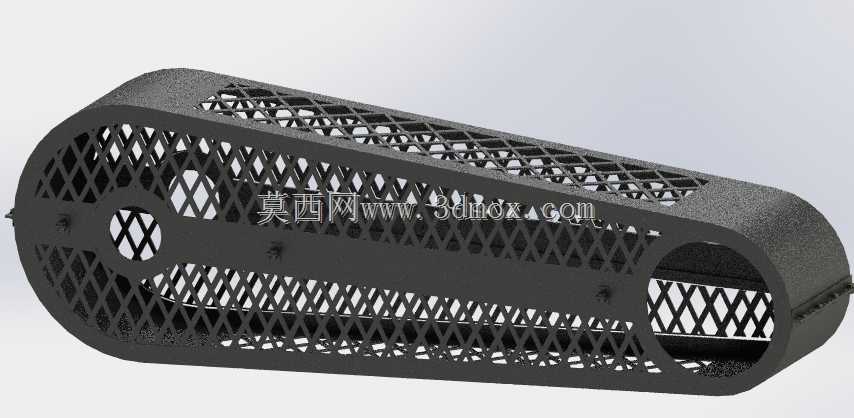

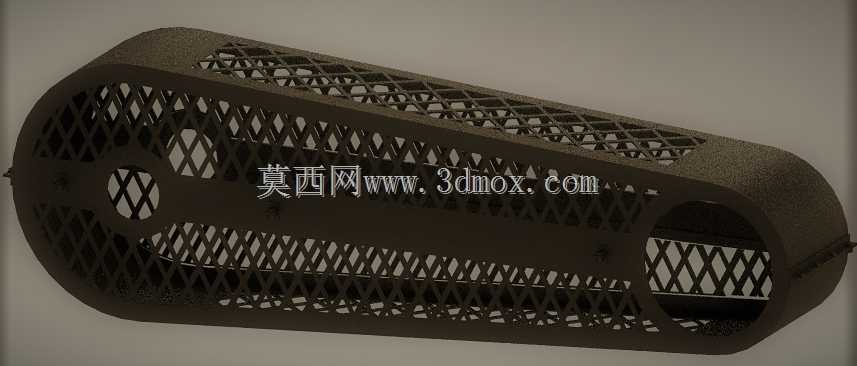

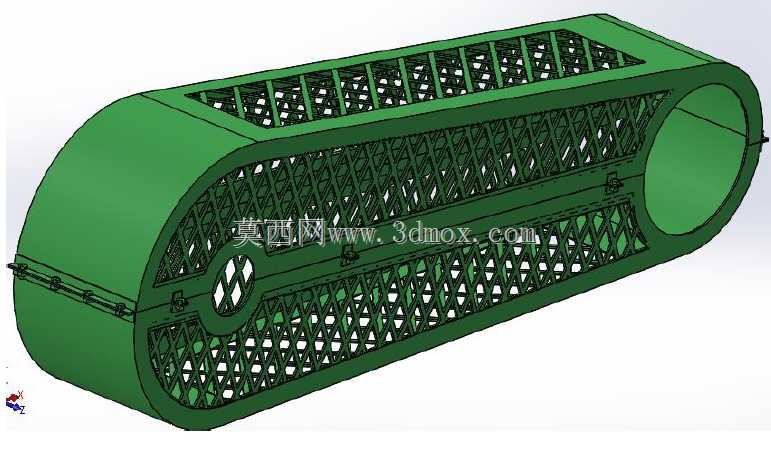

　　从结构设计逻辑来看，整体采用长环形封闭壳体结构，轮廓完全避让带轮的旋转包络线，两端的圆弧段分别对应电机端带轮、主轴端带轮的最大回转直径，预留了单侧3mm的安全间隙，既不会出现运转过程中护罩与旋转部件的刮擦干涉，也不会因间隙过大导致杂物从边缘缝隙卡入。护罩主体采用菱形网格镂空结构，网格的镂空边长控制在8mm以内，这个尺寸经过现场验证，既可以完全阻挡人员手指误伸入护罩内部触碰运转部件，满足机械安全防护的间隙要求，又能保证传动区域的空气流通，带传动运转过程中产生的摩擦热可以通过网格空隙及时散出，避免封闭护罩导致的带轮区域温度过高，加速橡胶带体的老化失效。护罩的安装面设置在两个带轮中心连线的侧方基准面上，

　　通过四个预留的沉头安装孔与设备机架的预装螺柱连接，安装孔位做了±2mm的位置公差补偿，即使现场机架焊接存在小幅的位置偏差，也能顺利完成护罩的装配，不需要额外进行现场配焊、打孔作业。护罩的壁厚根据受力工况做了差异化设计，安装边的实体区域厚度为4mm，保证与机架连接的结构刚度，设备运行过程中不会因传动带的气流扰动、设备自身振动产生共振异响；网格区域的筋条厚度为2mm，在保证整体抗冲击能力的前提下尽可能降低护罩自重，单人即可完成拆装作业，日常更换传动带、调整带轮中心距的时候，只需要拧下四个固定螺母即可取下护罩，不需要额外拆卸周边的上料槽、机架护板等部件，大幅降低日常维护的操作难度。在实际应用场景中，这类防护结构除了满足基础的安全防护要求，

　　还能减少现场木片粉尘在带轮槽内的堆积，以往无防护的状态下，木片粉尘容易嵌入带轮的V型槽内，导致带体与槽面的贴合面积减小，传动效率下降，还会加剧带体的侧面磨损，安装这款护罩后，大部分飞溅的木片会被护罩格挡在外，只有极少量的细粉尘可以通过网格进入，日常维护时用压缩空气从网格处吹扫即可完成清理，不需要频繁拆卸护罩做深度清洁。设计过程中还特意规避了以往焊接式护罩的缺陷，传统的钢板焊接护罩往往存在焊接变形、安装对位困难、长期使用后焊缝开裂的问题，这款一体化结构的防护件没有额外的焊接拼接缝，整体结构的应力分布更均匀，即使被现场意外掉落的小木块、金属件砸到，网格结构也能通过小幅的弹性变形吸收冲击能量，不会出现壳体开裂、变形卡滞旋转部件的问题。护罩的整体长度根据110kw机型的标准中心距设计为680mm，宽度为180mm，整体高度为220mm，安装后突出机架安装面的距离为120mm，不会超出设备原有操作通道的安全边界，也不会遮挡设备主轴的润滑注油点、电机的接线盒位置，日常巡检时可以直接通过网格观察传动带的张紧状态、带体表面是否有开裂破损情况，不需要拆卸护罩就能完成日常点检工作。
