立式气动砂纸冲孔加工工装设备

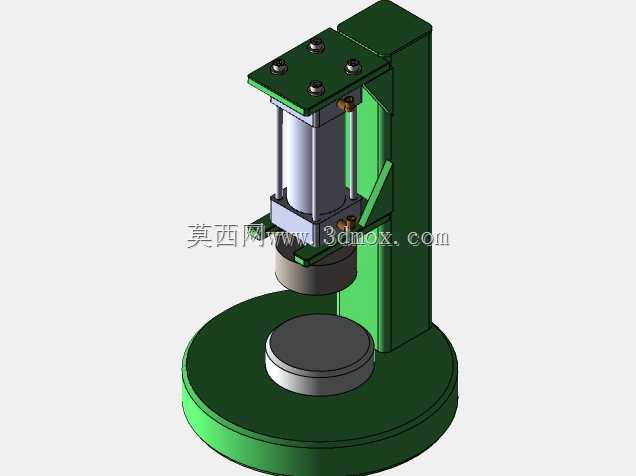

　　在磨具加工、五金表面处理、精密试样制备的生产环节中，砂纸的定尺寸冲孔是一道容易被忽略但直接影响后续装夹效率与加工精度的工序，这款立式气动砂纸冲孔设备，正是针对小批量多规格砂纸冲切需求开发的专用工装。不同于通用压力机的大行程大吨位设计，该设备的整体结构围绕砂纸这类薄型柔性磨料的冲切特性做了针对性优化，整机采用立式立柱支撑布局，圆形铸铁底座提供足够的配重与放置稳定性，底座上表面设置的下模工位为圆形沉台结构，可根据不同冲孔直径快速更换配套下模，适配从φ6mm到φ25mm的常见砂纸安装孔加工需求，下模工位与底座上表面的平面度公差控制在0.02mm以内，避免冲切过程中砂纸出现褶皱、偏移导致的孔位毛刺或椭圆问题。

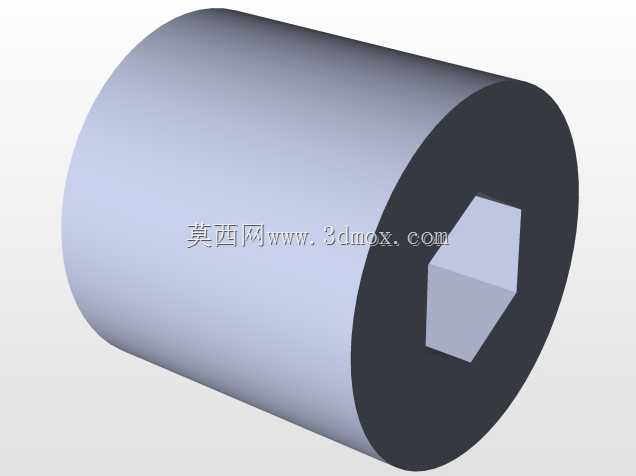

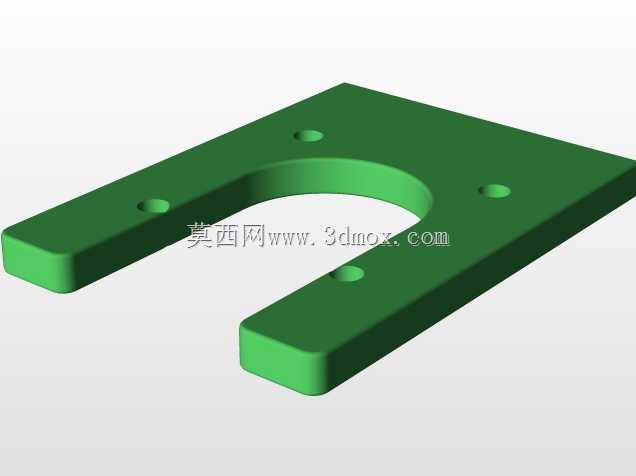

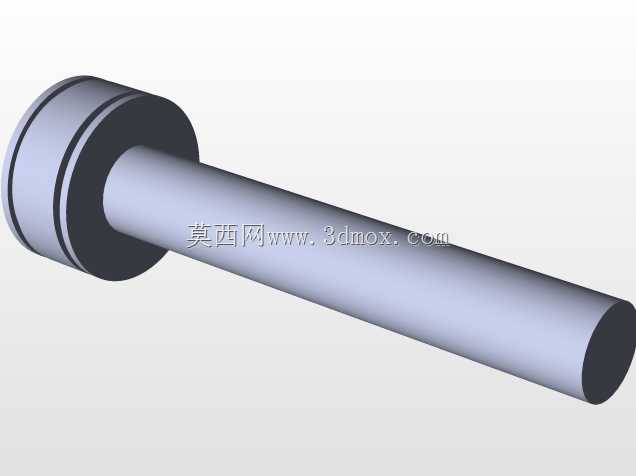

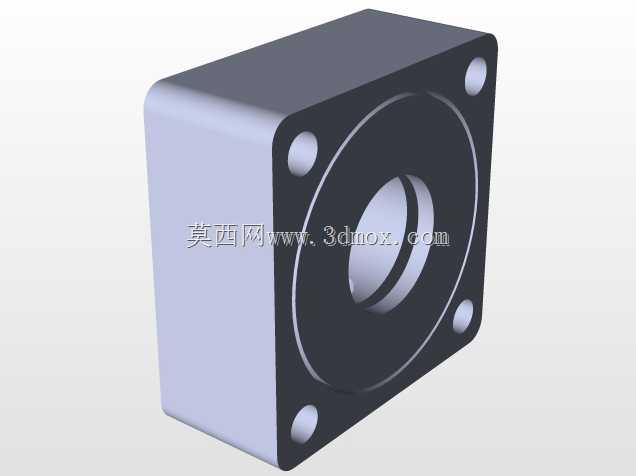

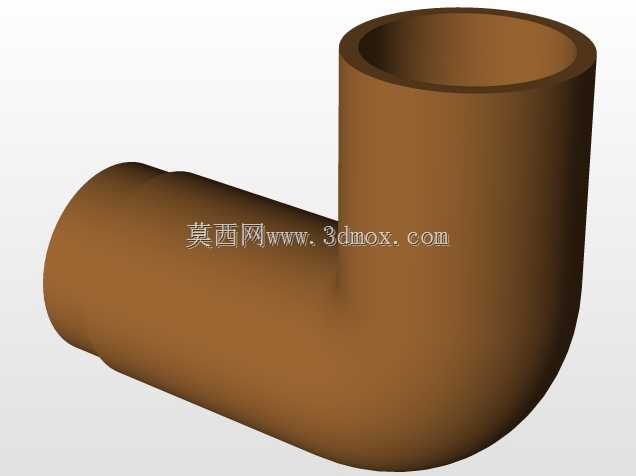

　　设备的执行单元采用标准小型气动气缸作为动力源，气缸垂直固定在立柱顶端的安装板上，安装板通过四根等高导柱与下方的上模安装座连接，导柱与直线轴承配合保证上模下行过程中的垂直度，冲切行程控制在50mm，既满足叠层砂纸的冲切厚度需求，又不会因为行程过长导致作业效率降低，气缸的工作压力适配车间常规0.5-0.7MPa气源，无需额外配置增压装置，单冲次循环时间可控制在1.2秒以内，单次可冲切80-120目叠层砂纸厚度达10mm，完全满足中小批量磨具制备车间的日加工需求。从结构设计的细节来看，上模安装座与冲头的连接采用快拆式夹头结构，更换不同规格冲头时无需拆卸整体模架，仅需松开夹头锁紧螺钉即可完成冲头替换，配合底座上的定位挡块，

　　可实现不同幅面砂纸的快速定位，挡块的位置可通过T型槽内的锁紧螺栓自由调整，适配方形、圆形等不同外形砂纸的冲孔定位需求。设备的立柱与底座之间采用加强筋焊接结构，焊接后经过整体去应力退火处理，避免长期冲切振动导致的结构变形，立柱侧面预留的气动阀安装位可根据需求加装手动换向阀或脚踏控制阀，解放操作人员的双手，上下料过程中可通过脚踏开关控制冲头动作，大幅提升连续作业的操作便利性。在安装边界方面，设备整体占地直径不超过350mm，整机高度控制在480mm，可直接放置在常规工作台面上使用，无需额外做地基固定，底座底部预留的四个橡胶减震垫可抵消冲切过程中的振动传递，避免对工作台面上其他精密量具造成影响。不同于大型冲压设备的安全风险，

　　该设备的冲切区域设置了半透明亚克力防护挡板，挡板与气动阀做了联锁设计，挡板未完全落下时气缸无法启动冲切动作，从结构上避免操作过程中的误压伤风险。在实际应用场景中，这类设备除了用于常规砂纸的冲孔加工外，更换配套的冲切刀具后，还可用于薄毛毡、橡胶垫片、绝缘纸等薄型非金属材料的定尺寸冲孔，适配实验室试样制备、小型磨具生产车间、五金抛光耗材加工点等多种场景，设备的所有气动元件均采用标准通用件，后期维护更换无需定制专用配件，导柱部位的注油孔可定期加注润滑脂，保证长期使用后的运动精度不会出现明显衰减。从建模逻辑来看，该三维模型完整还原了设备的所有装配关系，包括导柱与轴承的配合间隙、气缸的安装定位尺寸、上下模的对中调整结构，可直接用于工程出图或后续的结构优化迭代，建模过程中对所有焊接件、机加工件的工艺倒角、安装让位槽都做了完整还原，没有出现工艺不可实现的悬空结构或干涉问题，每个零件的建模都遵循实际加工的工艺顺序，比如底座的沉台加工面、安装板的螺栓过孔、导柱的定位销孔都做了准确的特征还原，可直接导出工程图用于生产制造。
