起重作业用滑轮式吊钩组结构设计

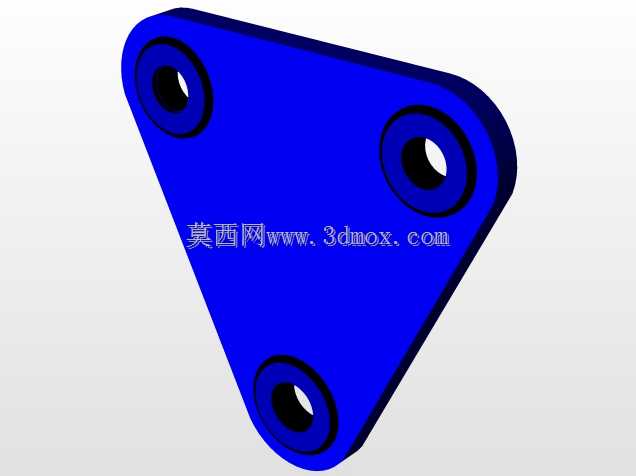

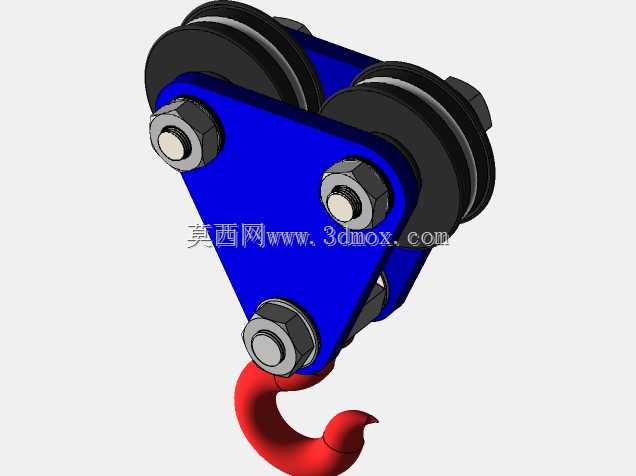

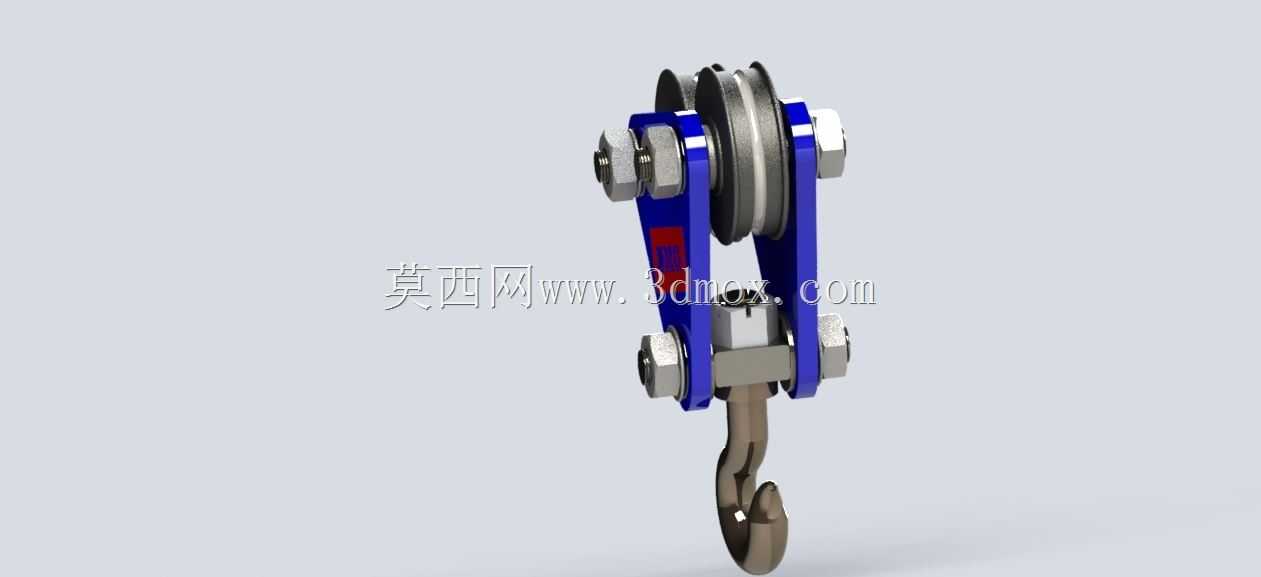

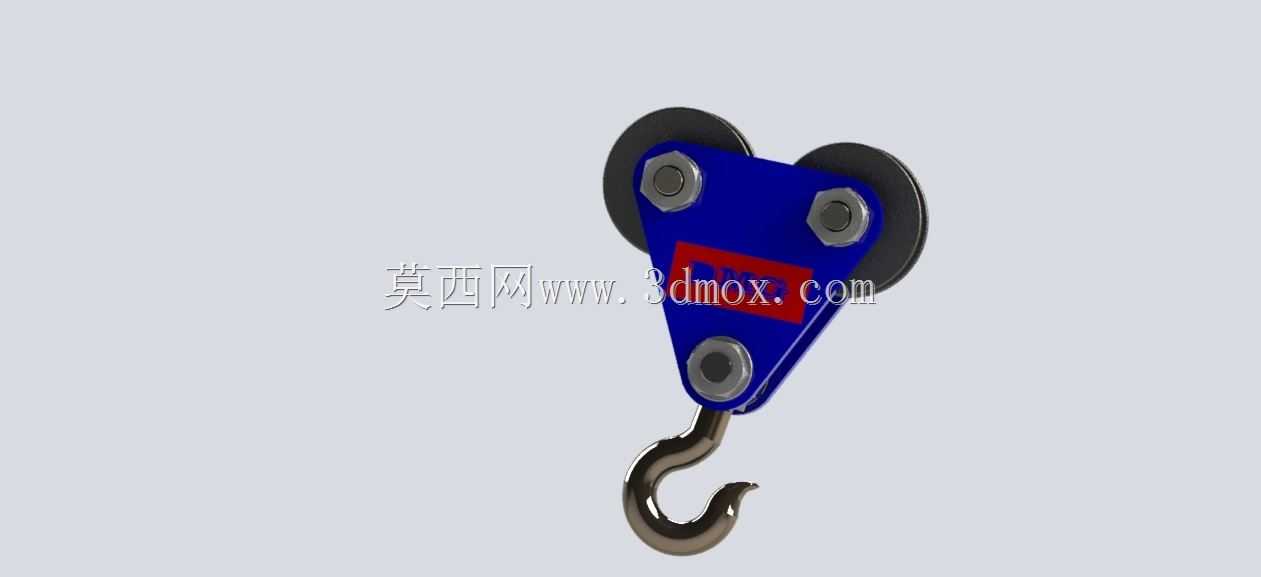

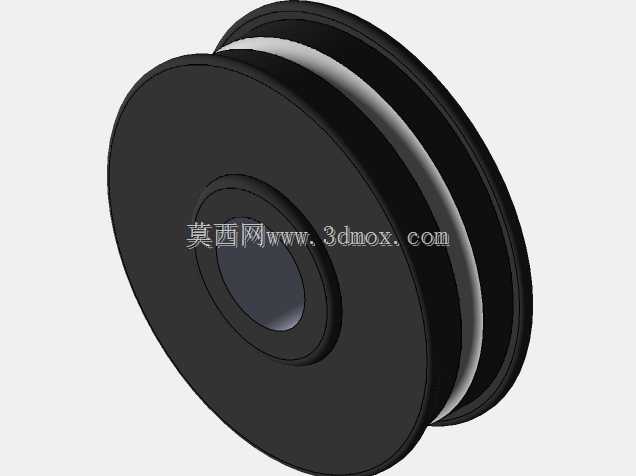

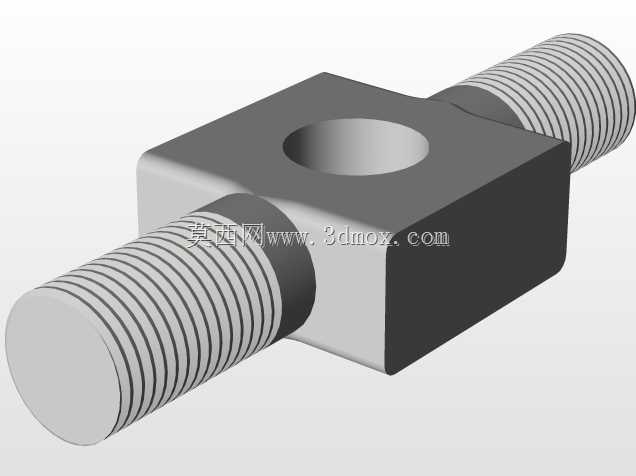

　　在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，吊钩组是直接承接载荷、连接起升钢丝绳与被吊物的核心执行部件，其结构合理性直接决定吊装作业的可靠性与作业安全冗余。这套滑轮式吊钩组采用双夹板支撑结构，两侧立式夹板作为核心承载骨架，上部通过销轴固定定滑轮组件，滑轮槽型匹配常规619、637系列起重钢丝绳，绳槽圆弧半径做了适配性优化，避免钢丝绳在卷绕过程中出现硬弯折、局部挤压应力集中的问题，滑轮两侧加装的防尘端盖可以阻挡作业现场的粉尘、铁屑进入滑轮轴承腔，延长转动副的维护周期。夹板中部的连接轴将滑轮架与下部吊钩体做铰接连接，吊钩可以沿铰接轴做360度水平回转，适配不同起吊角度下的载荷对中需求，

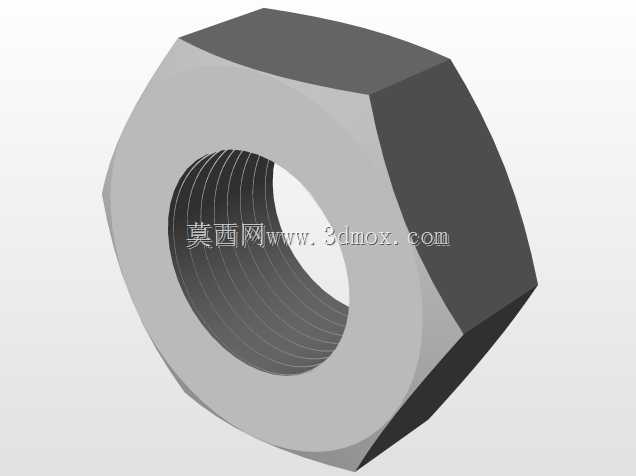

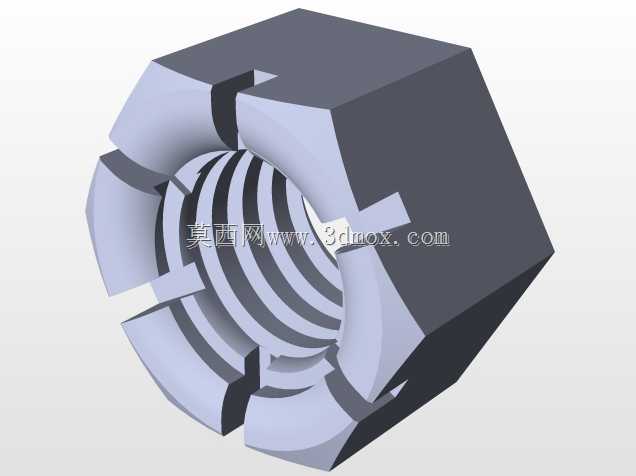

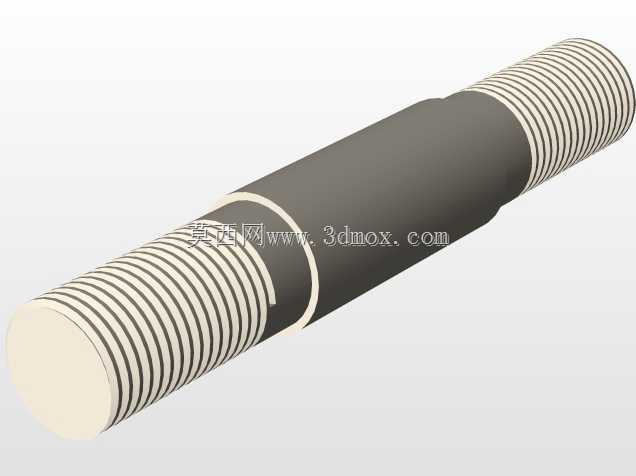

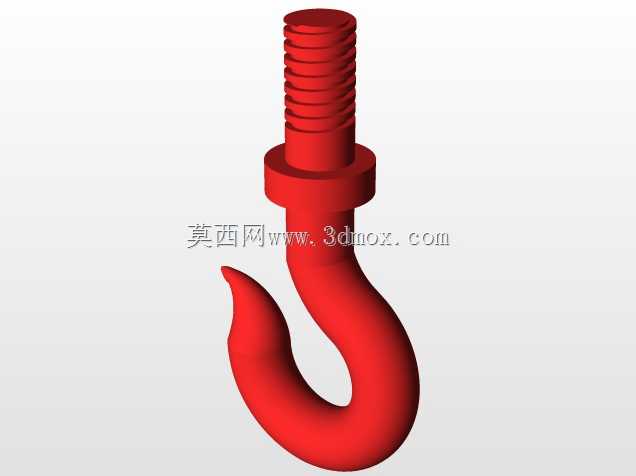

　　避免被吊物在起升过程中出现扭转、钢丝绳打扭的问题；吊钩钩头采用锻造钩体的常规结构形态，钩尖位置设置的防脱挡板可以在吊装过程中避免吊索具从钩口意外滑脱，降低作业过程中的脱钩风险。从设计逻辑上看，这套结构优先考虑了载荷传递路径的平顺性：起升钢丝绳的拉力通过滑轮轴传递到两侧夹板，再沿夹板垂直向下传递到中部铰接轴，最终通过吊钩体传递到被吊物，整个传力路径没有多余的弯折结构，所有承载销轴都采用双螺母加开口销的防松结构，避免起重作业过程中受振动、载荷冲击出现紧固件松脱的问题。安装边界上，上部滑轮的轴端间距、滑轮直径都匹配中小吨位桥式起重机、门式起重机的起升机构安装尺寸，不需要对原有起重机的小车架、

　　钢丝绳缠绕系统做额外改造就可以直接替换同吨位级的原有吊钩组；夹板外侧预留的螺栓孔位可以加装行程限位碰块，适配起重机起升高度限位装置的触发需求，避免吊钩过卷扬冲顶。在实际使用场景中，这类吊钩组可以配合卸扣、吊装带、钢丝绳索具完成不同形态工件的吊装作业，滑轮的转动阻尼经过适配调整，在空载状态下吊钩下落时不会出现滑轮卡滞、钢丝绳松股乱绳的问题，铰接位置的润滑注油孔设置在夹板外侧，日常维护时不需要拆解整个吊钩组就可以完成润滑脂加注，降低现场维护的操作难度。钩体的开口尺寸、钩身截面尺寸都按照常规中小吨位起重载荷的强度要求做了匹配，钩身危险截面的应力分布经过结构优化，在保证足够强度冗余的前提下尽可能降低了整个吊钩组的自重，减少起升机构的无效载荷消耗，提升起重作业的有效载荷利用率。两侧夹板的连接螺栓采用对称布置，所有承载面都做了机加工找平处理，避免装配后出现附加装配应力，导致局部结构受载不均出现早期疲劳损伤。
