双级联动式机械锁具结构设计方案

　　在工业机柜、通讯设备箱体、自动化设备防护舱这类需要分级权限管控的场景里，单级锁具往往无法满足多层级的防护需求，比如运维人员仅能开启外层维护舱，核心调试舱需要更高权限解锁，这时候双级联动的锁具结构就有了明确的用武之地。这款双级锁的结构设计，核心是通过两组独立的锁止滑块实现分级解锁逻辑，第一级锁舌解锁后，第二级锁止机构的限位卡扣才会解除约束，避免非授权人员直接触碰核心部件，相比传统的串联式锁具，它的联动结构做了集成化处理，所有传动部件都收纳在一体式金属壳体内，不会出现外露连杆卡滞、积灰锈蚀的问题。

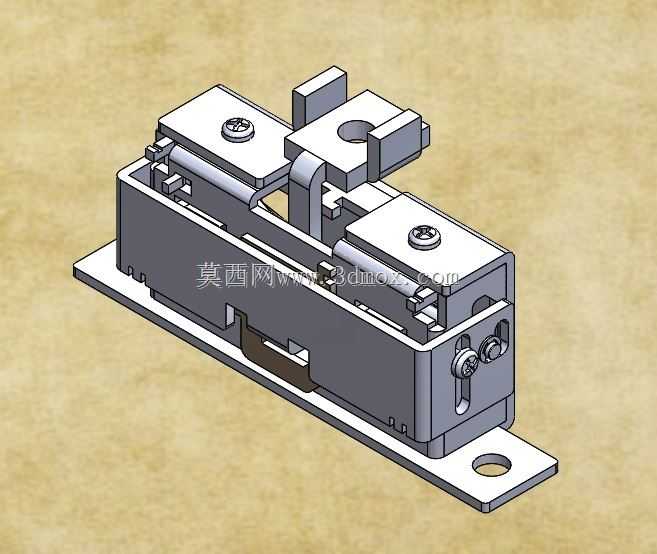

　　从实际安装适配的角度看，这款锁具采用底板法兰式安装结构，底板两端预留了标准安装孔位，安装时只需要在门板或舱壁上开出对应尺寸的矩形让位槽，将锁体嵌入后用两颗紧固件穿过底板孔位固定即可，不需要额外做复杂的让位加工，适配1.2mm到2.5mm厚度的金属门板，安装后锁体突出门板表面的高度控制在18mm以内，不会在设备运输、人员操作时形成刮蹭隐患。锁体的整体宽度控制在42mm，长度方向含安装底板为96mm，对于内部空间局促的小型通讯箱体、紧凑型工控机柜来说，不会占用过多内部布线或元件安装空间。

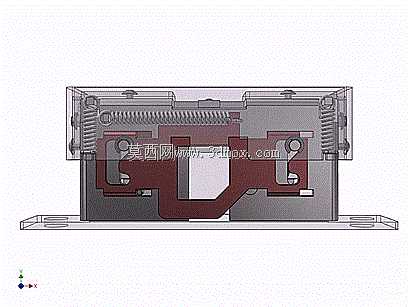

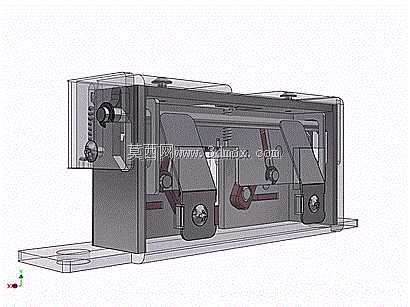

　　功能实现层面，第一级锁止采用横向滑动锁舌结构，解锁时锁舌向内收回7mm行程，即可解除外层舱门的锁止约束，这一阶段第二级锁的拨块被第一级锁体上的限位挡块完全锁死，即便撬动第一级锁的锁孔位置，也无法触发第二级的解锁动作。当第一级解锁到位后，限位挡块随第一级滑块移动到让位位置，第二级锁的拨块才获得转动空间，转动第二级锁芯后，会带动内部的竖向锁舌伸出，卡入舱体内部的锁止卡槽，实现第二级的锁定或解锁，两级锁的解锁动作存在明确的先后逻辑，不会出现误操作导致的锁具卡死。

　　设计过程中针对常见的锁具故障点做了针对性优化，比如锁舌与壳体的滑动接触面设计了嵌入式耐磨衬垫，长期反复滑动不会出现金属磨屑堆积导致的卡滞，锁芯与拨块的连接部位采用扁位传动结构，相比传统的销钉连接，能承受更大的扭转力矩，避免暴力扭转时销钉断裂导致锁具失效。壳体的拼接缝隙控制在0.15mm以内，能够阻挡日常环境中的灰尘、飞溅的水渍进入锁体内部，适配车间、户外通讯基站这类有一定防护要求的使用场景，不需要额外加装锁具防护盖。

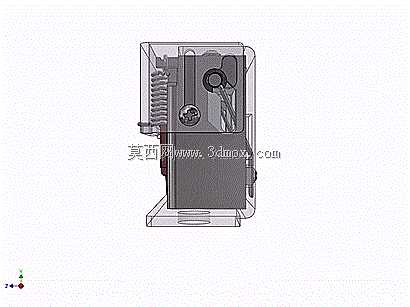

　　从结构建模的细节来看，所有零件的棱角都做了R0.3以上的倒角处理，既避免加工时的锐边割手问题，也能减少零件热处理、表面处理过程中的应力集中，锁体表面采用喷塑处理的工艺预留面，建模时已经考虑了喷塑层0.08mm的厚度公差，零件装配后不会因为表面处理层的厚度导致装配间隙过小。锁具内部的复位弹簧采用标准圆柱螺旋压缩弹簧，选型时匹配了对应的弹簧刚度，解锁后锁舌能自动回弹到位，不会出现锁舌回缩后无法弹出导致的虚锁问题，弹簧的安装位置设计了导向柱，避免弹簧长期使用后出现歪斜、卡滞的情况。

　　在实际选型适配时，这款锁具可以根据使用场景更换不同的锁芯形式，比如通用的十字锁芯、三角钥匙锁芯，甚至可以适配电子锁芯的安装位，只需要调整锁芯安装孔的尺寸即可，不需要改动整体的传动结构，具备不错的衍生适配能力。对于需要做分级权限管理的设备来说，这种集成式双级锁比在舱门上安装两个独立锁具的方案更节省安装空间，整体外观也更简洁，不会破坏设备外表面的整体设计感，同时联动的解锁逻辑也能避免操作人员漏锁其中一级锁具导致的防护失效问题。
