双向可控硅电力电子模块三维设计

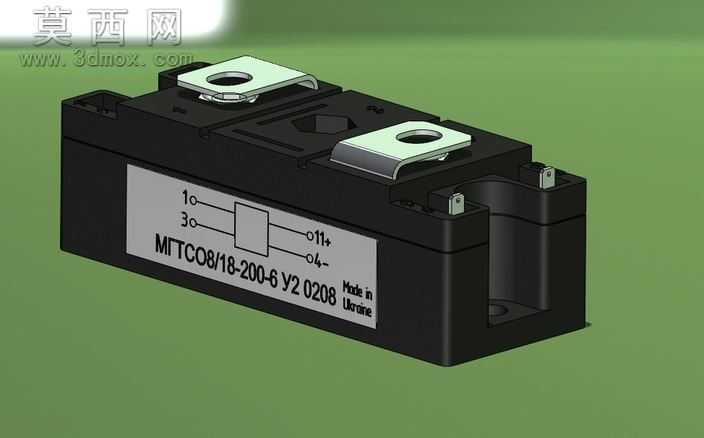

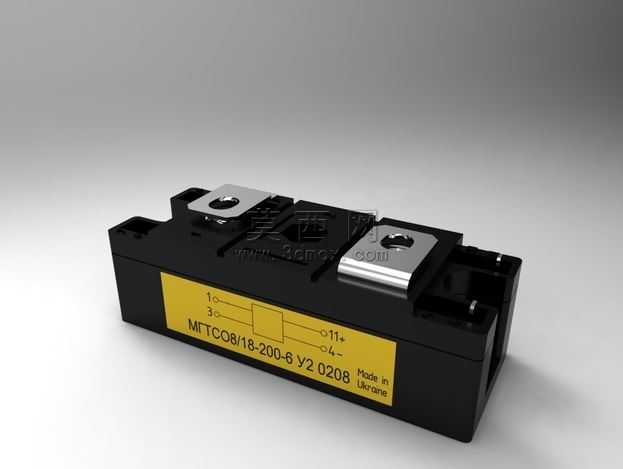

本作品为双向可控硅功率模块的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业级功率半导体模块的实际尺寸规范，还原了模块的完整结构细节。模型主体外壳采用阻燃工程塑料材质，渲染时赋予哑光黑色磨砂质感，表面做了细微的颗粒纹理处理，还原工业塑料件的真实触感与视觉效果，外壳边缘的倒角、卡扣结构、安装定位槽都做了精细化建模，每一处结构都对应实际生产的工艺特征。顶部的两个主接线端子采用镀锡铜排材质，建模时还原了铜排的弯折弧度、安装通孔的倒角细节，渲染时赋予金属银亮的光泽，同时做了轻微的氧化质感处理，避免金属材质过于失真，端子与外壳的装配间隙控制在合理公差范围内，还原真实产品的装配状态。正面的标识标签采用贴图方式实现，清晰还原了模块的型号参数、引脚定义示意图、产地标识等印刷内容，标签边缘做了轻微的做旧效果，模拟工业产品使用过程中的轻微磨损质感。模块侧面的控制引脚接口、散热腔体的内部结构也做了完整建模，可清晰展示模块的内部装配关系，散热基座部分采用铝合金材质，赋予细腻的金属拉丝纹理，还原功率模块散热基底的工艺特征。建模过程中采用自顶向下的设计思路，先绘制整体轮廓草图，再拆分外壳、端子、内部芯片载体、引脚等独立零件，最后完成虚拟装配，验证各零件之间的干涉情况，确保模型结构符合实际生产的装配逻辑。渲染阶段采用工作室布光方案，主光源从侧上方打亮模块主体，补光弱化暗部死黑区域，背景采用低饱和度的绿色渐变背景，突出模型主体的结构轮廓，同时添加柔和的地面阴影，增强模型的空间立体感，整体渲染效果贴近工业产品宣传图的视觉质感，可用于产品展示、教学演示、结构验证等多种场景。
