起动机后盖内置齿轮系曲轴接头结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:643802
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构
  • 起动机后盖内置齿轮系曲轴接头结构

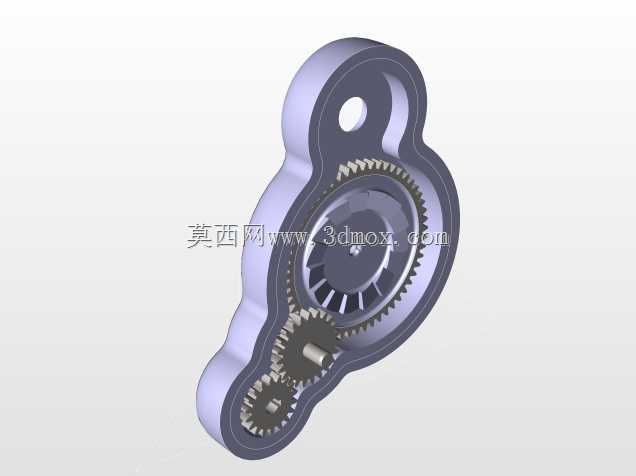

  这套结构是车用起动机端盖集成减速齿轮组的曲轴连接部件,日常主要搭载在小排量燃油动力设备的起动系统中,直接承担起动机动力输出端和发动机曲轴之间的扭矩传递、减速增扭功能,同时作为齿轮传动组的封闭承载壳体,隔绝外界泥沙、油污侵入啮合齿面,避免传动卡滞或齿面异常磨损。从实际装车场景来看,这类集成式后盖结构多应用在手持便携起动设备、小型通用汽油机、摩托车电起动系统上,相比分体式的端盖加独立齿轮室结构,集成式设计能减少30%左右的装配零件数量,降低整机装配公差累积带来的齿轮啮合偏差,同时缩小起动机整体径向尺寸,适配动力舱紧凑的安装空间。

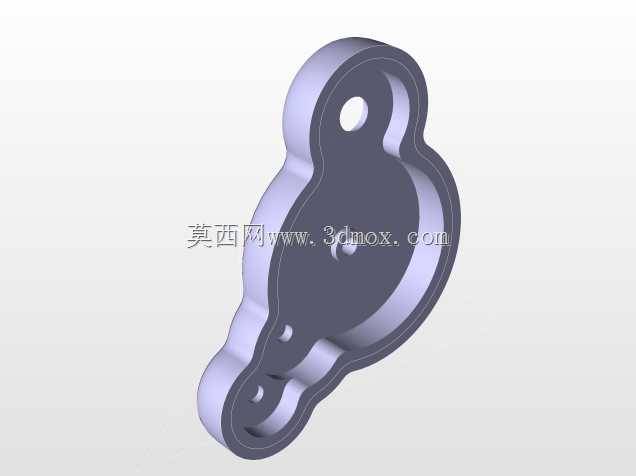

  设计层面首先围绕齿轮啮合的约束边界展开,壳体内腔的多级减速齿轮轴孔采用同轴度公差管控,相邻轴孔的位置度公差控制在0.02mm以内,保证各级渐开线圆柱齿轮啮合时的齿侧间隙处于0.08-0.15mm的合理区间,既避免间隙过大带来的起动冲击噪音,也防止间隙过小导致热胀后齿面卡滞。壳体外形采用随形设计,完全贴合内部三级减速齿轮的排布轮廓,没有多余的冗余结构,在保证壳体壁厚均匀(壁厚控制在2.5-3mm)的前提下尽可能压缩整体体积,壳体上端的悬挂安装孔直接和起动机本体的定位凸台配合,安装时孔位对齐后穿入固定螺栓即可完成定位,不需要额外调整齿轮啮合位置,降低售后维修的装配难度。

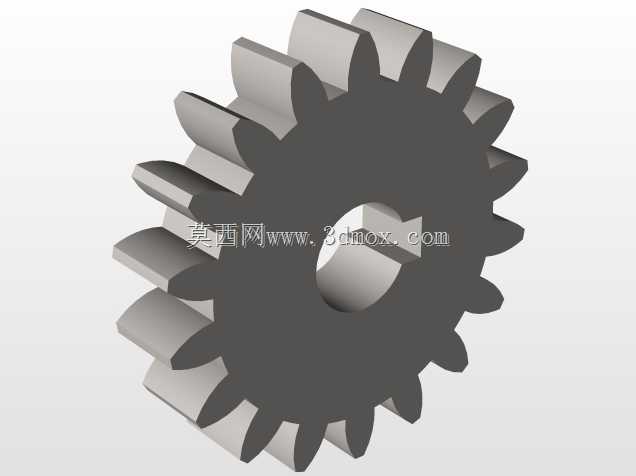

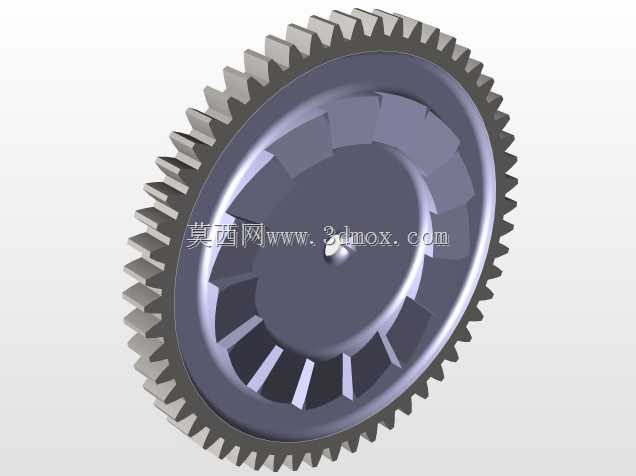

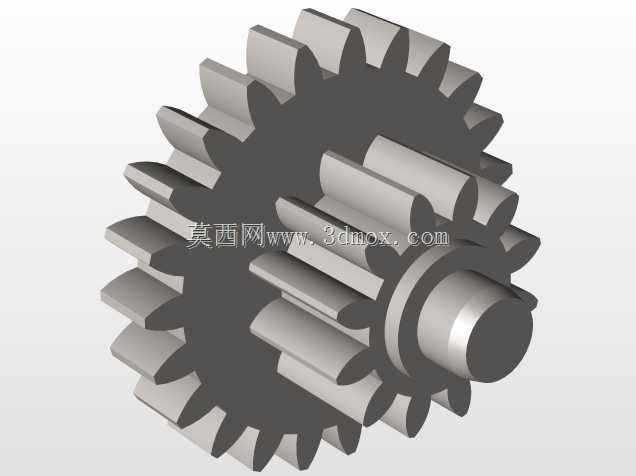

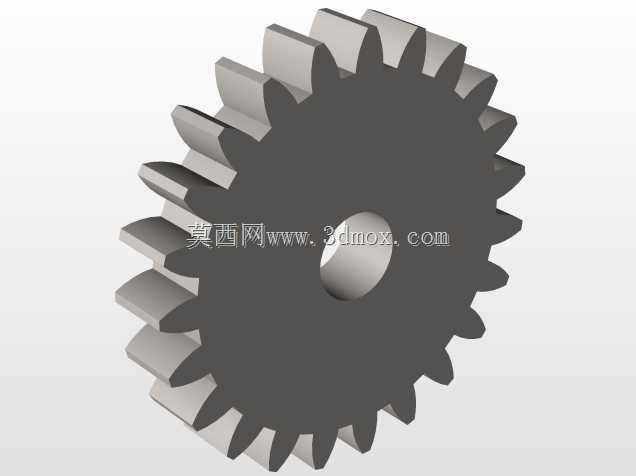

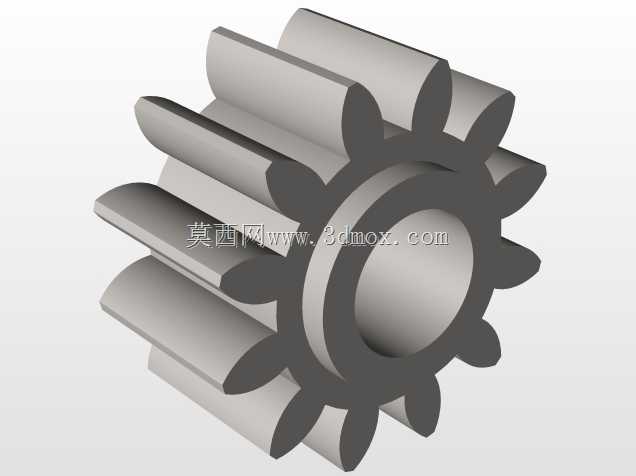

  从功能特性来看,内置的三级减速齿轮组将起动机直流电机的高转速低扭矩输出,通过逐级减速转化为低转速大扭矩的动力输出,最终通过末端的曲轴接头和发动机曲轴的起动齿圈啮合,带动曲轴完成初始转动达到点火转速。壳体本身采用压铸铝合金材质,兼顾轻量化和结构强度,内腔的齿轮安装轴位设计有嵌装的耐磨衬套,避免齿轮轴长期转动磨损壳体基材,延长部件整体使用寿命。安装边界上,该部件的整体轮廓最大径向尺寸不超过120mm,轴向厚度控制在35mm以内,和起动机本体配合的安装端面设计有密封胶圈槽,装配时嵌入O型密封圈即可实现IP54级的防护能力,适配车辆底盘、户外动力设备的复杂使用环境,能抵御日常行驶中的溅水、扬尘侵袭。

  建模过程中优先完成齿轮系的参数化建模,按照传动比分配各级齿轮的齿数、模数,先搭建齿轮啮合的运动约束,验证传动过程无干涉后再围绕齿轮轮廓生成壳体的实体结构,对壳体的转角位置做R2-R3的圆角过渡,避免压铸生产时出现应力集中导致的开裂问题,同时在齿轮轴孔的位置设计局部加厚凸台,提升轴孔位置的结构强度,承受起动瞬间的冲击载荷。曲轴接头的内花键参数和对应曲轴的外花键完全匹配,配合间隙控制在0.05mm以内,保证动力传递过程中无旷量,减少起动瞬间的冲击异响。
