汽车传动系统膜片弹簧离合器结构设计

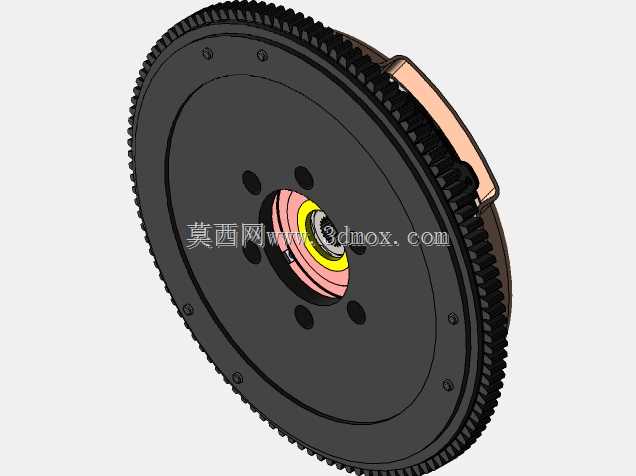

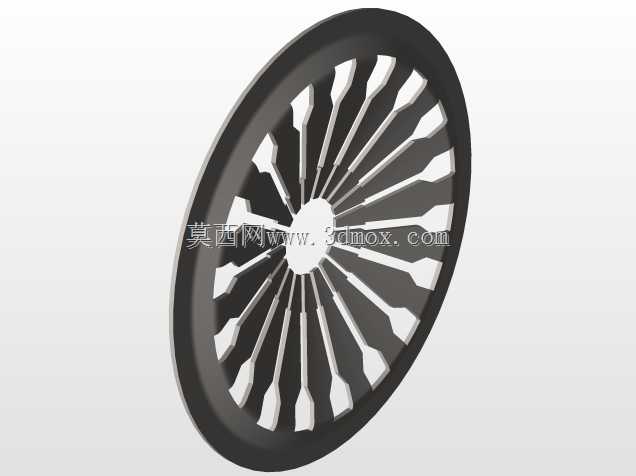

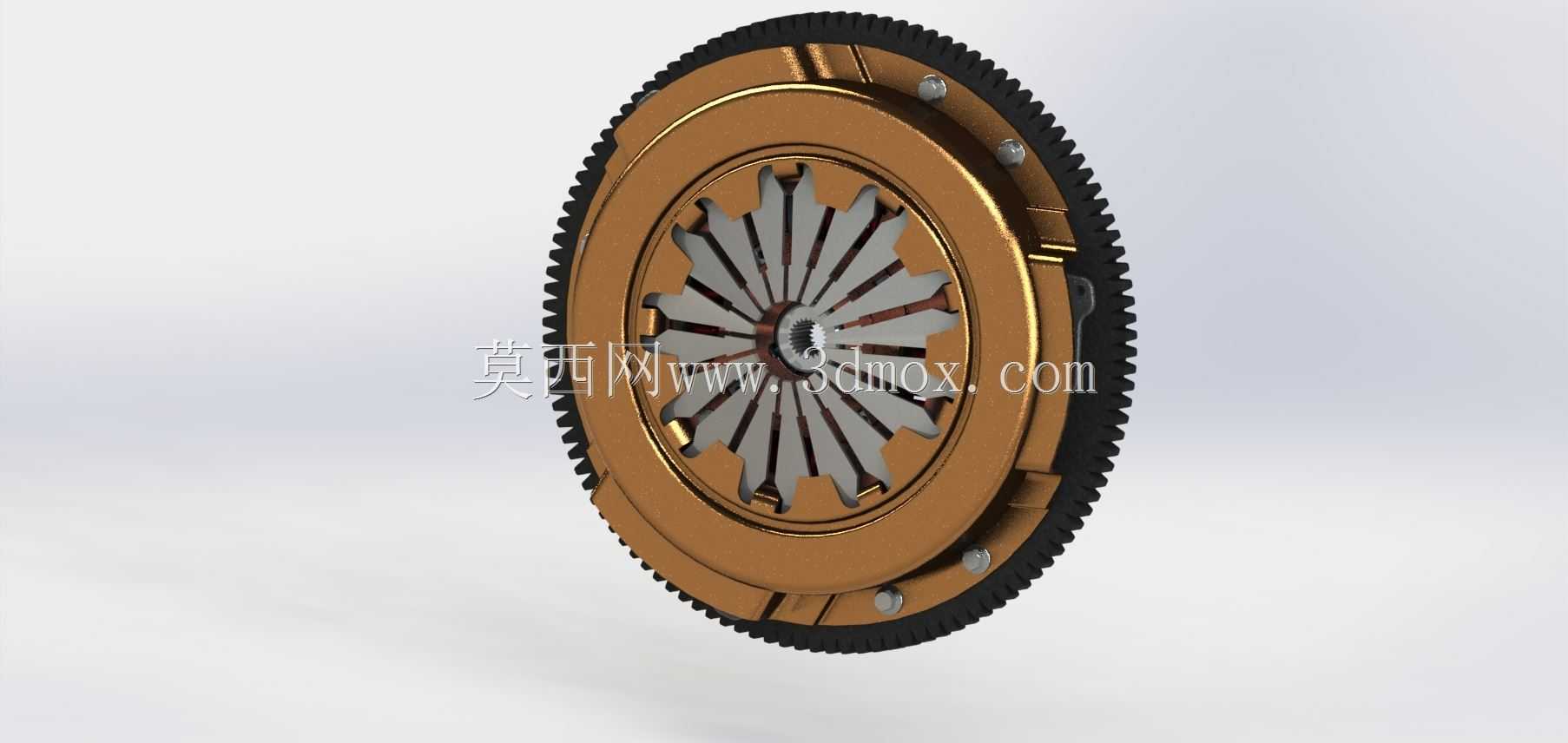

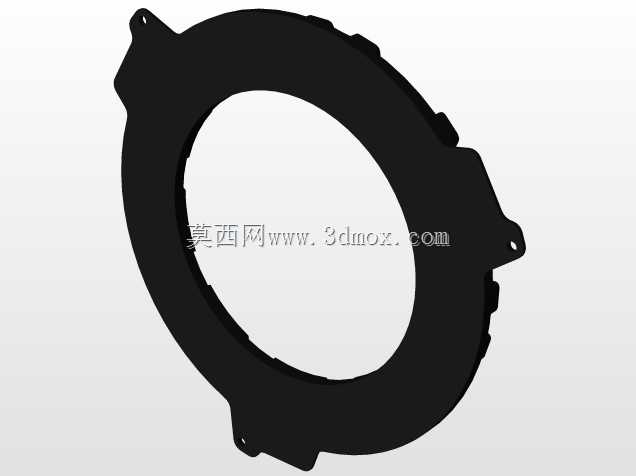

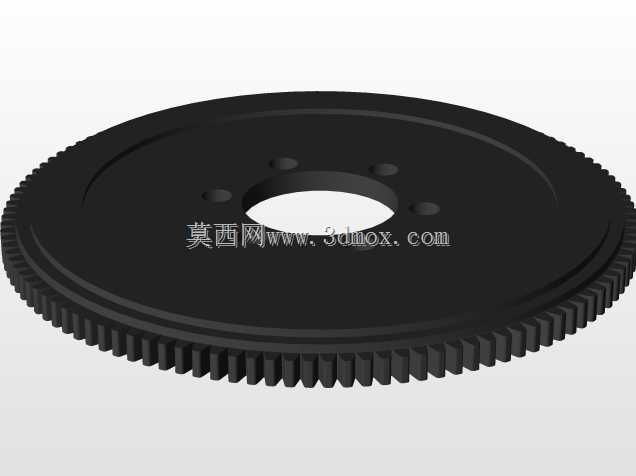

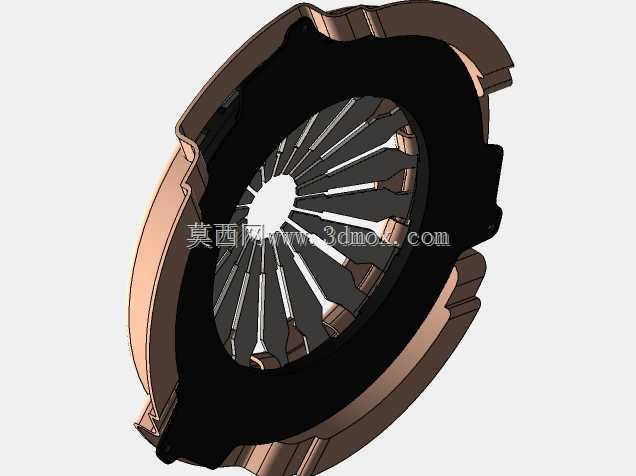

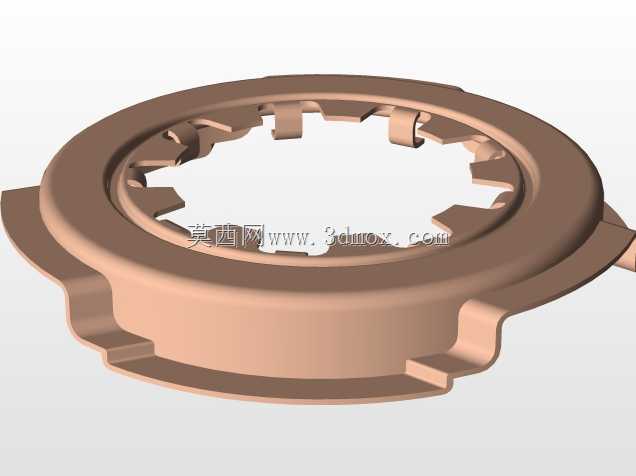

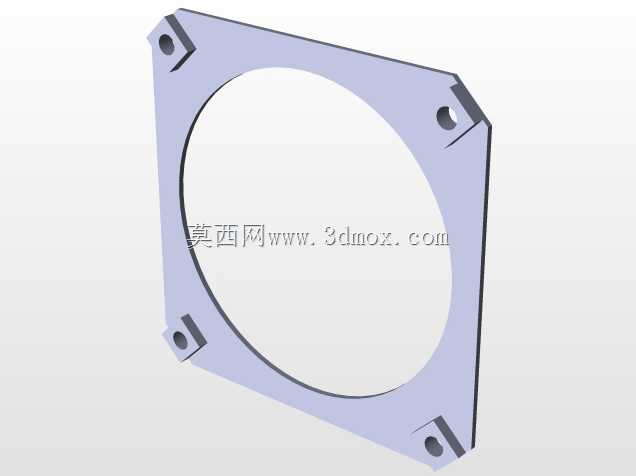

　　在手动挡燃油车的传动链路里，离合器是衔接发动机飞轮输出端与变速箱输入轴的核心动力切换部件，日常起步、换挡、紧急制动的动力切断与结合动作，都要依托这套结构完成，它的性能直接决定了动力传递的平顺性、传动效率以及整套传动系统的使用寿命。这套膜片弹簧式离合器的整体结构围绕飞轮安装基准设计，外圈带启动齿圈的飞轮作为动力输入的基础载体，齿圈参数匹配整车启动电机的啮合模数，保证冷启动时启动机驱动齿轮能顺畅啮合带动曲轴达到点火转速。压盘总成通过周向均布的固定螺栓与飞轮刚性连接，安装时需严格按照对角分次拧紧的工艺要求操作，避免压盘壳体受单侧压紧力产生翘曲变形，导致后续结合时摩擦面受力不均出现打滑、抖动问题。膜片弹簧作为核心压紧元件，

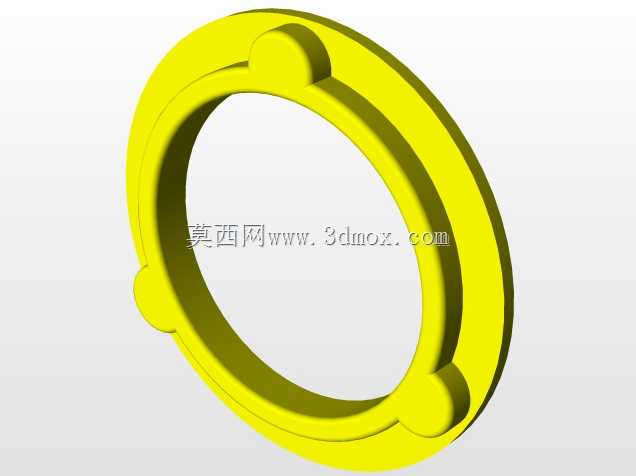

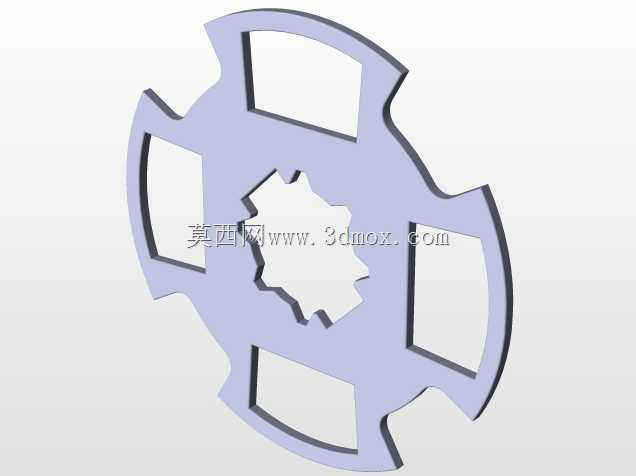

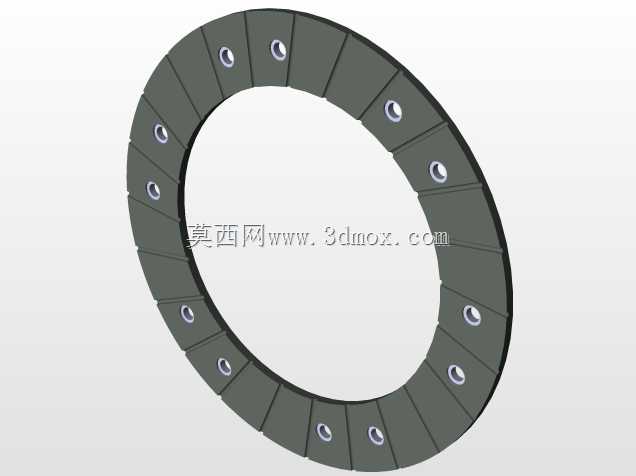

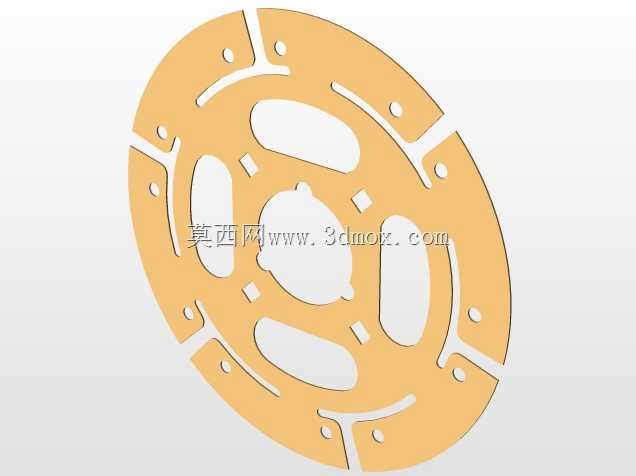

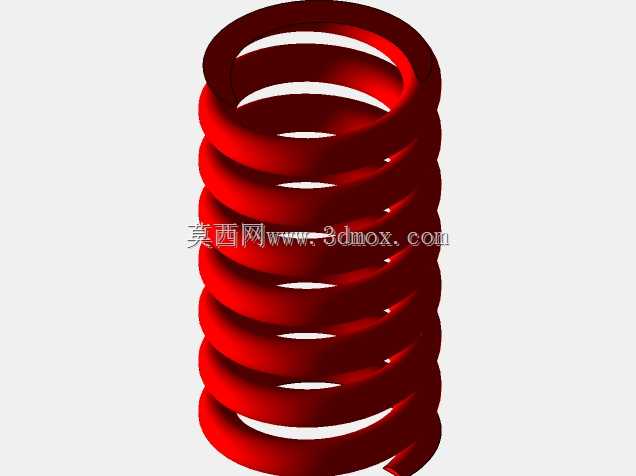

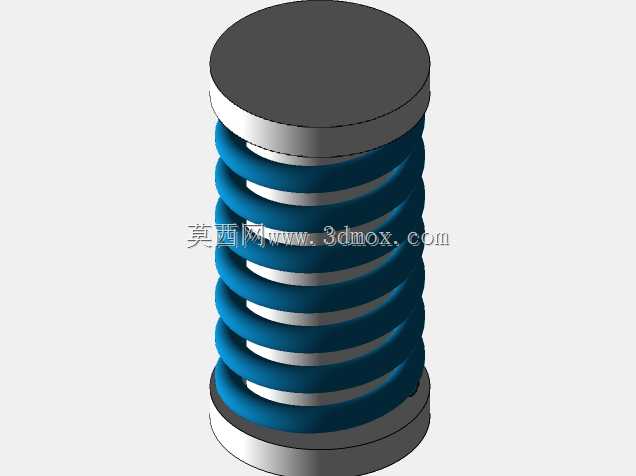

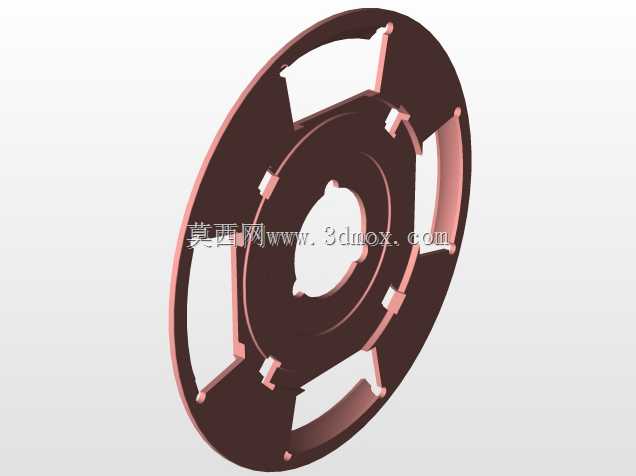

　　采用径向开槽的蝶形结构设计，替代了传统螺旋弹簧+分离杠杆的组合结构，这种设计能大幅缩减离合器总成的轴向安装尺寸，适配前置前驱车型紧凑的动力舱布局，同时膜片弹簧的非线性弹力特性，能在摩擦片出现正常磨损后依然保持足够的压紧力，降低使用过程中的调整频次，当分离轴承推动膜片弹簧内端向前移动时，膜片弹簧以支撑圈为支点发生弹性形变，外端向后翘起带动压盘脱离摩擦片，切断发动机向变速箱传递的动力，松开踏板后膜片弹簧回弹，将压盘、从动盘摩擦片紧紧压合在飞轮端面，依靠摩擦力传递发动机输出扭矩。从动盘总成夹在飞轮与压盘之间，核心的摩擦片采用耐磨损、耐高温的复合材料制作，内部设置有轴向缓冲的波形弹簧片以及扭转减振弹簧，能吸收动力结合瞬间的冲击载荷，

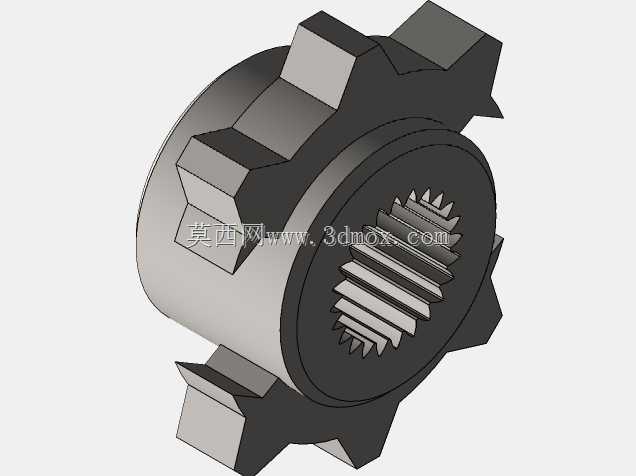

　　衰减传动系统的扭转振动，避免变速箱齿轮在频繁的动力切换中出现打齿损伤，从动盘中心的花键毂与变速箱输入轴的花键配合，花键参数采用标准渐开线设计，保证滑动顺畅无卡滞，同时能传递额定设计扭矩不出现滑齿失效。设计过程中需要重点校核几个核心边界：首先是压紧力的匹配，要结合发动机最大输出扭矩计算所需的最小摩擦面正压力，保证全扭矩输出工况下摩擦面不出现打滑，同时压紧力不能过大，否则会导致分离踏板力过重，增加驾驶操作强度；其次是分离行程的匹配，膜片弹簧的分离行程要与离合器分泵的推杆行程、踏板总行程做匹配，保证踏板踩到底时离合器能彻底分离，避免换挡时出现打齿、挂挡困难的问题；另外还要考虑散热空间的预留，离合器频繁结合半联动时会产生大量摩擦热，

　　压盘壳体上的通风槽要与飞轮旋转产生的气流方向匹配，能及时带走摩擦产生的热量，避免摩擦片因高温出现烧蚀、摩擦系数骤降的失效问题。安装边界上，整套离合器总成的径向尺寸要匹配飞轮壳的内部安装空间，不能与飞轮壳内壁出现运动干涉，轴向尺寸要保证分离轴承在自由状态下与膜片弹簧内端预留合适的间隙，避免长期使用中分离轴承一直处于旋转工作状态过早损坏，同时从动盘的花键毂长度要匹配输入轴花键的有效啮合长度，保证结合时花键受力均匀，不会出现偏磨。在实际整车匹配中，这类膜片弹簧离合器广泛应用在各类紧凑型、中型家用燃油车以及轻型商用车上，相比传统的螺旋弹簧离合器，它的结构更简单，零件数量更少，高速旋转时的弹簧压紧力受离心力影响更小，更适配当前乘用车发动机高转速的设计趋势，日常使用中只要避免长时间半联动、大油门起步的错误操作，整套结构的使用寿命能覆盖整车大部分使用周期，仅需在摩擦片磨损到极限厚度时更换从动盘总成即可，维护成本相对较低。建模过程中需要注意各部件的运动干涉检查，尤其是分离过程中膜片弹簧的形变范围、压盘的轴向移动距离，要保证整个分离行程内各运动部件之间没有硬接触，固定螺栓的沉孔深度要匹配螺栓长度，避免螺栓过长顶到飞轮内部结构，摩擦片的铆钉头要低于摩擦面一定深度，防止磨损到极限后铆钉直接刮蹭飞轮和压盘端面，造成配合面的不可逆损伤。
