Catia设计涡轮机流体动力转换结构

　　在分布式能源供给、小型工业动力配套以及民用流体增压场景中，这类径流式涡轮机的应用覆盖度正在持续提升，不同于大型电站配套的重型涡轮机组，该款涡轮结构偏向紧凑化设计，适配中小功率区间的动力输出需求，可直接对接小口径流体管路，无需额外搭建大型安装基座，在偏远区域离网供电、小型工业设备余压回收、移动动力单元配套等场景下，能快速完成流体动能到旋转机械能的转换，减少能量传输过程中的损耗。

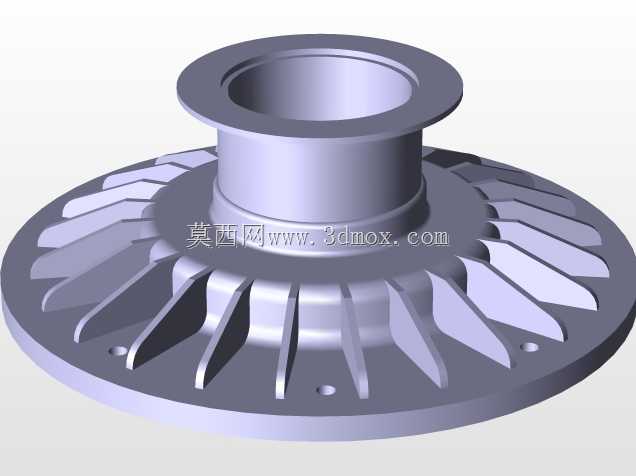

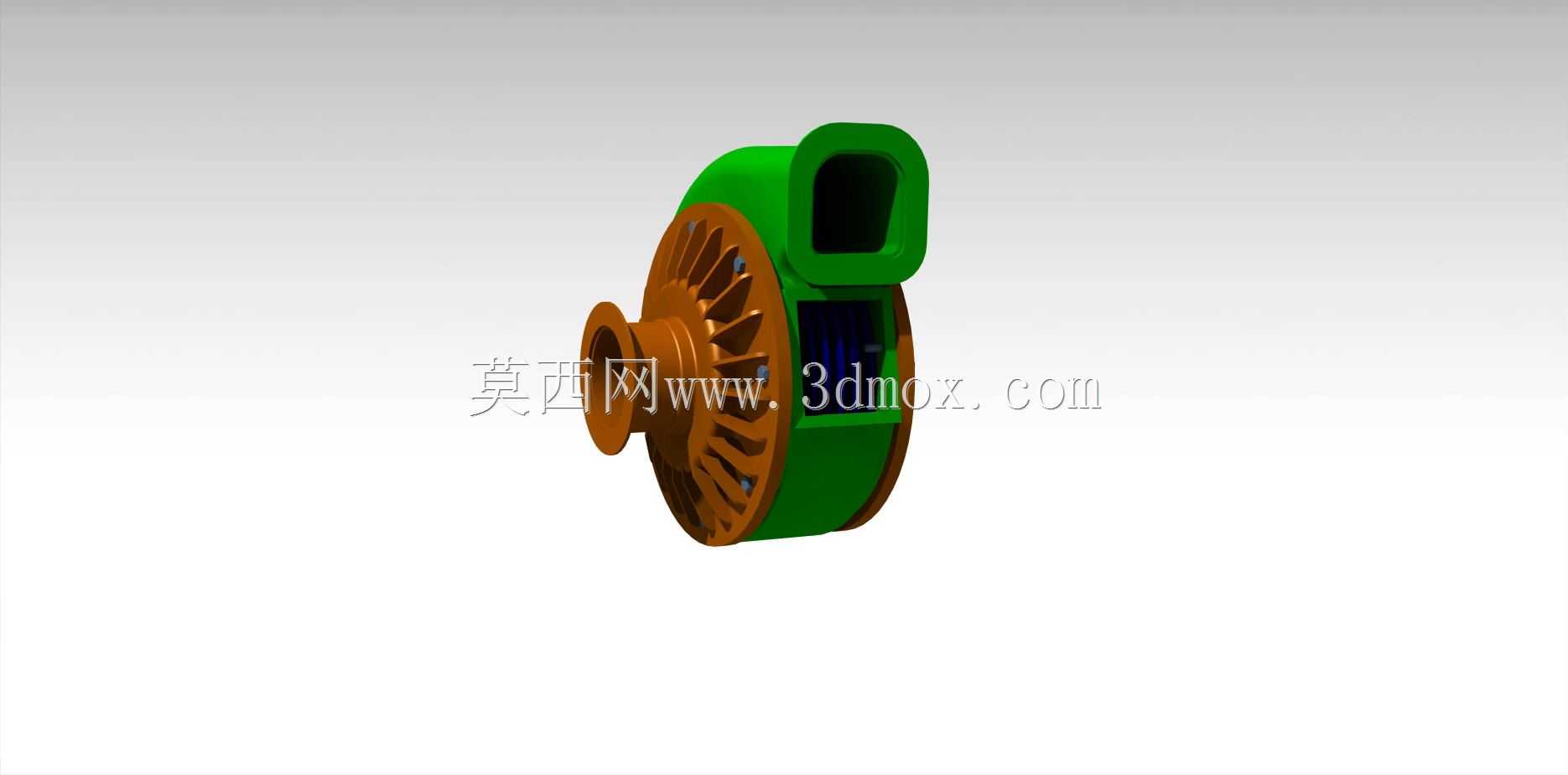

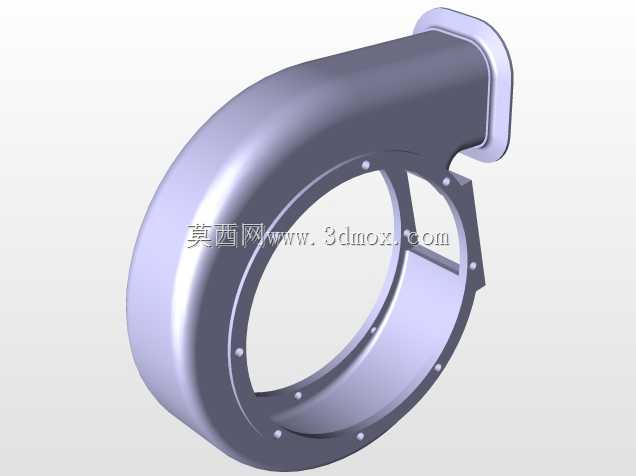

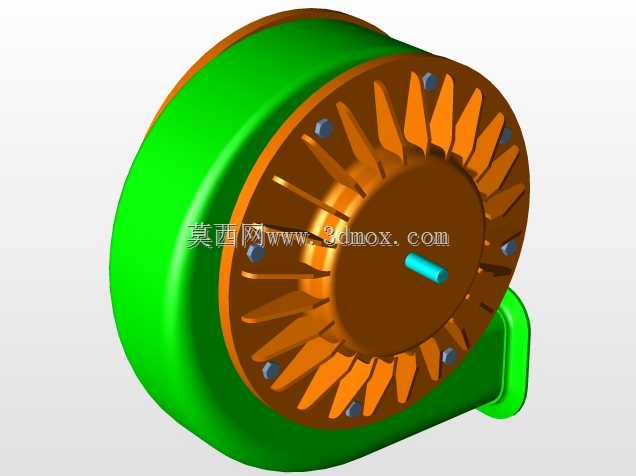

　　从结构功能层面拆解，该涡轮机的核心做功部件为带径向叶片的叶轮，叶片采用等厚圆弧曲面构型，流体从蜗壳切向入口进入后，会沿蜗壳内壁的渐缩流道均匀导向叶轮周向，在叶片流道内完成动量交换后推动叶轮旋转，最终将流体的压力能与动能转化为轴端输出的旋转扭矩。蜗壳部分采用非对称截面设计，入口段为方形法兰接口，可直接与同规格的方形管路对接，无需额外加装方圆过渡接头，能降低管路连接的局部阻力损失；蜗壳内壁的型线经过平滑过渡处理，避免流道内出现锐角折转，减少流体在壳体内的涡流损耗，同时也能降低高速流体冲刷壁面产生的气动噪声。叶轮与蜗壳之间预留了均匀的径向间隙，既避免叶轮高速旋转时与壳体发生刮蹭，也能控制间隙泄漏量在合理区间，保证整机的做功效率。

　　设计过程中优先考虑了安装适配性与维护便捷性，整机的轴向尺寸控制在紧凑区间，轴端采用标准伸出轴结构，可直接对接联轴器、皮带轮等传动部件，适配不同的负载连接需求；蜗壳侧面设置了观察窗口，日常运维时无需拆解整机，即可直接观察叶轮的积灰、磨损情况，降低日常巡检的工作量。叶轮的叶片数量经过匹配计算，在保证流体通流能力的前提下，兼顾了叶轮的结构强度，避免高速旋转时叶片出现共振问题；轮毂部分采用等直径设计，与轴的配合面预留了标准键槽位置，可通过平键传递扭矩，连接可靠性更高。

　　安装边界方面，该涡轮机的入口法兰为标准方形结构，螺栓孔位采用对称布置，对接时可快速完成定位，无需反复调整管路角度；整机的重心靠近安装法兰侧，配套安装支架时可直接依托蜗壳外壁的安装凸台进行固定，不需要额外设置支撑结构承托叶轮端，能缩小整体安装占用的空间。在实际选型适配时，可根据前端流体的压力、流量参数匹配对应尺寸的叶轮，蜗壳部分可保持通用，仅更换叶轮即可适配不同的功率输出需求，降低备件储备的成本。针对含尘量较高的流体工况，叶轮表面可做硬化处理，提升叶片的抗冲刷磨损能力，延长整机的连续运行周期；蜗壳底部可预留排污接口，定期排出壳体内积存的杂质，避免杂质卡滞叶轮影响正常运行。

　　从结构建模的逻辑来看，该模型采用自顶向下的设计思路，先确定蜗壳的流道中心线与叶轮的旋转轴线，再基于流体通流截面参数逐步生成蜗壳的实体结构，叶轮部分通过单叶片阵列的方式完成建模，可快速调整叶片数量、叶片安装角等参数，方便后续做性能迭代优化。各部件之间的配合间隙均在建模阶段做了干涉检查，确保装配后不存在运动干涉问题，所有连接部位的尺寸均符合通用机械安装标准，可直接导出工程图用于生产加工。
