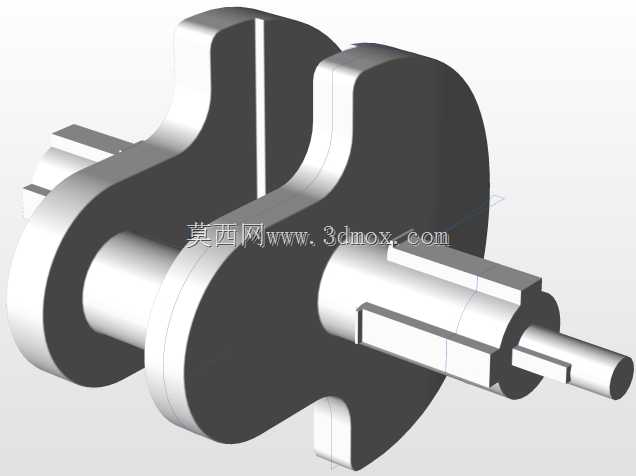

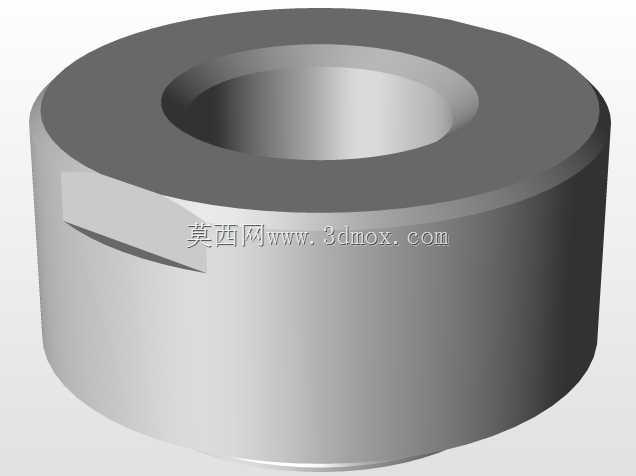

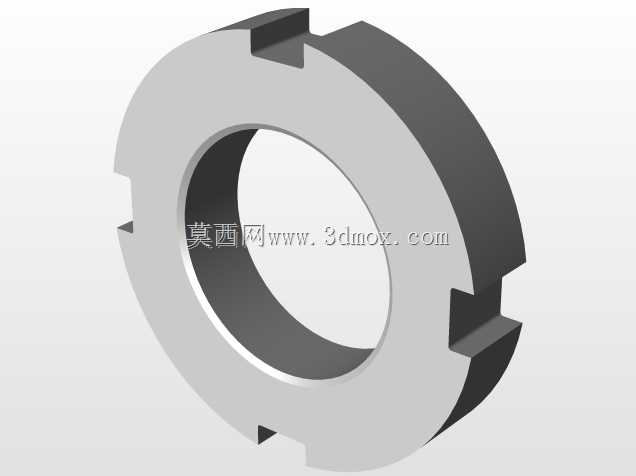

单缸动力系统配套组合式曲轴结构

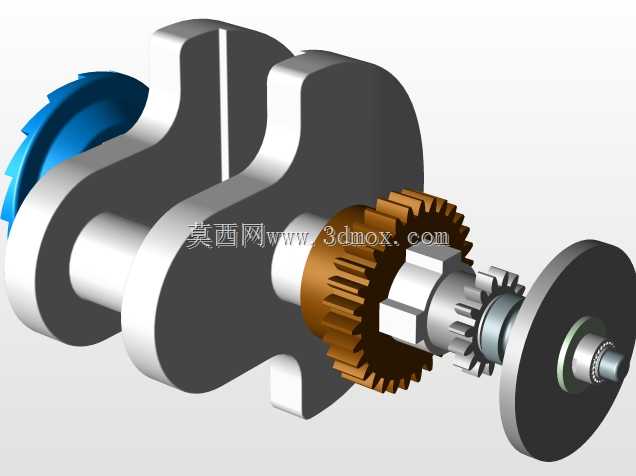

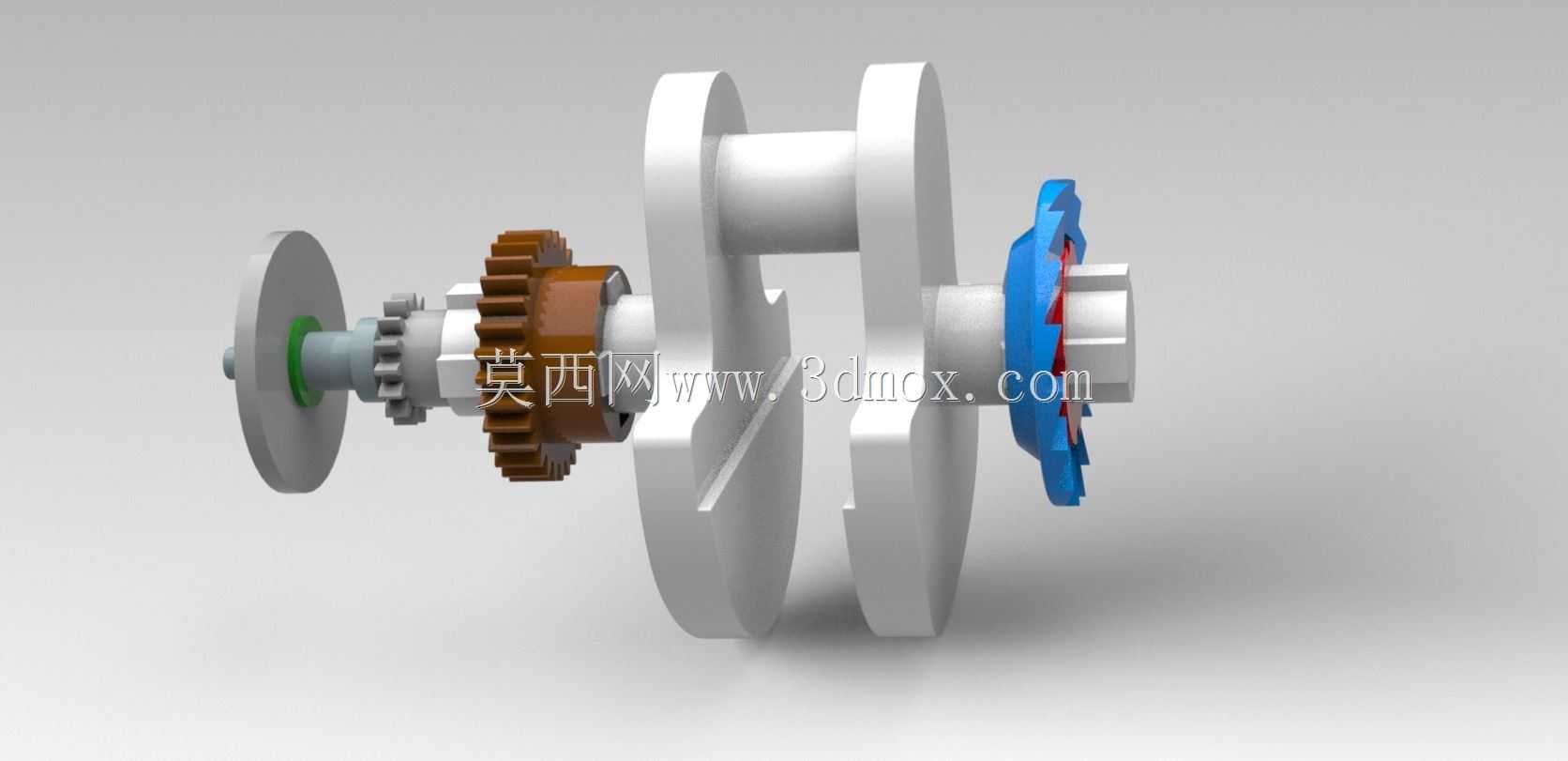

　　在小型通用动力设备的结构设计中，曲轴作为动力转换的核心承载部件，其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。这套组合式曲轴结构，主要适配小排量单缸四冲程动力单元，常见于小型通用发电机组、园林机械动力头、微型代步车动力总成等应用场景，承担着将活塞往复直线运动转换为旋转扭矩输出的核心功能。从结构设计逻辑来看，该曲轴采用分体组合式装配方案，而非传统整体锻造结构，核心原因是小批量试制阶段可降低加工难度，同时针对不同易损部位可单独更换配件，降低后期运维成本。曲轴的主轴颈与曲柄臂采用过盈配合加定位销的组合固定方式，避免高转速工况下配合面出现相对滑移，主轴颈表面预留了0.2mm的磨削余量，可满足后期磨损后的修复需求。

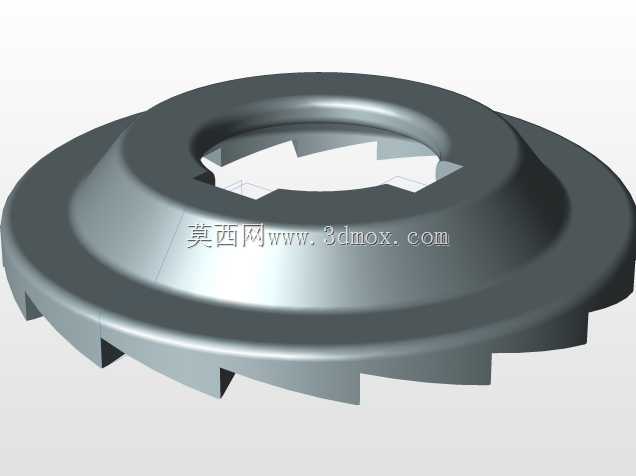

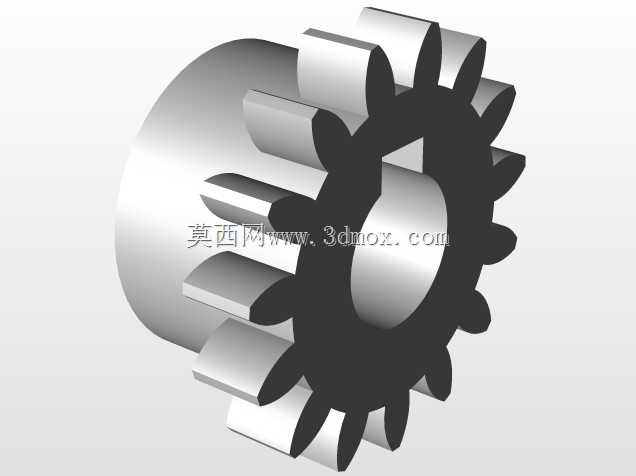

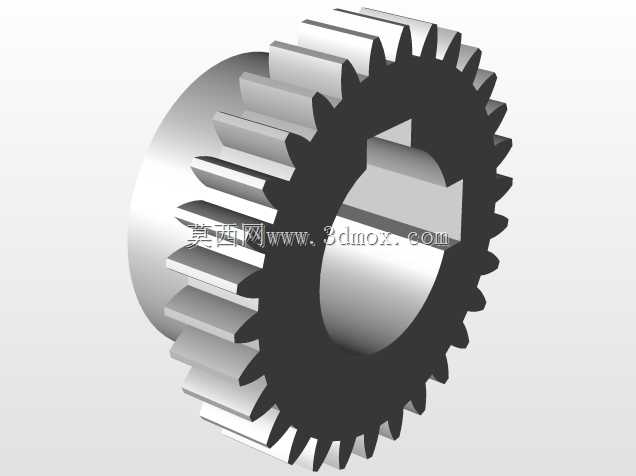

　　曲轴的动力输出端集成了一体式安装法兰，法兰端面加工有6个均布的M8螺纹孔，可直接匹配飞轮、离合器从动盘等外接部件的安装尺寸，安装端面的平面度公差控制在0.02mm以内，保证外接部件旋转时的端面跳动量符合设计要求。曲轴的自由端配套安装有正时驱动齿轮，齿轮采用斜齿结构设计，相比直齿结构可降低啮合过程中的冲击噪音，齿轮与轴颈的配合采用平键周向定位，键槽的对称度公差控制在0.03mm以内，保证正时传动的相位精度，避免配气机构出现相位偏差导致的动力输出异常。齿轮外侧配套设置了挡油盘结构，挡油盘采用冲压钢板成型，边缘带有翻边结构，可将曲轴箱内飞溅的润滑油导向回油通道，避免润滑油顺着轴颈渗漏到外部密封区域，降低油封的工作负荷。

　　曲轴的平衡块采用与曲柄臂一体化的结构设计，平衡块的扇形轮廓经过动平衡校准，单根曲轴的动平衡精度控制在G2.5等级以内，可满足最高6000rpm转速下的平稳运行要求，避免高转速下出现异常振动导致的轴承过早疲劳失效。从安装边界尺寸来看，整套曲轴组件的轴向总长度控制在185mm，主轴颈的最大回转直径为120mm，安装时需匹配内径35mm的主轴承座，轴承座的同轴度公差需控制在0.02mm以内，避免装配后出现轴颈偏磨问题。曲轴的曲柄销直径设计为28mm，与连杆大头轴承的配合间隙控制在0.02-0.04mm之间，间隙过小会导致润滑油膜难以形成，出现抱轴故障，间隙过大则会产生冲击噪音，加速配合面的磨损。在实际装配过程中，

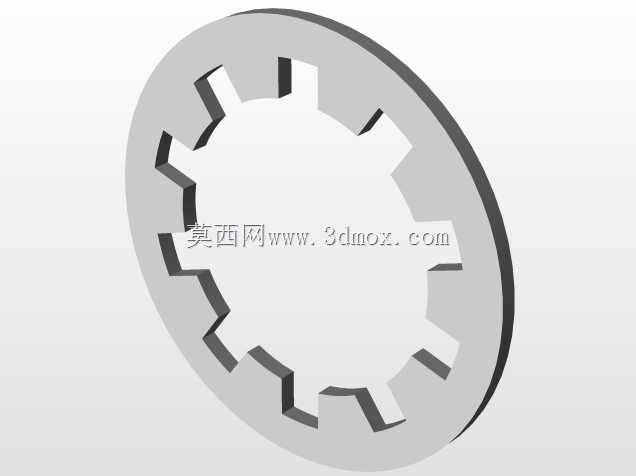

　　曲轴的轴向窜动量需控制在0.1-0.2mm之间，通过调整主轴承侧的止推垫片厚度来实现窜动量的精准控制，窜动量过大会导致齿轮啮合间隙波动，窜动量过小则会在热机状态下出现轴系卡滞问题。这套曲轴的润滑方式采用压力润滑与飞溅润滑结合的方案，主轴颈与曲柄销内部加工有贯通的油道，主轴承供给的压力润滑油可通过内部油道直接输送到曲柄销位置，为连杆大头轴承提供持续润滑，齿轮与挡油盘位置则依靠曲轴箱内的飞溅润滑油实现润滑，无需额外设置润滑油路。在结构强度校核阶段，针对曲轴的曲柄臂过渡圆角位置做了强化处理，圆角半径设计为3mm，避免应力集中导致的曲柄臂断裂问题，过渡圆角表面采用滚压强化工艺，可提升表面残余压应力，大幅提升曲轴的疲劳强度。从实际应用反馈来看，这种组合式结构的曲轴在小型通用动力设备上的适配性较强，相比整体式曲轴的加工成本降低约30%，同时维护便捷性大幅提升，针对不同功率等级的动力单元，仅需调整曲柄销的偏心距与平衡块的配重质量，即可快速完成系列化设计，无需重新开模锻造，可有效缩短产品的研发迭代周期。在三维建模过程中，所有配合面的尺寸公差、形位公差都在模型中做了明确标注，可直接导出工程图用于生产加工，装配关系完全按照实际装配流程搭建，可直接用于虚拟装配验证，检查各部件之间是否存在运动干涉，比如齿轮与箱体的间隙、平衡块旋转时与曲轴箱内壁的间隙等，提前规避设计阶段的潜在问题。
