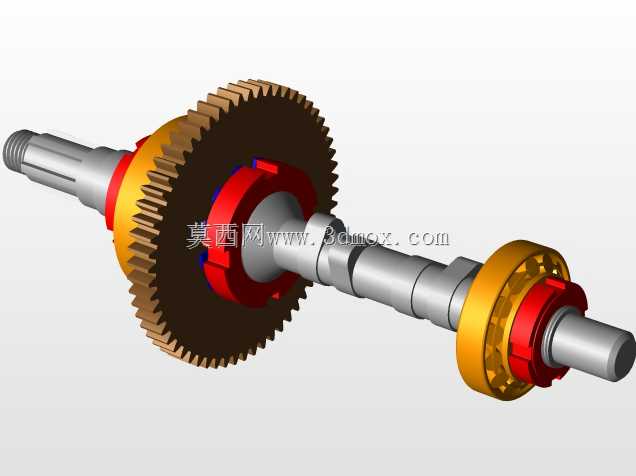

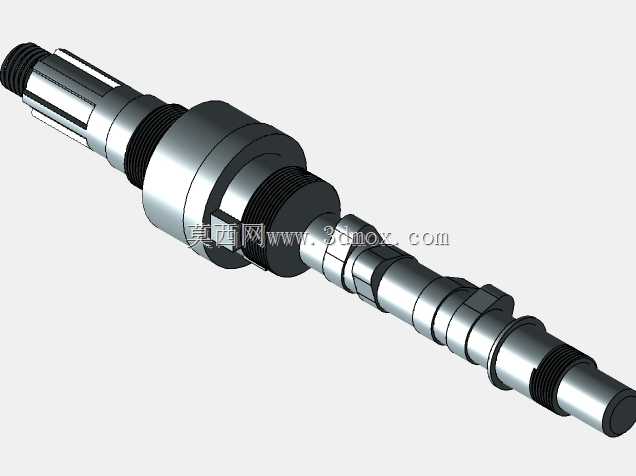

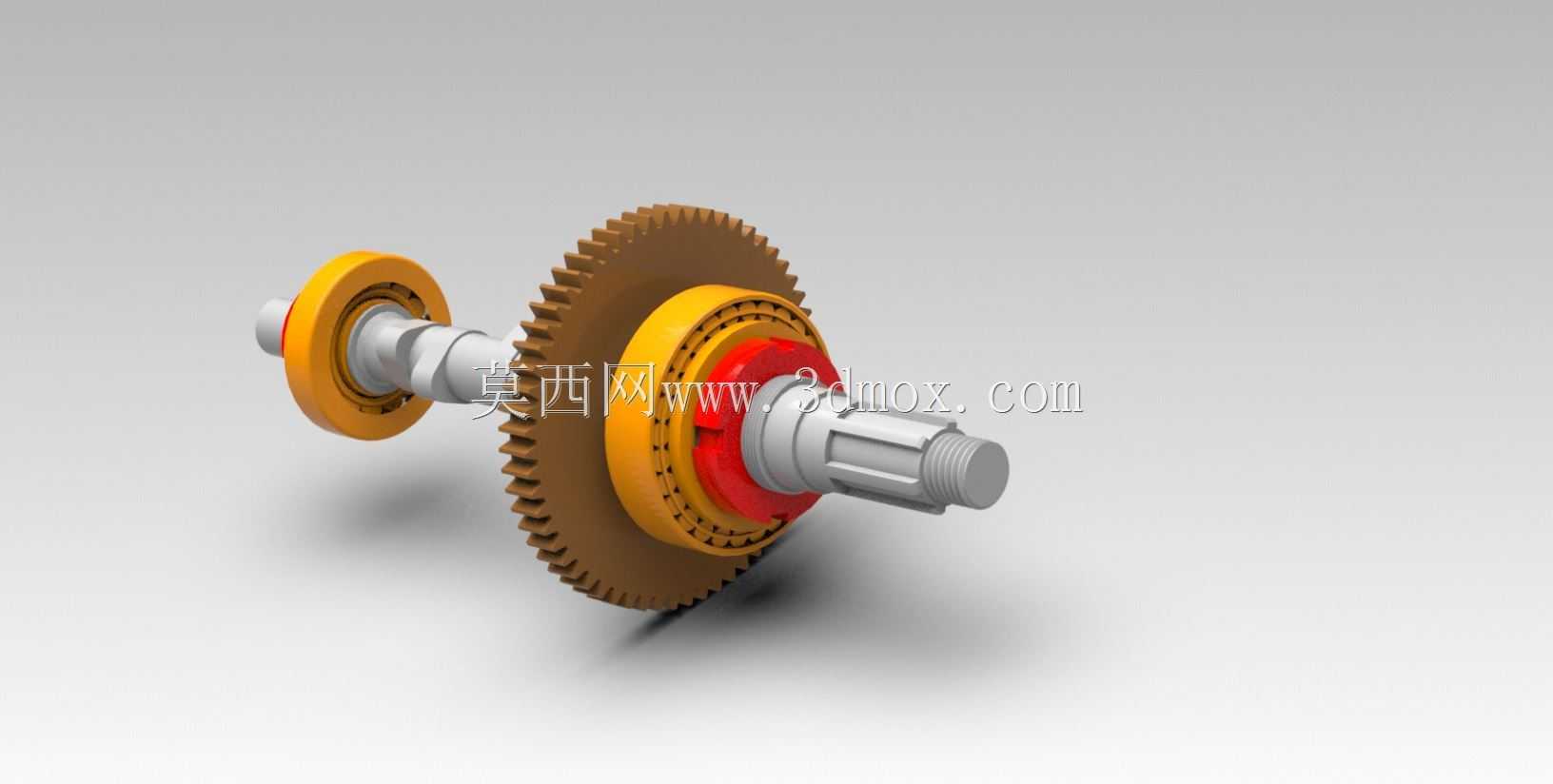

带固定滚柱轴承的凸轮轴传动组件

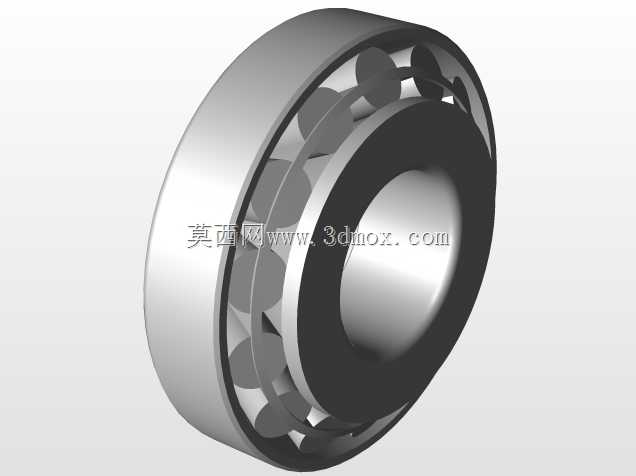

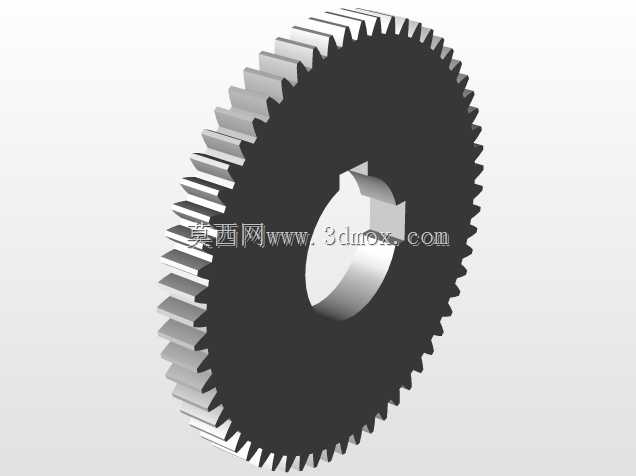

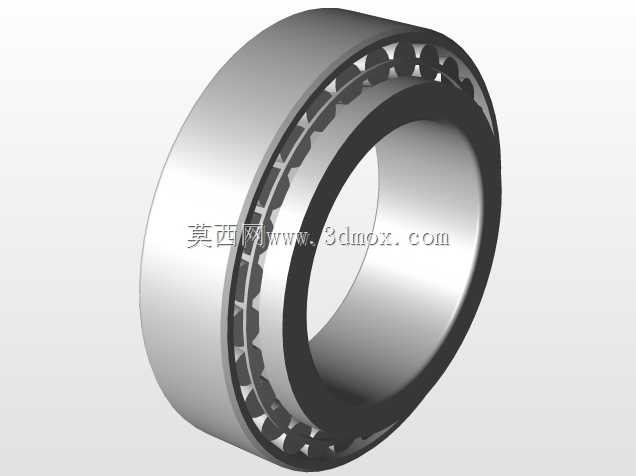

　　这套凸轮轴传动组件在常规内燃机配气机构、自动化进给凸轮机构中都能见到适配场景，核心作用是将旋转动力通过齿轮输入后，依靠轴身预设的凸轮型面驱动从动件完成规律往复动作，固定端的滚柱轴承则承担径向载荷支撑，保证轴系高速运转时的回转精度。从结构设计逻辑来看，组件采用集成化布局，输入端的大直径直齿轮通过过盈配合加周向定位销与轴身固连，避免大扭矩传递下出现齿轮打滑移位；齿轮两侧分别设置定位隔套与滚柱轴承安装位，其中固定侧滚柱轴承选用内圈带挡边的结构，既可以承受传动过程中产生的径向冲击载荷，也能抵消部分齿轮啮合带来的轴向窜动力，不需要额外增设轴向止推结构就能满足常规工况下的限位需求。轴身输出端采用矩形花键结构，方便外接凸轮盘或者动力输出接头，

　　花键的齿侧定心设计能保证外接部件的同轴度误差控制在极小范围内，减少高速运转时的偏心振动。从安装边界来看，两个滚柱轴承的外圈安装位直径统一，适配常规的轴承座镗孔尺寸，轴承跨距经过载荷分布计算，刚好避开轴系的一阶临界转速区间，避免运转时出现共振问题；齿轮的齿顶圆直径与周边壳体的安全间隙预留充足，不会因为热胀冷缩出现齿顶碰壳的故障。实际应用中，这类组件常被用在小型通用汽油机的配气系统里，齿轮与曲轴正时齿轮啮合获取动力，轴身的凸轮型面直接驱动挺柱完成进排气门的定时开闭，固定滚柱轴承的密封结构能阻挡燃烧室窜出的油气进入轴承滚道，延长润滑脂的使用寿命；在自动化生产线的凸轮进给机构里，这套组件也可以作为动力输入单元，通过更换轴身的凸轮盘型线，

　　就能调整从动件的进给行程与动作时序，适配不同工件的送料、夹紧动作需求。设计过程中，滚柱轴承的预紧量经过反复校核，既不会因为预紧过大导致轴承温升过高，也不会因为预紧不足出现轴系窜动，轴承内圈与轴颈的配合选用过渡配合，方便后期维护时的拆装更换，不需要专门的拉马工具就能完成轴承拆卸；齿轮的轮齿采用渐开线齿形，齿面经过硬化处理，能承受频繁启停带来的冲击载荷，齿侧间隙控制在合理范围，既保证传动平稳性，也不会因为卡滞出现传动噪音。轴身的油道设计也兼顾了润滑需求，从轴端预留的注油孔可以直接将润滑脂注入轴承滚道与齿轮啮合面，不需要拆解整个组件就能完成日常维护保养，花键部位的表面粗糙度控制在合理区间，外接部件滑动时不会出现卡滞，同时花键的齿根经过圆角处理，避免应力集中导致的轴身断裂问题。
